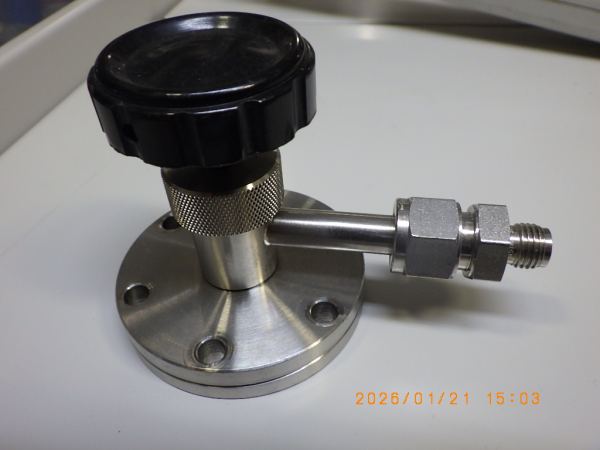

中古真空コンポーネント、ガス導入バルブの販売、在庫紹介

### ガス導入バルブの主な特徴

真空装置におけるガス導入バルブ（可変リークバルブ）は、真空槽（プロセスキャビティ）内へ特定のガスを極めて精密に、かつ制御された量で供給するための真空コンポーネントです。一般の配管用バルブとは異なり、微少な流体を安定して制御することに特化しています。

主な特徴として、まず「超微少流量の精密制御性」が挙げられます。1気圧の環境から10のマイナス8乗パスカルといった高真空・超高真空環境にかけて、極めて微量なガス流量を再現性高く調整可能です。次に「高い気密性と低ガス放出性」です。バルブ自体の素材には高純度なステンレス鋼（SUS316Lなど）や特殊金属が使用され、バルブ内部からの不要なガス放出を極限まで抑えています。

さらに、超高真空装置で必須となる「ベーキング（加熱脱ガス）対応」を備えている点も重要です。200度以上の高温に耐えうる設計が施されており、装置全体の到達真空度を損なうことなく導入ガスのみをコントロールできます。駆動方式も、繊細な手動ダイヤル操作から、駆動モーターやピエゾ素子を用いた自動制御まで、用途に応じて多様なラインナップが存在します。

### ガス導入バルブの仕組み

ガス導入バルブが極小の流量を正確に制御できる背景には、微細な流路変化を生み出す独特の物理機構が存在します。

最も代表的なメカニズムは「ニードル（針状弁）構造」です。バルブ内部には、先端が極めて鋭利に加工された金属製のニードルと、それを受け止める弁座（オリフィス）が配置されています。外部の調節用ねじや高精度なマイクロメータを回すことで、ニードルが直線的に微動します。ニードルと弁座の間の数微米（μm）単位の隙間を変化させることで、流れるガスの流路面積をコントロールし、ガス分子の通過量を厳密に制限する仕組みです。

電気的に制御を行う高度なシステムでは「ピエゾ（圧電素子）駆動方式」が利用されます。電圧を加えると寸法が変化するピエゾ素子の特性を利用し、弁体をナノメートル単位で駆動させます。機械的な摩擦が存在しないため、応答速度がミリ秒単位と非常に速く、圧力センサからのフィードバック信号を受けて自動でガス量を微調整するリアルタイム制御に適しています。

また、完全閉鎖時のシール機構には、金属同士を圧着させる「メタルシート構造」と、フッ素ゴム等を用いる「エラストマーシート構造」があります。超高真空域や腐食性ガスの制御には、漏れ（リーク）が極めて少なく耐薬品性に優れたメタルシート構造が主流となっています。

### ガス導入バルブの主な用途

ガス導入バルブは、精密な雰囲気制御や圧力調整が品質を左右する先進的な製造プロセスおよび研究開発分野で広く使用されています。

半導体・電子部品の製造プロセス：スパッタリング装置、CVD（化学気相成長）装置、ALD（原子層堆積）装置などの薄膜形成プロセスで中心的な役割を果たします。膜厚や膜質を均一に保つため、アルゴン、酸素、窒素、各種ドープガスなどのプロセスガスを微量かつ一定の圧力で真空槽内に導入する用途で使われます。

表面分析および物理実験装置：X線光電子分光装置（XPS）や二次イオン質量分析計（SIMS）、電子顕微鏡などの分析機器において利用されます。超高真空状態を維持しつつ、分析対象の試料表面を処理するための微量ガス導入や、バックグラウンド圧力の微調整に使用されます。

プラズマ加工・処理装置：液晶パネルや半導体の製造におけるプラズマエッチング、プラズマ表面改質装置において、プラズマ放電を安定して維持するために必要な反応ガスの導入と真空度の制御を担います。

質量分析計およびリークテスト：質量分析装置への試料ガスの導入や、ヘリウムリークディテクターを用いた漏れ試験において、トレーサーガス（微量検査用ガス）の流量を正確に管理するコンポーネントとして組み込まれています。
