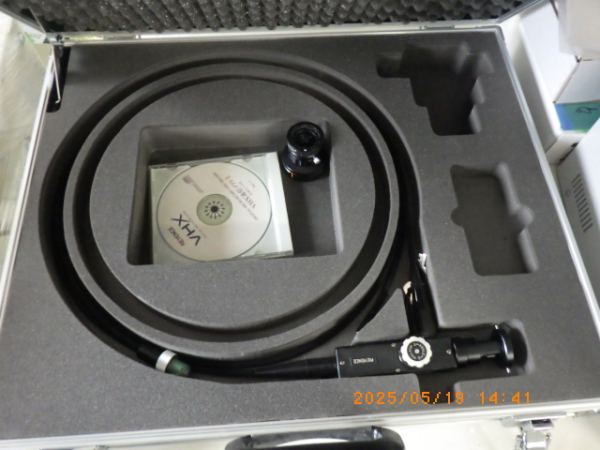

【顕微鏡内ファイバースコープの仕組み】

顕微鏡におけるファイバースコープ技術は、肉眼や通常の光学顕微鏡では直接観察することが不可能な、狭小部や構造物の内部を拡大観察するための重要な光学系システムです。その基本原理は、石英ガラスやプラスチックでできた極細の光ファイバーを数百本から数万本束ねた「ファイバーバンドル」を利用した光の全反射現象に基づいています。

システムは主に、光源からの光を観察対象へ送る「ライトガイド（照明用ファイバー）」と、対象物からの反射光（像）を顕微鏡本体へ伝達する「イメージガイド（画像用ファイバー）」の２つの系で構成されています。先端部に取り付けられた対物レンズが捉えた微小な像は、極限まで配列が揃えられたイメージガイドを通ることで、画像の乱れを生じさせることなく顕微鏡の受光素子や接眼部へと運ばれます。顕微鏡本体側では、この伝達された像をさらに光学レンズやデジタル処理によって高倍率に拡大し、高精細な映像としてモニターや視野内に再構成します。


【顕微鏡内ファイバースコープの主な特徴】

顕微鏡内に組み込まれる、あるいは組み合わせて使用されるファイバースコープには、産業用検査において極めて優れた独自の強みがあります。

まず挙げられるのが、優れた柔軟性と極小径化です。外径が数ミリから1ミリ未満という極細のスコープでありながら、曲がりくねった配管や複雑な機械内部の隙間へ侵入できます。これにより、従来の顕微鏡では不可能であった「構造物を解体することなく内部の微細領域を観察する」という非破壊検査を実現します。

次に、高倍率・高解像度観察との融合です。単体のファイバースコープでは困難なミクロン単位の微細構造の観察も、高精度な顕微鏡システムと接続することで鮮明な拡大像として確認できます。

さらに、耐環境性の高さも大きな特徴です。産業現場では、油分、水中、高温環境、あるいは薬品が漂う過酷な条件下での観察が求められます。顕微鏡用ファイバースコープの先端部は、耐油・防水・耐熱処理が施されているものが多く、悪条件下の製造ラインや実機動作状態でのリアルタイム観察に対応できます。デジタルカメラやAI解析ソフトと連携させることで、自動欠陥検出への拡張も容易です。


【産業分野における多様な用途】

顕微鏡内ファイバースコープは、高度な品質管理と研究開発において不可欠なツールとして、多岐にわたる産業分野で活用されています。

自動車・航空宇宙産業においては、エンジンブロックの鋳造穴内部、燃料噴射ノズルの微細孔、油圧バルブ内部のバリやキズ、摩耗状態の確認に利用されます。部品を破壊することなくミクロンレベルの欠陥を発見できるため、製品の安全性向上と品質保証に大きく貢献します。

精密電子部品・半導体分野では、多層基板のスルーホール内部観察、小型コネクタの端子状態チェック、あるいは精密金型の微小なキャビティ（削り出し面）の表面粗さ測定などに活用されています。製品出荷後の故障解析において、分解不可能なユニット内部の不具合原因を特定する際にも威力を発揮します。

プラント・エネルギー分野や化学工業においては、熱交換器の細管内壁の侵食チェックや、マイクロリアクター（超小型化学反応器）内の状態観察に用いられます。さらに、医療機器製造におけるカテーテルや注射針の内部品質検査など、極小かつ高い精度基準が求められる現場でも幅広く導入されています。
