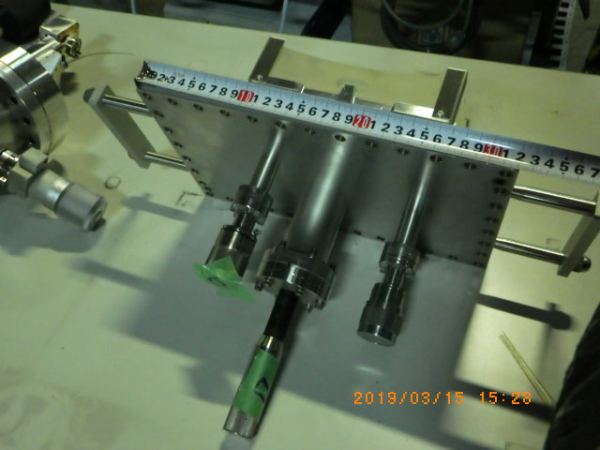

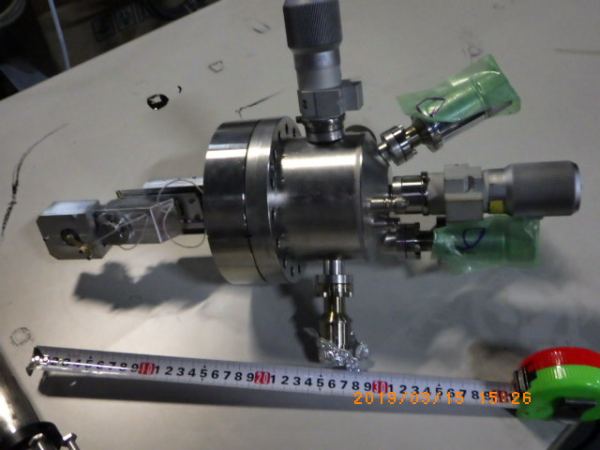

中古真空コンポーネント、マニピュレーターの販売、在庫紹介

【真空マニピュレーターの特徴】
真空マニピュレーターは、真空チャンバーの内部において、気密状態を維持したまま外部から試料や部品の移動、回転、位置決めを行うための精密駆動機構です。真空コンポーネントの中でも、高度な密閉性と運動伝達を両立させる重要部品として位置づけられています。

高真空や超高真空環境下で使用されるため、極めて厳しい材質・設計基準が適用されます。最大の利点は、物質の気化やガス放出（アウトガス）を抑えるため、ステンレス鋼（SUS316L等）やセラミックなどの低放出ガス材料で構成されている点です。また、真空内の汚染を防ぐため、無潤滑軸受や真空用固形潤滑剤、特殊な表面処理が施されています。

構造としては、単軸のシンプルな移動機構から、X・Y・Z軸の3次元移動に回転軸や傾斜軸を加えた多軸構成まで存在します。位置決め精度は非常に高く、マイクロメートルからナノメートル単位の制御が可能です。さらに、先端の試料ステージにヒーターによる加熱機構や、液体窒素による極低温冷却機構を組み込めるモデルもあります。

【真空マニピュレーターの仕組み】
真空を保持しながら動力を内部へ伝達する仕組みには、主に3つのシール・駆動技術が用いられます。

一つ目は「ベローズシール方式」です。伸縮可能な金属製の蛇腹（ベローズ）を使用し、大気と真空を完全に隔離して動力を伝えます。隙間が存在しないため最高の気密性を確保でき、直線移動や微小傾斜に適した超高真空領域の標準的な方式です。

二つ目は「磁気結合（マグネットドライブ）方式」です。チャンバーの隔壁を挟み、大気側と真空側に配置した強力な永久磁石の磁力で動力を非接触伝達します。物理的な摺動や貫通部がないためリークのリスクがなく、サンプルの長距離搬送ロッドなどに用いられます。

三つ目は「磁性流体シール方式」です。磁界で保持した特殊な磁性液体をシール材として利用し、回転軸を気密に保持します。摩擦が少なく滑らかな連続回転運動の伝達に適しています。

これらの機構は、手動操作のほか、ステッピングモーターやピエゾ素子を組み合わせて自動制御されるケースも一般的です。

【真空マニピュレーターの主な用途】
真空マニピュレーターは、真空環境下での精密ハンドリングが求められる先端産業や研究分野で広く活用されています。

代表的な用途は半導体・電子デバイスの製造プロセスです。スパッタリングや化学気相成長（CVD）、分子線エピタキシー（MBE）といった成膜装置において、シリコンウェハや基板の移送や、膜の均一化を図るための回転・傾斜制御に不可欠な役割を果たします。

また、表面分析や物質科学の研究分野でも多用されます。X線光電子分光装置（XPS）や走査型透過電子顕微鏡（STEM）などの超高真空装置において、微小な試料を測定位置へ正確に移動させ、ナノメートル単位で位置調整を行うために利用されます。

さらに、量子デバイス開発や新材料研究での極低温・高磁場下での試料操作、大型放射光施設でのビーム照射角度の制御、宇宙環境を模擬した試験装置での機器テストなど、最先端技術の現場で幅広く使われています。
