### 波形モニターの仕組み

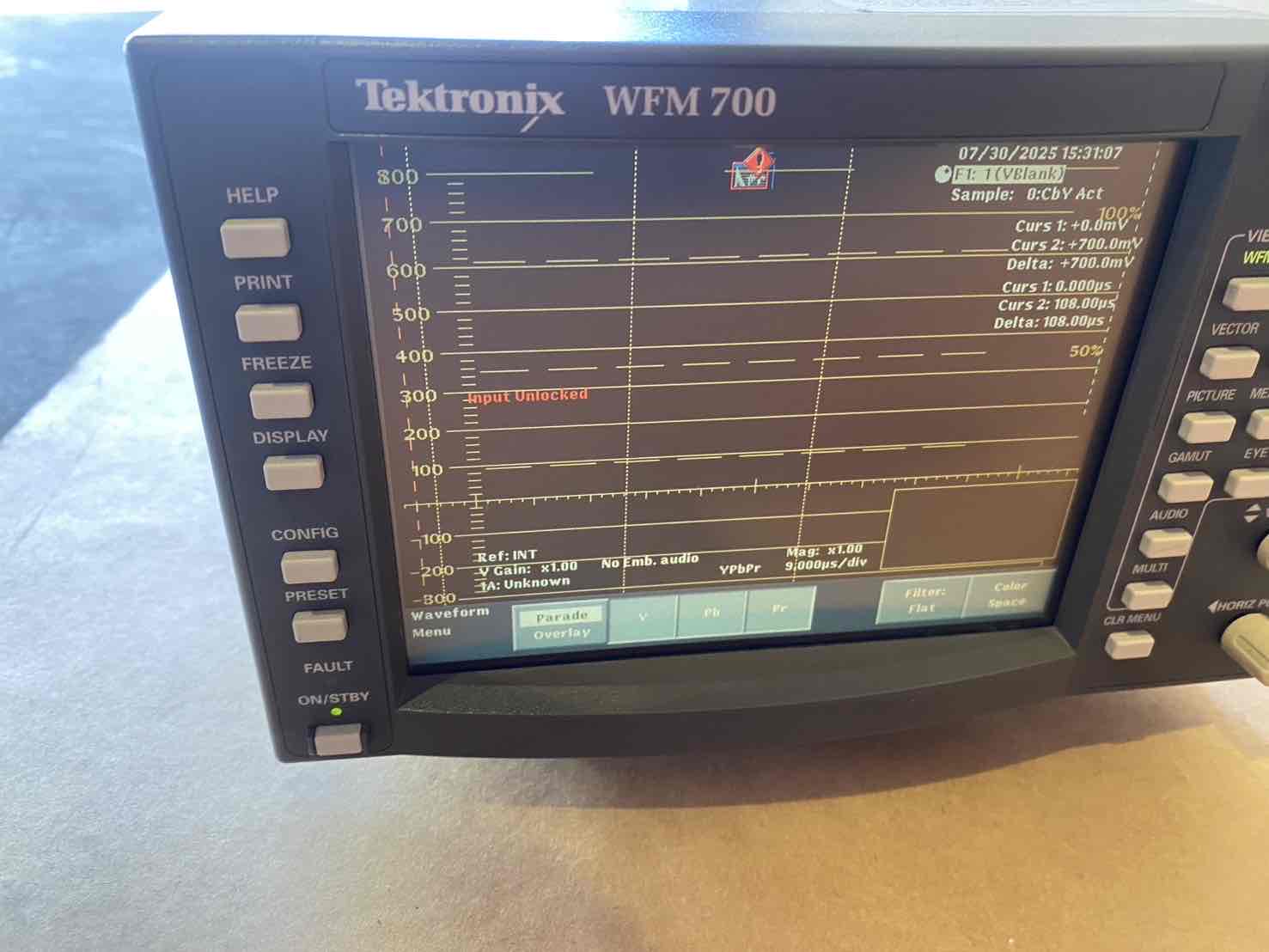

波形モニターは、映像信号の電圧変化を視覚的な波形として画面上にリアルタイムで表示する専門的な測定機器です。基本的な構造として、横軸と縦軸による2次元のグラフで映像信号の特性を表現します。

横軸は映像の水平方向の位置（画面の左端から右端まで）に対応しており、縦軸は映像信号の電圧レベル（輝度）を示します。電圧レベルの単位には、アナログ映像信号ではIREやミリボルト（mV）、デジタル映像信号ではコード値やパーセンテージが用いられます。

画面上の特定の場所が明るければ波形は縦軸の上方に位置し、暗ければ下方に位置します。たとえば、画面の左側が暗く右側が明るい映像の場合、波形は左側が低い位置、右側が高い位置に描かれます。

また、単に全体の明るさ（輝度信号：Y）を表示するだけでなく、色信号（C）を分離して表示する機能や、赤・緑・青の各色成分を横に並べて表示するRGBパレード表示などのモードを備えています。これにより、映像内のどの部分にどの程度の光や色が割り当てられているかを、走査線単位で正確に解析できます。


### 波形モニターの特徴

波形モニターの最大の特長は、人間の目や一般的な映像モニターの表示特性に依存しない、客観的かつ絶対的な映像評価ができる点です。人間の視覚は周囲の照明環境や疲労度によって感覚が変化し、マスターモニターであってもディスプレイ自体の輝度設定によって見え方が変わってしまいます。波形モニターは信号そのものの物理的な数値を可視化するため、常に一定の基準で正確な判断を下すことができます。

黒潰れや白飛びの発生を即座に察知できる点も大きな特徴です。映像信号には放送規格や配信規格によって定められた適正な電圧範囲が存在します。規定値を超える過大な信号は「規格外（イレーガル信号）」となり、機器の誤動作や画像の歪みを引き起こします。波形モニターを使用すれば、上限値（ホワイトレベル）や下限値（ブラックレベル）を超えそうな信号を視覚的にひと目で確認し、対策を講じることが可能です。

さらに、現代の波形モニターは、4Kや8Kといった高精細映像への対応だけでなく、HDR（ハイダイナミックレンジ）映像制作におけるHLGやPQといった特殊なガンマカーブの波形表示、広い色域に対応したカラーエラー検出機能、さらにはIP伝送（SMPTE ST 2110など）の解析機能など、最先端の映像技術に対応した多彩な機能を搭載しています。


### 波形モニターの用途

波形モニターは、映像が撮影されてから視聴者に届くまでのあらゆる現場で活用されています。

撮影現場においては、適切な露光（露出）を決定するために使用されます。被写体の肌の明るさが適正範囲内にあるか、背景のハイライトが飛んでいないかを正確に把握できます。特に、複数台のカメラを使用するスタジオ収録やライブ中継では、各カメラの明るさや色のトーンを完全に一致させる「ベース調整」の作業に不可欠な存在です。

ポストプロダクションにおける編集やカラーグレーディングの工程では、映像の質感や雰囲気をコントロールするための絶対的な指標となります。暗部のディテールを潰さずに残しつつ、明部のコントラストをどこまで引き上げるかといった繊細な調整を、波形上の数値を確認しながら進めることで、制作意図に沿った高品質な映像に仕上げることができます。

放送局の送出部門や映像配信事業者の品質管理（QC）においても重要な役割を果たします。完成した映像コンテンツが各国の電波法や放送技術規格、各種配信プラットフォームの基準に適合しているかを最終チェックし、不適切な信号レベルによる放送事故や映像の乱れを未然に防いでいます。
