真空環境下においてプラズマを利用した加工を行う際、極めて重要な役割を果たす真空コンポーネントの一つがHF電源（高周波電源）です。産業機械分野、特に半導体やディスプレイの製造装置内部で、安定した高密度プラズマを生成・制御するために広く活用されています。

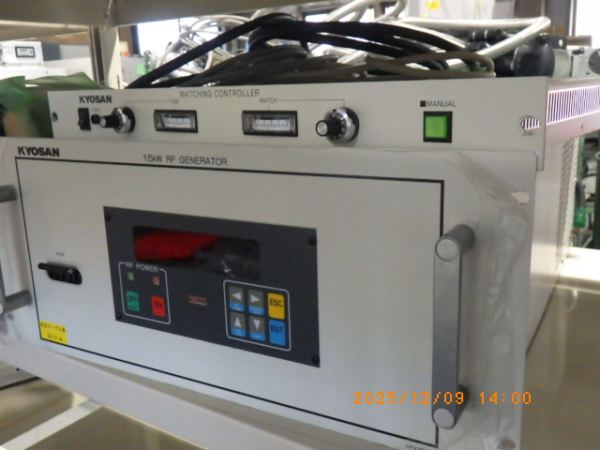

■ HF電源の仕組み
HF電源は、一般的に13.56MHzをはじめとするメガヘルツ帯域の高周波交流電力を発生させ、真空チャンバー内部の電極へ供給する装置です。

真空チャンバー内にプロセスガスを導入し、HF電源から高周波電力を印加すると、チャンバー内に生じた高周波電界によって電子が激しく往復運動を行います。この電子が周囲のガス分子と衝突を繰り返すことで、ガス分子がイオンと電子に解離する電離現象が発生し、持続的なプラズマ状態（気体放電）が形成されます。

直流（DC）電源との決定的な違いは、電荷の蓄積（チャージアップ）を防げる点です。DC電源で絶縁体材料に電圧をかけると、表面に同極性の電荷が溜まって放電が停止するか、アーク放電と呼ばれる異常放電を引き起こします。一方、HF電源は電界の極性が高速で反転するため、蓄積された電荷が常に打ち消され、絶縁性のターゲットや基板であっても安定してプラズマを維持できます。

また、HF電源システムには「自動整合器（インピーダンスマッチャー）」が組み合わされます。真空チャンバー内のプラズマは、圧力やガス種によって電気的抵抗（インピーダンス）が常に変化します。電源とプラズマ側のインピーダンスがズレると電力が反射して供給効率が落ちるため、自動整合器が内部のコンデンサやコイルをリアルタイムで制御し、電力を効率よくプラズマへ投入する仕組みを備えています。

■ HF電源の主な特徴
真空コンポーネントとしてのHF電源には、高度な薄膜プロセスを実現するための多くの特徴があります。

1. 絶縁体材料に対する加工・成膜能力
酸化膜や窒化膜、セラミックス、各種樹脂といった導電性のない絶縁材料に対しても、チャージアップを起こさずに高精度なスパッタリングやエッチングが可能です。

2. プラズマ密度とエネルギーの精密制御
電力出力の応答性が高く、近年では出力を数キロヘルツ単位で高速にオン・オフさせるパルス制御機能を備えた電源も普及しています。これにより、プラズマ中のイオンエネルギーや密度の分布を時間軸で精密に制御でき、基板へのダメージ低減や高選択比のエッチングを実現します。

3. 優れた応答性と保護機能
プラズマ生成時の急激な負荷変化や不測の反射電力に対し、電源自体を保護する高度な制御回路が内蔵されています。これにより、連続稼働が求められる産業用製造ラインでも高い信頼性を維持します。

■ HF電源の代表的な用途
HF電源は、ナノメートル単位の精度が求められる先端産業から一般的な表面処理まで、多岐にわたる真空プロセスで使用されています。

・半導体製造プロセス
ドライエッチング装置（RIEやICPエッチング）において、ウエハ上に微細な回路パターンを形成するためのプラズマ生成、およびイオンを垂直に入射させるバイアス電源として使われます。また、プラズマCVD装置による絶縁膜の成膜や、スパッタリング装置での薄膜形成にも欠かせません。

・フラットパネルディスプレイ（FPD）製造
液晶や有機ELディスプレイの製造ラインにおいて、大型ガラス基板への薄膜トランジスタ（TFT）形成や、透明導電膜（ITO）などの製膜に活用されています。

・表面改質およびプラズマ洗浄
基板や材料の接着性を高めるための親水性付与（表面改質）や、前処理工程として有機汚染物を分子レベルで分解・除去するプラズマ洗浄装置に使用されます。

・光学膜および耐摩耗性コーティング
カメラレンズやメガネの反射防止膜コーティング、自動車部品や切削工具の表面にDLC（ダイヤモンドライクカーボン）膜などの硬質膜を形成する真空蒸着・スパッタ装置にも広く採用されています。
