### 測定顕微鏡（工具顕微鏡）の基本特徴

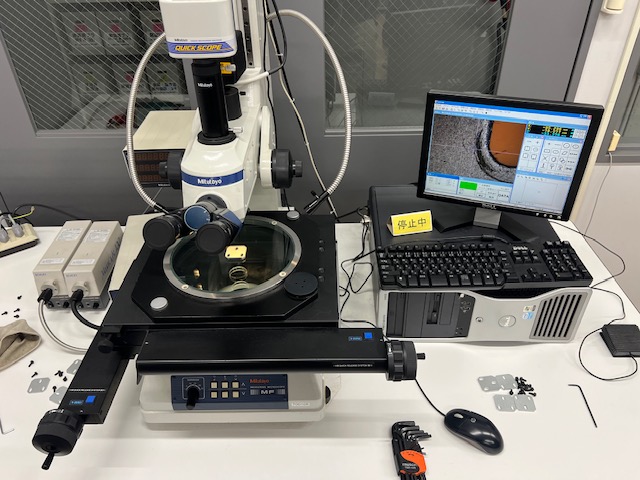

測定顕微鏡は、光学顕微鏡の観察機能と精密な寸法測定機能を兼ね備えた測定機器です。工具顕微鏡とも呼ばれ、主に金属加工部品や電子部品などの微細な形状を拡大観察しながら、長さをはじめとする幾何学的な寸法を高精度に測定するために使用されます。

最大の特徴は「非接触測定」である点です。対象物に測定フープやノギスなどの測定具を直接触れさせないため、ゴムや薄膜樹脂、柔らかい金属といった接触によって変形しやすい材料でも、形状を損ねることなく正確に寸法を測定できます。また、測定対象を傷つけるリスクがないため、完成品の全数検査や精密部品の品質管理に適しています。

さらに、二次元のXY座標測定にすぐれており、マイクロメータヘッドやデジタルエンコーダを装備した精密ステージを移動させることで、数マイクロメートル単位の高い分解能で位置測定が行えます。一般的な画像測定器と比較して、操作者が目視で位置を合わせるため、複雑な端部や影になりやすい部分でもフレキシブルに対応できる点も特徴の一つです。近年では、CCDカメラや画像処理技術を融合させ、自動でエッジを検出するデジタルタイプの測定顕微鏡も普及しています。

### 測定顕微鏡の仕組みと測定原理

測定顕微鏡の内部構造と測定原理は、主に光学系、ステージ系、照明系、そしてアライメント機構の4つの要素から成り立っています。

光学系は、対物レンズと接眼レンズ（あるいは撮影用カメラ）で構成され、対象物を十数倍から数百倍に拡大します。接眼レンズの内部やモニター画面上には「クロスライン（十字線）」と呼ばれる指標が配置されており、これが測定の基準点となります。

ステージ系は、対象物を載せるためのXY軸テーブルです。このステージを左右（X軸）および前後（Y軸）に移動させ、測定したい2点間の距離を算出します。ステージの移動量は、高精度のリニアスケールやマイクロメータによって正確に読み取られます。Z軸（高さ方向）の焦点を合わせることで、簡易的な高さ・深さ測定が可能なモデルもあります。

照明系は、測定精度を左右する重要な要素です。測定顕微鏡には主に「透過照明」と「反射照明（落射照明）」の2種類が備わっています。透過照明は、ステージの下から光を照射し、対象物のシルエット（外観形状）を鮮明に浮かび上がらせるため、外径や穴径、ネジのピッチなどの測定に適しています。一方、反射照明は、対物レンズ側（上方）から光を照射し、対象物の表面状態や刻印、ブラインドホールなどを観察・測定する際に使用されます。これら2つの照明を使い分ける、あるいは併用することで、多様な形状の測定に対応します。

アライメント機構として、回転ステージや角度測定用の分度接眼レンズが組み込まれていることも多く、直線距離だけでなく、角度やR（曲率半径）の測定も容易に行える仕組みになっています。

### 測定顕微鏡の主な用途と活用分野

測定顕微鏡は、その高い汎用性と測定精度から、ものづくりの現場や研究開発の最前線で広く活用されています。

切削工具および機械加工分野では、ドリルやエンドミル、インサートチップの刃先摩耗量の観察や、逃げ角・すくい角といった角度測定に不可欠です。また、ボルトやタップなどのネジ要素におけるピッチ、山角、有効径の検査にも頻繁に用いられます。

電子部品・半導体分野では、プリント配線板のパターン幅や線間距離、コネクタピンのピッチ、ICパッケージのリードピッチなど、微細な構造の寸法検査に役立っています。はんだ付けの状態観察や、表面の微細なキズ・異物付着の検証にも利用されます。

精密金型およびプラスチック成形分野では、射出成形品のバリの大きさや微細なクリアランスの測定、金型の摩耗状態の確認に使われます。特に、物理的な負荷をかけられない薄肉の樹脂部品や精密ギヤの寸法測定において、非接触で測定できる測定顕微鏡は非常に効果的です。

医療機器分野においても、注射針の先端形状やカテーテル、ステントといった極小かつ安全性が厳しく問われる部品の品質管理に活用されています。

このように、測定顕微鏡は製造ラインにおける品質保証から、不具合発生時の原因解析、研究開発における試作品の評価まで、精密な寸法測定と微細観察が同時に求められるあらゆるシーンで導入されています。
