シールドボックス・電波暗箱・磁気シールドは、外から入ってくる電波や磁気を遮ったり打ち消したりして、測定や装置の動作を乱されない環境を作るための機器をまとめた分野である。無線機器や電子部品の試験、電磁ノイズの評価、電子顕微鏡や電子線を使う装置の設置など、わずかな電磁的な乱れが結果を左右する場面で使われる。扱う相手は大きく分けて、周波数の高い電波と、周波数の低い磁気の二つであり、両者では遮り方がまったく異なる。
電波を遮る機器の基本はシールドボックスである。金属で囲った箱の中に試料を入れ、外からの電波を遮ると同時に、中の機器が出す電波が外へ漏れるのも防ぐ。携帯端末や無線の部品を、周りの電波に邪魔されずに測ったり、決まった条件で通信させたりする試験に使われる。電波暗箱は、この箱の内側に電波を吸収する材料を貼って、箱の中での反射を抑えたものである。反射が少ないため、アンテナや無線機器の特性を、広い屋外や大きな電波暗室に近い条件で小さな空間の中で測れる。
シールドボックスの性能は、どの周波数でどれだけ電波を弱められるかを表すシールド性能で示される。性能を左右するのは、扉の合わせ目に使う導電性のガスケットと、測定用のケーブルや電源を中へ通す貫通の端子である。ケーブルを通す穴やフィルターの性能が足りないと、そこから電波が出入りして箱の意味がなくなる。大きな試料や人が入って作業する場合は、箱ではなく部屋ごと金属で囲うシールドルームや電波暗室が使われるが、この分野で扱うのは主に机の上や床に置く大きさの機器である。

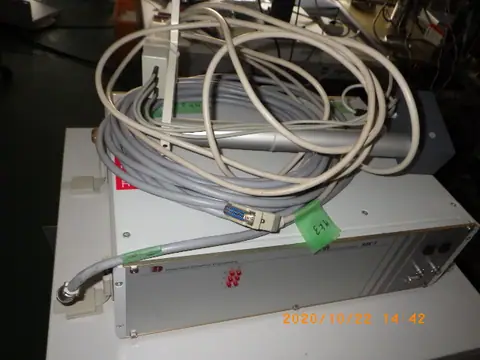

周波数の低い磁気、とくに商用の電源の周波数の磁界や、地磁気のゆっくりした変化は、薄い金属の箱では遮れない。これを抑える方法の一つは、透磁率の高い材料で囲って磁気を迂回させる受動的な磁気シールドである。もう一つが磁場キャンセリング装置で、センサーで周りの磁場の変化を測り、装置の周りに張ったコイルに逆向きの磁場を作る電流を流して打ち消す。電子顕微鏡や電子線描画装置のように、電子の通り道が磁場で曲げられると像や描画が乱れる装置の設置環境の対策として使われる。磁場キャンセリング装置は、部屋全体を囲う大がかりな磁気シールドの工事に比べて、既存の部屋に後から入れやすいのが利点である。
選び分けは、守りたい相手が電波か磁気か、そしてその周波数で決まる。電波ならシールドボックスか電波暗箱で、箱の内寸と貫通の端子の構成を見る。磁気なら受動的なシールドか磁場キャンセリング装置で、抑えたい磁場の周波数と大きさ、設置する部屋の広さを見る。磁場キャンセリング装置のコイルは設置する部屋や装置に合わせて張るため、移設するときは張り直しを含めた工事の段取りを考える必要がある。
