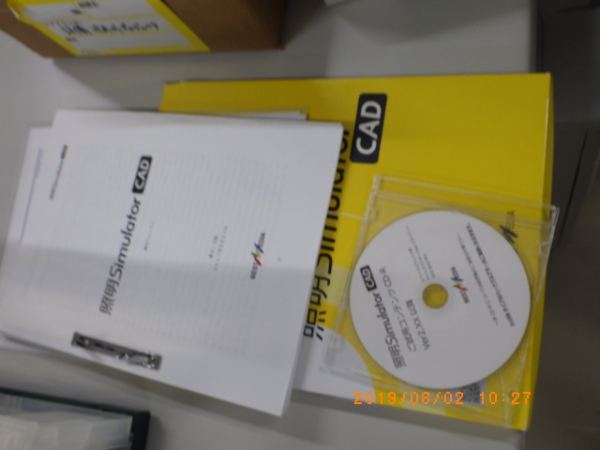

中古その他、CADの販売、在庫紹介

CADの特徴

CAD（Computer-Aided Design：コンピュータ支援設計）は、従来の手描きによる製図作業をコンピュータ上で効率的に行うためのシステムです。最大の特長は、極めて高い精度と作業効率の向上にあります。手描きの図面では避けられなかったミリ単位の誤差や、図面の書き直しにかかる膨大な時間を、CADを導入することで劇的に削減することができます。

作成された設計データはデジタル形式で保存されるため、複製や修正、過去のデータの再利用が極めて容易です。一部の寸法を変更するだけで関連する部分が自動的に再計算・更新される機能もあり、試行錯誤を繰り返す設計初期段階において圧倒的なスピードをもたらします。さらに、データ共有がスムーズに行えるため、複数の設計者間や製造部門との連携が容易になり、プロジェクト全体の標準化や品質向上、コスト削減にも大きく貢献します。

CADの仕組み

CADが精密な図面を描画・管理できる背景には、デジタル技術に基づいた明確な仕組みが存在します。多くのCADシステムは「ベクター形式」と呼ばれる数学的なデータ構造を採用しています。これは、画像をドットの集合として保持するのではなく、点、線、円弧、面などの幾何学的な要素を座標（X軸、Y軸、Z軸）と数式によって表現する仕組みです。このため、図面をどれだけ拡大または縮小しても画質が劣化せず、常に正確な寸法を保持・測定することができます。

さらに、現代の3D CADにおいては、単なる形状の描画にとどまらず、立体物としての容積、質量、重心、材料特性といった属性情報を保持する機能が組み込まれています。内部の幾何計算エンジンが複雑な曲面の接合や立体の合成・切削などの論理演算を瞬時に処理することで、画面上にリアルな三次元モデルを構築します。また、近年ではクラウド技術との統合が進み、データベース上で設計変更の履歴を一元管理し、リアルタイムでの同時編集や組み立て時の部品同士の不具合を検知する干渉チェックを実現する仕組みも定着しています。

CADの用途

CADは、ものづくりに関わるあらゆる産業分野で不可欠なツールとして広範囲に活用されています。代表的な用途の一つが「製造業・機械工学」の分野です。自動車、航空機、家電製品、精密機械などの設計において3D CADがフル活用されており、部品同士の不具合確認や、強度・流体のシミュレーションを行うための基礎データとして使用されています。

次に大きな用途として「建築・土木」分野が挙げられます。住宅やビル、道路や橋梁などの設計において、2Dでの平面図や立面図の作成から、3Dでの外観・内観パースの作成まで幅広く使われています。近年では、建築物の形状だけでなく仕上げ材やコスト、施工管理情報も含めて一元管理するBIM（Building Information Modeling）と呼ばれる手法が主流となり、CADの重要性がさらに高まっています。

さらに、プリント基板の配線や電気回路を描く「電気・電子」分野、ビルや工場の配管・空調システムを計画する「設備設計」分野、衣類や靴のパターン（型紙）を作成する「アパレル・服飾」分野に至るまで、製品や建造物が作られるあらゆるプロセスにおいてCADはなくてはならない存在となっています。
