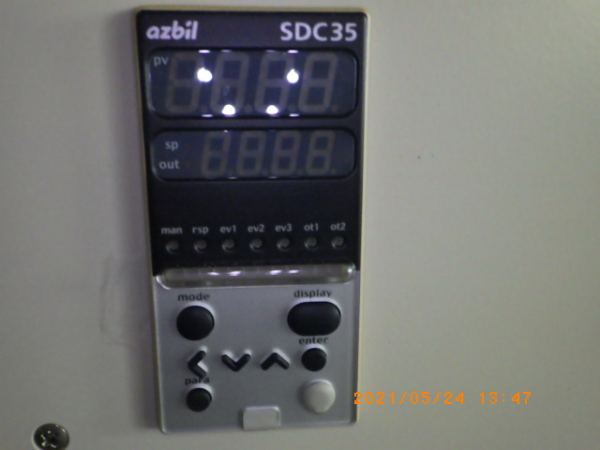

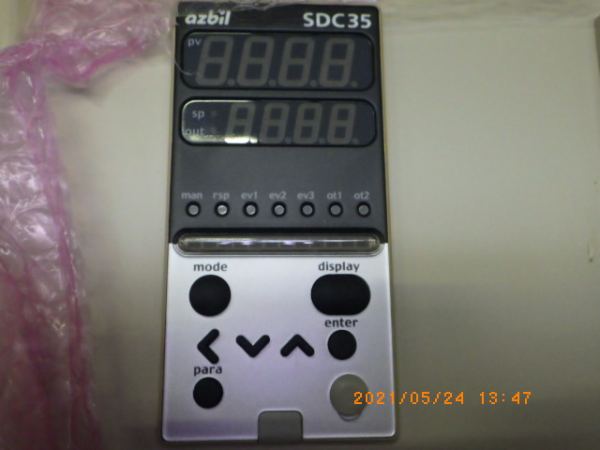

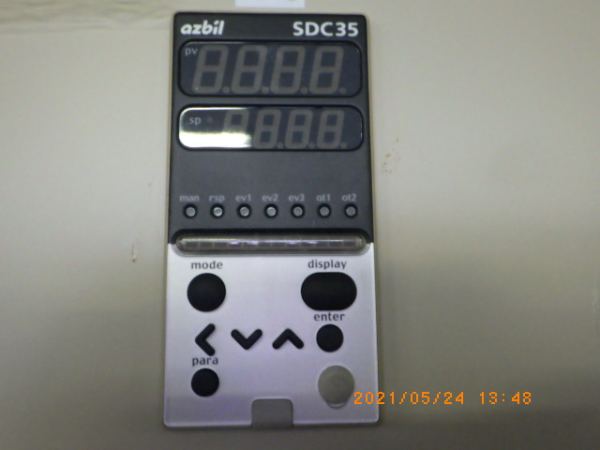

中古機 デジタル指示調節計 アズビル製、型式SDC35のご紹介

【AIによる装置概要】
本機は、各種プロセスにおける温度、圧力、流量などの物理量を高精度に制御するためのパネル取付型デジタル指示調節計です。DIN規格である96×96mmの前面サイズを採用しつつ、パネル取付部奥行きは65mmという薄型設計となっており、制御盤の省スペース化に大きく貢献します。

入力仕様はフルマルチ入力に対応しており、熱電対や測温抵抗体、直流電圧（0～10V、1～5V等）、直流電流（4～20mA等）といった多様なセンサ信号を本機1台で直接受け入れることが可能です。サンプリング周期は0.1秒（100ms）、指示精度は±0.1%FSを実現しており、高速な応答性と緻密な制御が要求されるプロセスにも適応します。

制御アルゴリズムには、外乱発生時の応答性に優れた「Ra-PID（RationaLOOP PID）」や、設定値変更時のオーバーシュートを抑制する「Just-FiTTER」が搭載されており、安定したプロセス環境を提供します。前面操作部には視認性の高い5桁の7セグメントLED表示器を採用し、現在値（PV）と設定値（SP）の確認が容易です。半導体製造装置、プラスチック成形機、各種工業炉など、広範な産業分野のプロセス制御に活用される汎用性の高い機器です。

【AIによる参考仕様】
・前面外形寸法: 96(W)×96(H) mm
・パネル取付部奥行: 65 mm
・電源電圧: AC100～240V (50/60Hz) または AC/DC24V
・消費電力: 最大12VA (AC電源仕様) / 最大8VAまたは12W (AC/DC24V仕様)
・入力種類: フルマルチ入力 (熱電対, 測温抵抗体, 直流電圧, 直流電流)
・サンプリング周期: 0.1秒 (100ms)
・指示精度: ±0.1%FS ±1デジット (標準条件において)
・表示方式: 5桁7セグメントLED (現在値: 緑色、設定値: 橙色)
・制御方式: ON/OFF制御、時間比例PID、連続PID、位置比例PID
・制御出力: 最大2点 (リレー接点、電圧パルス、連続電圧、連続電流など ※仕様コードによる)
・イベント出力: 最大3点
・通信機能: RS-485 (Modbus、CPL対応 ※オプション仕様)
・動作環境温度: 0～50℃
・質量: 約250g (端子カバー含まず)
