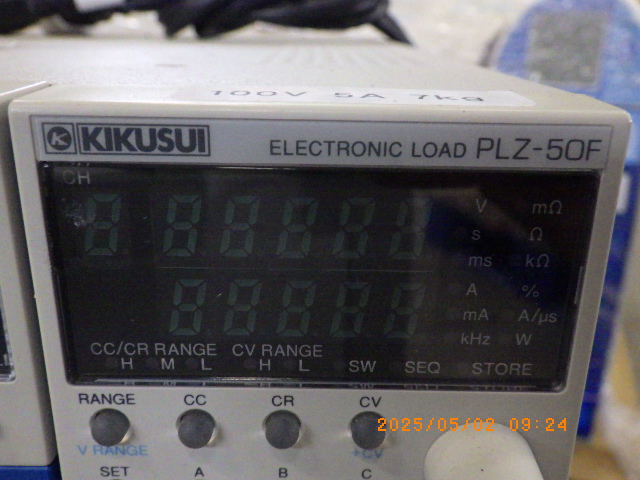

中古機 電子負荷装置 菊水電子工業　Kikusui製、型式PLZ-50F／PLZ70UAのご紹介

【AIによる装置概要】

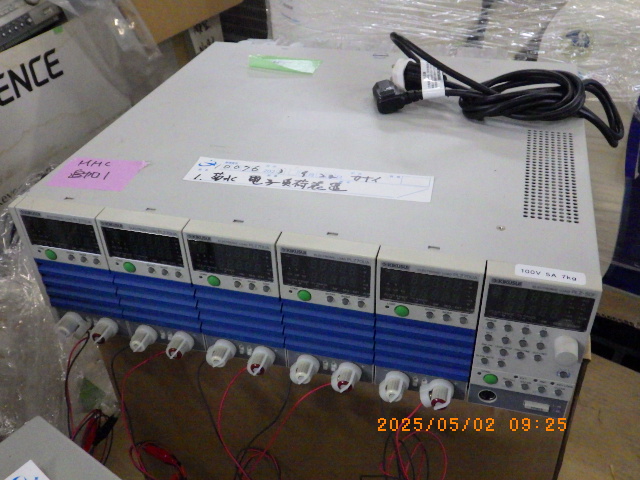

本装置は、5つのスロットを備えたメインフレームと、0V入力に対応するプラグイン型電子負荷ユニットから構成される多チャンネル電子負荷システムです。メインフレームには最大5台のユニットを実装可能であり、単一の筐体で最大5チャンネルの独立した負荷試験環境を構築できます。また、同一フレーム内に実装された隣接するユニット同士を並列接続することで、試験対象に合わせて電流および電力容量を柔軟に拡張することが可能です。

負荷ユニットの基本仕様は、広範な動作電圧（0V～150V）に対応し、最大電流15A、最大電力75Wを許容します。特に最小動作開始電圧が0Vに設計されており、0Vからの電流引き込みが可能な点が大きな特徴です。これにより、燃料電池の単セル試験や低電圧駆動のDC/DCコンバータ、各種二次電池など、低電圧かつ大電流を出力する電源の放電試験において極めて有効に機能します。

制御面では、定電流（CC）、定抵抗（CR）、定電圧（CV）の3つの動作モードを搭載しています。さらに、過電圧（OVP）、過電流（OCP）、過電力（OPP）、過温度（OHP）などの各種保護回路を内蔵し、機器本体および被試験物を安全に保護します。標準装備された通信インターフェースを活用することで、PC制御による自動検査システムの構築も容易に行える設計となっています。

【AIによる参考仕様】
＜フレーム部＞
スロット実装数：5スロット（最大5チャンネル）
通信インターフェース：GPIB、RS-232C標準装備
冷却方式：強制空冷
並列運転機能：同一機種のユニットにて対応（同一フレーム内）

＜プラグインユニット部＞
動作電圧：0V〜150V
最大動作電流：15A
最大動作電力：75W
最小動作開始電圧：0V
動作モード：定電流（CC）、定抵抗（CR）、定電圧（CV）
電流設定範囲（CCモード Hレンジ）：0A〜15.75A
電流設定範囲（CCモード Lレンジ）：0A〜1.575A
電圧設定範囲（CVモード Hレンジ）：0V〜157.5V
電圧設定範囲（CVモード Lレンジ）：0V〜15.75V
スルーレート（Hレンジ）：30mA/μs〜2.4A/μs
保護機能：過電圧保護（OVP）、過電流保護（OCP）、過電力保護（OPP）、過温度保護（OHP）、逆接続保護（REV）
