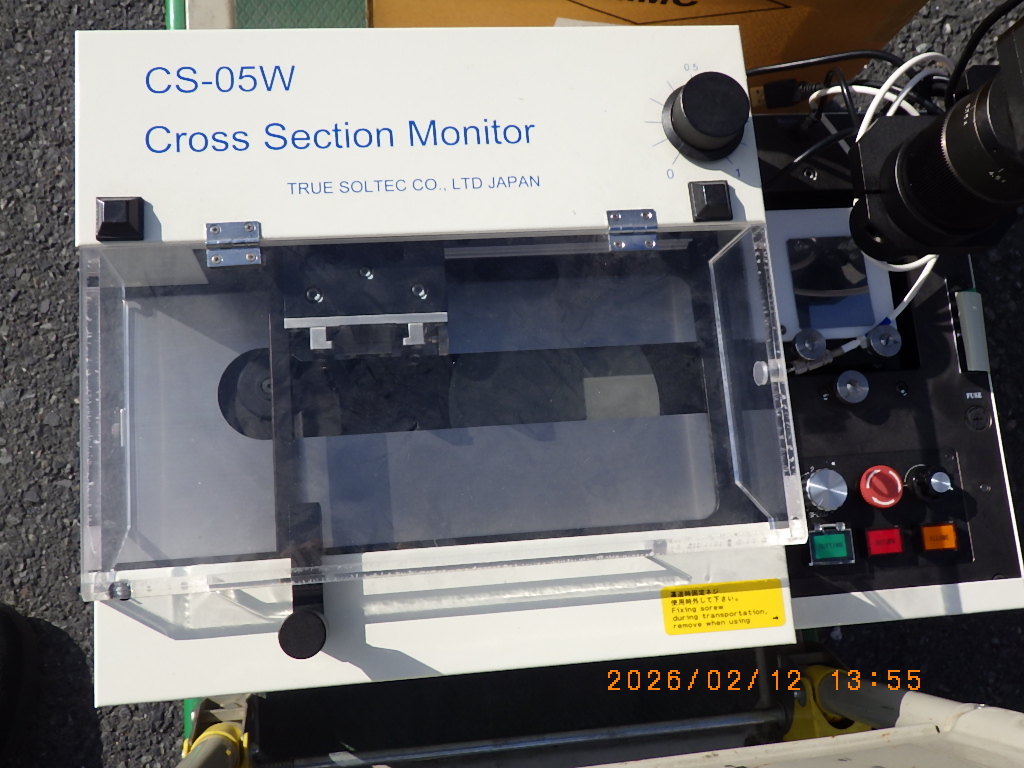

中古機 断面観察装置 TRUE SOLTEC製、型式CS-05Wのご紹介

【AIによる装置概要】
本装置は、ワイヤーハーネスの圧着端子部分を切断・研磨し、その断面状態を顕微鏡で観察および専用ソフトウェアを用いて測定するための装置です。圧着加工の品質管理において重要なクリンプハイト、クリンプワイズ、ボイド率（空隙率）などの物理的特性を評価する用途で使用されます。

適用可能な電線サイズは0.013sqから5.5sq（AWG36〜AWG10）の範囲となっており、微細な線径から一般的な自動車・産業機器向けハーネスまで幅広いサイズの断面サンプル作成に対応しています。本体には切断ユニットと研磨ユニットが同一筐体内に統合されており、対象の端子を専用クランプに固定した後は、簡単な手順によって約2〜3分で切断から研磨までの工程が完了します。特殊な研磨機構を採用しているため、エッチングなどの薬液処理を行うことなく、物理的な研磨のみで解析に適した鮮明な金属断面を得られる構造となっています。

観察部には高解像度カメラと光学ズームレンズが搭載されており、LEDリング照明下で拡大画像をモニターへ出力します。これにより、微細な導体の変形状態や端子との密着度合いを可視化し、取得した画像をもとに専用ソフトウェアを用いた各種寸法の自動・手動測定、および解析作業を客観的に行うことが可能です。

【AIによる参考仕様】
適用電線サイズ：0.013 sq ～ 5.5 sq (AWG36 ～ AWG10)
加工所要時間：約 2 ～ 3 分 / 回
光学倍率：0.7x ～ 4.5x
カメラ仕様：300万画素〜500万画素クラス CMOSカラーカメラ
照明装置：LEDリング照明
切断方式：高速回転丸刃による切断
研磨方式：専用研磨ペーパーによる物理研磨（エッチングレス）
主な測定項目：クリンプハイト、クリンプワイズ、断面積、ボイド率、圧縮率など
電源電圧：AC100V ～ 240V（50/60Hz）
※上記は標準的な参考値です。導入時期やオプション構成により、搭載カメラの画素数やソフトウェアのバージョン、付属治具が異なる場合があります。
