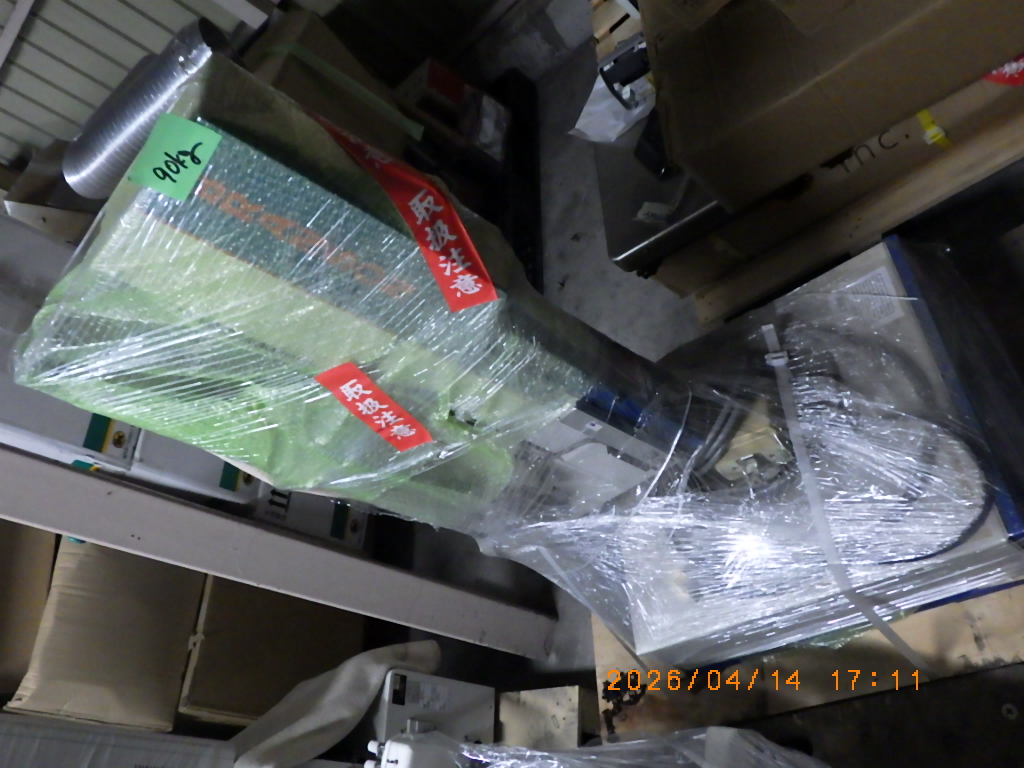

中古 超音波ウェルダー
メーカー名
ブランソン Branson
型式2000 aed
年式表記：2006年
仕様:
仕様:
本体価格(税別、送料別)
450,000円
【AIによる装置概要】
超音波ウェルダーのうち、ホーンを上下させて加工品に押し当てる部分(アクチュエータ)。aedは空圧を内蔵した密閉型のアクチュエータに、力を測るSビーム型のロードセルと、位置を測るリニアエンコーダを備えた型にあたる。溶着の力とホーンの下降量を測れるため、沈み込みの距離で溶着を管理したい樹脂部品の接合などに使われる。

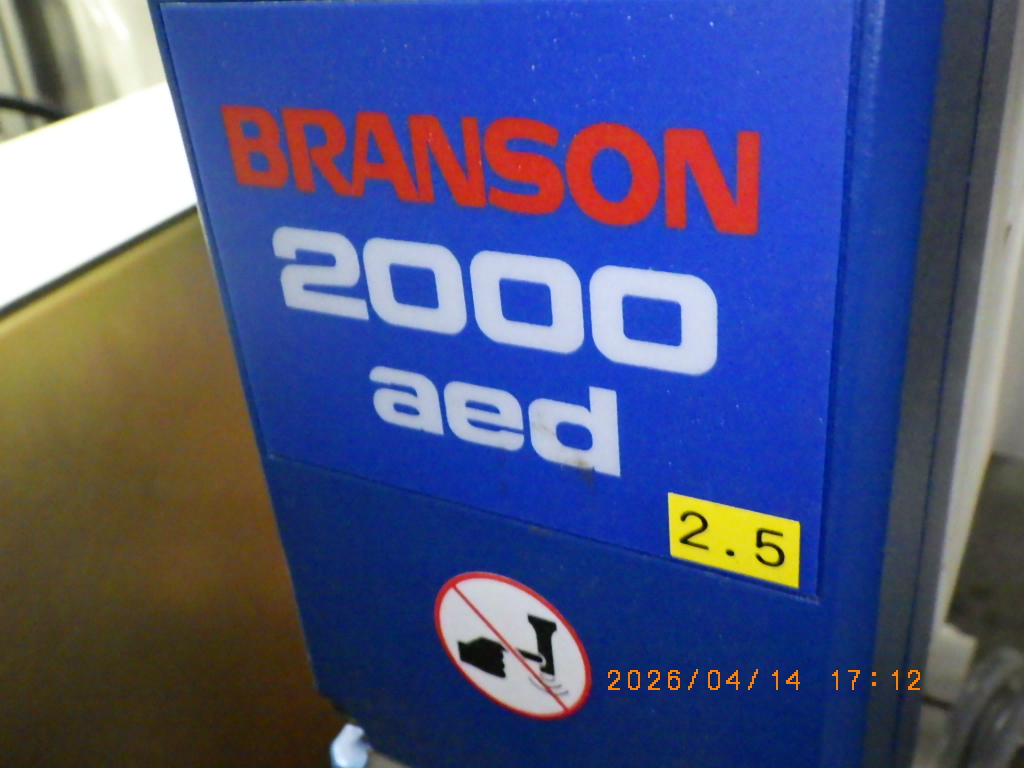

現品の銘板ではシリンダ径は2.5インチ(63mm)で、100psi・95mmストロークのときの最大溶着力は1,960N(441lb)。溶着を始める力(動的トリガ力)は44Nから最大力までで設定し、ストロークは最小3mm・最大95mm。最大の下降・上昇速度は203.2mm/s(88.9mmストローク・90psi時)、使用環境は+5〜+50℃、湿度30〜95%(結露なし)。
周波数(20/30/40kHz)と出力は組み合わせる超音波電源とコンバータで決まり、この本体だけでは決まらない。数値は後継の2000Xシリーズのアクチュエータ取扱説明書による共通仕様で、旧2000シリーズの現品とは細部が違う可能性がある。
【AIによる参考仕様】
・種別：aed=密閉型アクチュエータ(空圧内蔵)+Sビーム型ロードセル+リニアエンコーダ
・シリンダ径(現品)：2.5インチ(63mm)
・最大溶着力(2.5インチ、100psi・95mmストローク時)：1,960(441lb) N
・動的トリガ力：44N〜最大力
・ストローク：最小3、最大95(100mmシリンダ) mm
・最大下降・上昇速度：203.2mm/s(88.9mmストローク・90psi時)
・対応周波数(シリーズ)：20/30/40kHz(電源・コンバータで決まる)
・使用環境：+5〜+50℃、湿度30〜95%(結露なし)
※数値は後継の2000Xシリーズ・アクチュエータ取扱説明書(aedを含む共通仕様)による。現品は旧2000シリーズ(2000 aed)で、同じ設計だが細部が違う可能性あり
※シリンダ径2.5インチは現品の銘板表記から。周波数と出力は組み合わせる超音波電源(2000d/2000t等)で決まり、本体だけでは決まらない
