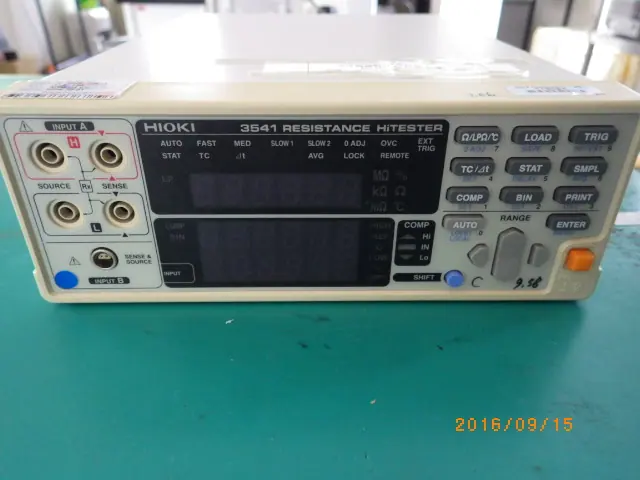

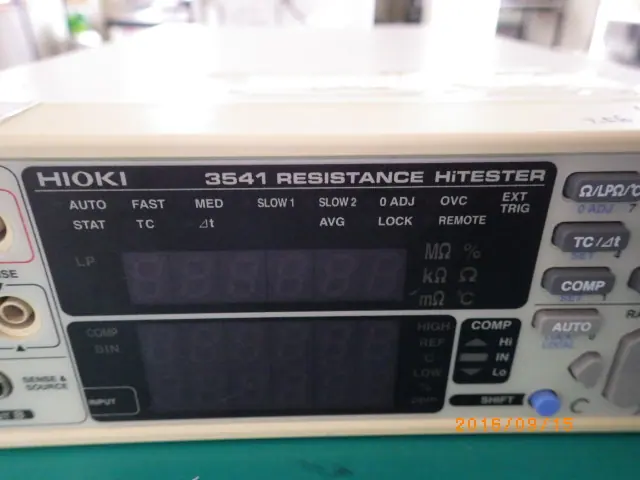

中古 日置電機 Hioki ハイテスター 3541

ハイテスターの主な特徴

ハイテスターは、電気回路の電圧、電流、抵抗などを測定するための多機能な電気計測器（マルチメーター）です。主に日置電機（HIOKI）の計測器シリーズとして広く知られており、電気現場での使いやすさと高い信頼性を兼ね備えている点が大きな特徴です。

現在ではデジタル式が主流となっていますが、針の振れで直感的に変動を把握できるアナログ式も根強い人気があります。ハイテスターの大きな特徴の一つは、過酷な現場環境に耐えうる堅牢な設計です。ドロッププルーフ（落下耐性）を備えたモデルが多く、万が一高所から落としても壊れにくい構造になっています。

また、過電流や過電圧から測定者と機器を守るヒューズ保護や過大入力保護回路が充実しており、国際的な安全基準に準拠した設計がなされています。操作面においても、中央のロータリースイッチで測定項目を直感的に切り替えられるため、初心者からプロの技術者までスムーズに使用可能です。

ハイテスターの測定の仕組み

ハイテスターが電気的パラメータを測定する仕組みは、アナログ方式とデジタル方式で異なります。

アナログハイテスターは、可動コイル型計器の原理を利用しています。内部にある永久磁石の磁界の中に配置されたコイルに電流が流れると、電流の大きさに比例した力（電磁力）が発生します。この力によって針が振れ、目盛板の上で数値を読み取る仕組みです。電圧や抵抗を測る際も、内部の分流器（抵抗）や分圧器を介して適正な電流に変換し、針を動作させています。

デジタルハイテスターは、アナログ信号をデジタル信号に変換するA/D（アナログ・デジタル）コンバータを中核としています。入力された電圧信号は内部の分圧回路で適正なレベルに減衰され、A/Dコンバータによって数値データに変換された後、液晶ディスプレイ（LCD）に表示されます。電流測定の際は、内部の精密なシャント抵抗に電流を流し、その両端に発生するわずかな電圧降下を測定することで電流値を算出します。抵抗測定では、内部電池から既知の微小電流を対象物に流し、そのときに生じる電圧を測定してオームの法則に基づき抵抗値を計算する仕組みとなっています。

ハイテスターの多様な用途

ハイテスターは電気設備、電子機器、自動車整備など、多岐にわたる分野で活用されています。

電気工事や設備の保守点検においては、配電盤の電圧確認やコンセントの通電状態のチェック、断線箇所の特定に欠かせません。導通チェック機能を活用することで、配線が正常に接続されているかをブザー音で素早く判断することができます。

電子回路の開発や家電製品の修理では、基板上の抵抗器やダイオードの動作確認、IC周辺の電圧測定に用いられます。正確な測定精度が求められる研究開発の現場では、高精度なデジタルハイテスターが威力を発揮します。

自動車整備の現場でも重要な役割を果たしています。バッテリーの電圧測定をはじめ、オルタネーター（発電機）の出力チェック、電装品のリレーやスイッチの動作確認などに広く使用されています。

さらに、ビルメンテナンスや工場のプラント設備における各種センサーの出力信号のトラブルシューティングなど、各種インフラの安全稼働を支える現場で幅広く利用されています。
