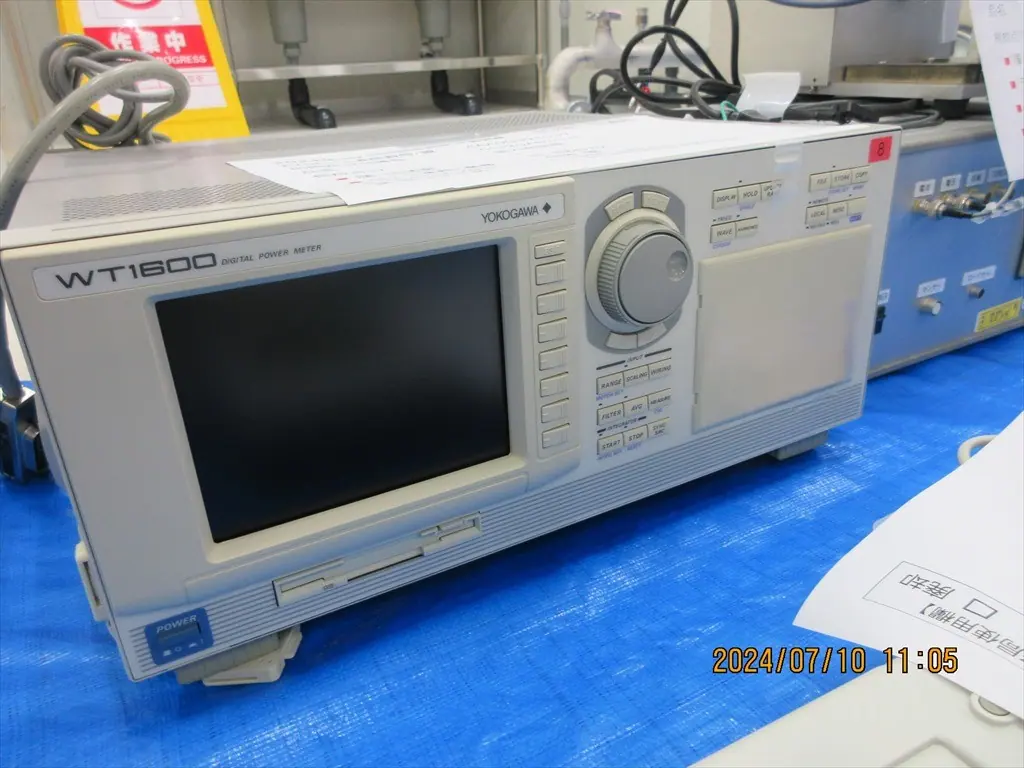

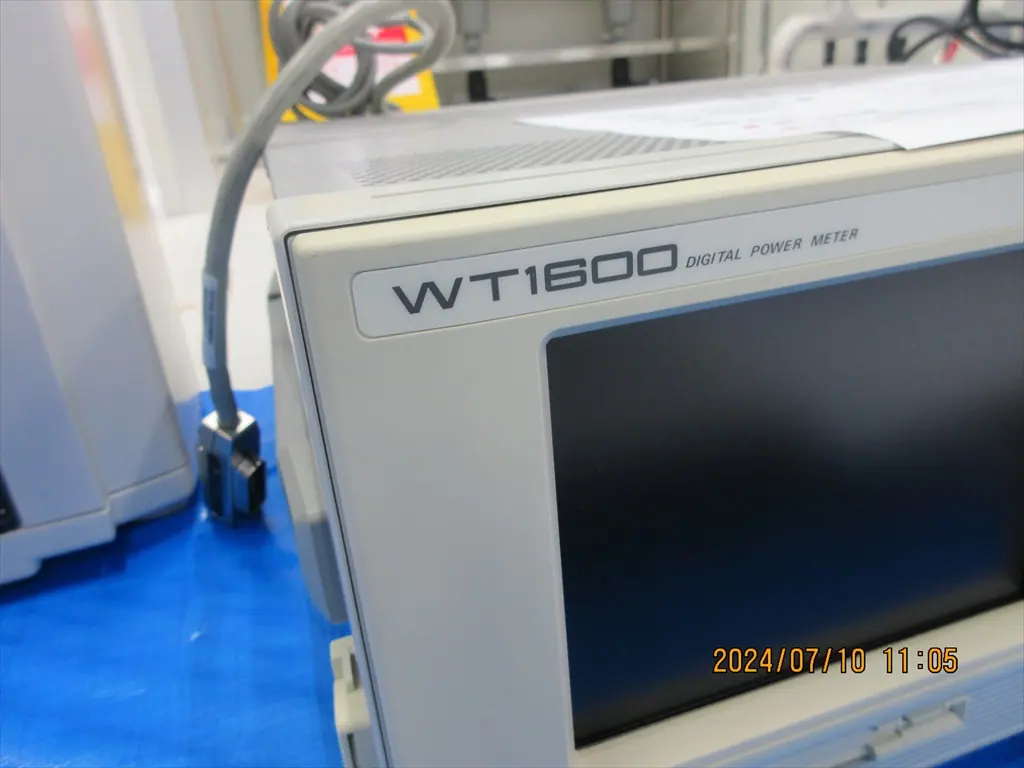

中古 横河電機/横河計測 Yokogawa デジタルパワーメータ WT1600

パワーメータの概要と基本的な特徴

パワーメータ（電力測定器）は、回路にかかる電圧と流れる電流を同時に測定し、消費電力や供給電力を高精度に算出・表示する電気計測器です。単に電力値を表示するだけでなく、有効電力、無効電力、皮相電力、力率、周波数など、電力に関連する多様なパラメータを同時に計測できる点が大きな特徴です。

現代のパワーメータは、直流から高周波の交流まで対応しており、インバータ装置のように波形が複雑に歪んだ回路でも正確に計測できます。また、高精度なA/D変換器とデジタル信号処理技術を搭載することで、微小な待機電力から大電力設備の評価まで幅広く測定が行えます。単相から三相4線式まで対応した多チャネルモデルが多く、複数系統の電力を同時に測定してシステム全体の変換効率を算出することも可能です。

パワーメータの測定原理と仕組み

パワーメータの基本原理は、測定対象の電圧波形と電流波形を連続的にサンプリングし、それらの瞬時値を掛け合わせて時間積分することにあります。

具体的には、内部の電圧測定部と電流測定部を通じ、入力信号を高精度なA/Dコンバータによってデジタルデータに変換します。電圧測定には分圧器が用いられ、電流測定には直接測定用のシャント抵抗や、絶縁・大電流測定用の電流センサ（カレントトランスやホール素子など）が使用されます。

取得された瞬時値データは、内蔵されたDSP（デジタル信号処理装置）等で即座に演算されます。1周期または一定時間で平均化して有効電力を算出し、電圧と電流の実効値の積から皮相電力を求め、その比率から力率を導き出します。このようにデジタル処理で直接演算を行うため、高周波成分や歪み波形であっても高精度な測定が可能です。

高度な解析機能と技術的強み

高機能なパワーメータには、単なる電力計算を超えた高度な解析機能が搭載されています。

代表的な機能の一つが高調波解析機能です。インバータやスイッチング電源が発生させる高周波ノイズや高調波電流に対し、高速フーリエ変換（FFT）処理を行って次数ごとの含有率や歪み率を詳細に分析します。

また、入力と出力の電力を同時測定してリアルタイムでエネルギー変換効率を算出する効率演算機能や、モータの回転数・トルク信号を取り込んで電気入力と機械出力の総合効率を評価する機能もあります。これにより製品開発における損失要因の特定が容易になります。

産業分野における主な用途

パワーメータは、省エネルギー化や電動化が進む幅広い産業分野で活用されています。

自動車産業では、電気自動車（EV）やハイブリッド車の駆動モータ、インバータ、バッテリーの評価に不可欠です。高電圧・大電流かつ高周波スイッチング環境下での変換効率やモータ効率を精度高く測定します。

家電やOA機器の分野では、国際的な省エネ規格に準拠した待機電力の測定において、数ミリワット単位の微小電力を正確に捉えるために使用されます。

再生可能エネルギー分野では、太陽光発電のパワーコンディショナや風力発電用インバータの変換効率、電力品質の評価に用いられます。

さらに、産業用ロボット、無停電電源装置（UPS）、変圧器の開発や、工場出荷前の品質検査など、電力を扱う多様な現場で導入されています。
