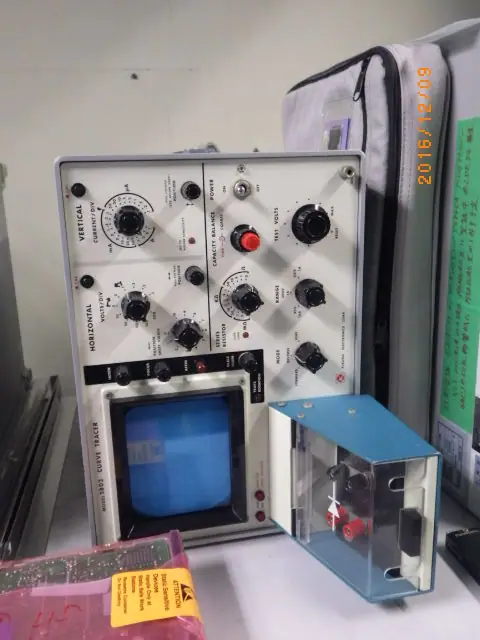

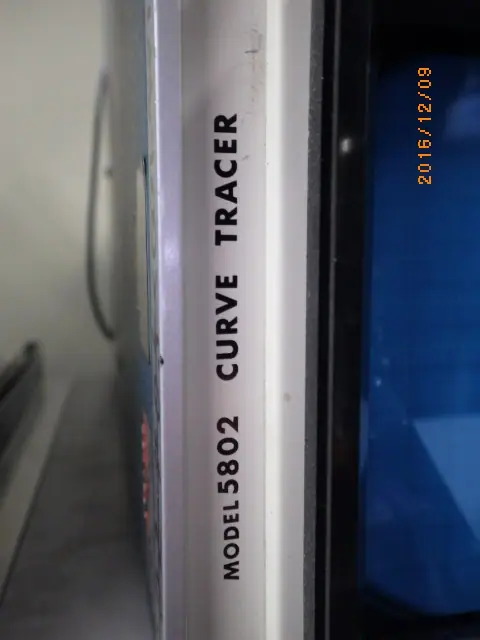

中古 菊水電子工業 Kikusui カーブトレーサー 5802

カーブトレーサーの仕組み

カーブトレーサーは、ダイオードやトランジスタ、FET（電界効果トランジスタ）といった半導体素子の電圧・電流特性（V-I特性）を視覚的にグラフ化して測定・解析するための専用測定機器です。基本構造は、被測定デバイス（DUT）に対して電圧や電流を連続的または段階的に変化させて印加し、その時にデバイスに流れる電流や生じる電圧をリアルタイムで検知して表示する仕組みになっています。

ダイオードのような2端子デバイスの場合、アノード・カソード間に掃引（スウィープ）電圧を加えることで、横軸に電圧、縦軸に電流をとった基本形となるV-I曲線を内部ディスプレイに描画します。

一方、バイポーラトランジスタやMOSFETのような3端子以上のデバイスを測定する際には、コレクタ・ドレイン間に印加する掃引電圧に同期させて、ベース電流やゲート電圧を一定のステップ刻みで変化させる「ステップジェネレータ」という機能が働きます。これにより、入力信号レベルの違いに応じた複数の特性曲線を同一画面上に同時に描画する「ファミリカーブ表示」を実現しています。

カーブトレーサーの特徴

カーブトレーサーの最大の特徴は、電子素子の静特性を波形（曲線）として直感的に理解・把握できる点にあります。数値データのみを出力するデジタルマルチメータとは異なり、電圧依存性、電流の非線形な変化、降伏現象（ブレークダウン）の挙動などを一目で確認できます。

また、高電圧や大電流に対応した製品が多く、パワー半導体の評価にも適しています。高出力時の測定では素子自体が発熱して特性が変化したり破損したりするリスクがありますが、現代のカーブトレーサーはパルス状の電圧・電流を印加するパルス測定機能を備えており、自己加熱による熱抵抗の影響を最小限に抑えながら高精度な測定が行えます。

さらに、近年のデジタル化されたモデル（半導体パラメータ・アナライザ）は、画面上の波形から閾値電圧やオン抵抗などの主要パラメータを自動抽出し、データ保存やPC連携による解析作業を効率化できる点も大きな特徴です。

カーブトレーサーの用途

カーブトレーサーは、半導体の研究開発から製造、品質管理、故障解析に至るまで、エレクトロニクス分野の多様なフェーズで活用されています。

製造や開発の現場では、試作品の評価や出荷前の品質選別（スクリーニング）に利用されます。閾値電圧、漏れ電流（リーク電流）、耐圧（ブレークダウン電圧）、直流電流増幅率（hFE）といった重要パラメータが規格内に収まっているかを迅速に評価できます。

特に重要な用途の一つが「故障解析」です。機器の不具合発生時に取り外した半導体部品の各端子間特性を測定することで、ESD（静電気放電）による物理的損傷、内部ショート、接合部の劣化などを非破壊かつ電気的に特定できます。正常品（ゴールデンサンプル）の波形と重ね合わせて比較することで、微細な異常挙動も容易に判別可能です。

回路設計においては「コンポーネントペアリング」にも重宝されます。オーディオアンプの差動入力段など、2つのトランジスタの特性が揃っていることが求められる回路において、カーブトレーサーで特性が極めて近い個体同士を選別できます。

このほか、近年流通が問題視されている「偽造半導体（デッドコピー品やリサイクル品）の検出」にも有効です。印字を書き換えられた偽装品であっても、V-I波形を測定すれば本来の性能を満たしていないことが一目瞭然となります。教育・研究機関では、半導体の基礎理論や動作原理を視覚的に学ぶための実験用教材としても広く普及しています。
