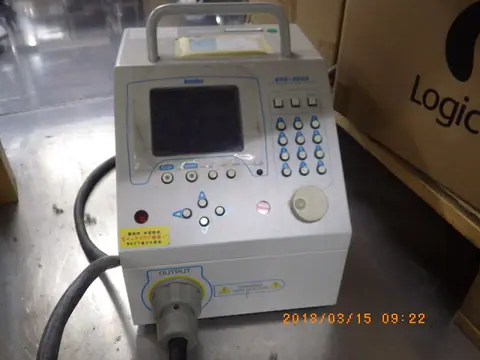

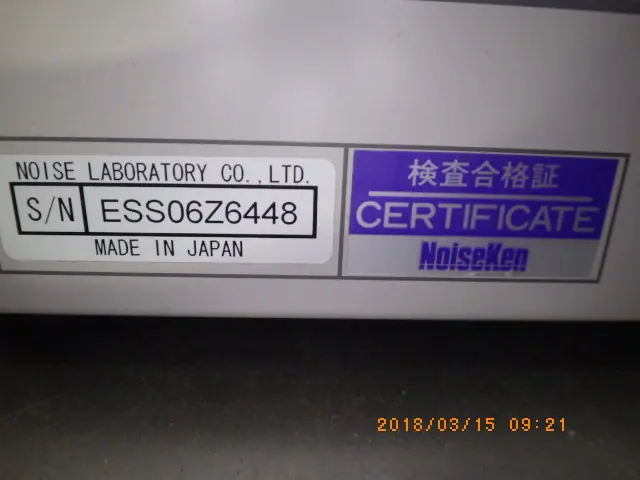

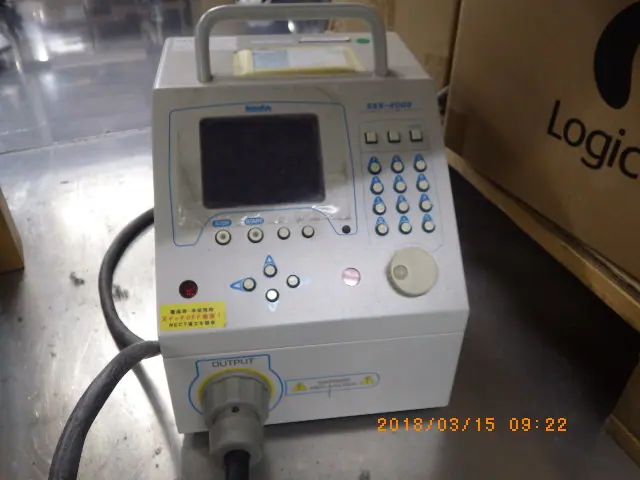

中古 ノイズ研究所 NoiseKen 静電気試験機 NK-ESS-2000

静電気試験機の特徴

静電気試験機（ESD試験機）は、電子機器や電子部品が静電気放電（ESD：Electrostatic Discharge）に晒された際に、誤動作や機能停止、物理的な破壊を起こさないかを評価するための試験装置です。人間や物体に溜まった静電気が製品に接触または接近した瞬間に流れる急激な電流パルスを人工的に発生させ、製品の静電気耐性を検証します。

本装置の大きな特徴の一つは、国際規格への厳格な適合性です。IEC 61000-4-2やISO 10605といった国際標準規格に準拠した放電電流波形を精密に再現できるよう設計されています。第二の特徴は、高電圧の精密な制御と高度な安全性です。数千ボルトから数十キロボルトに達する高電圧を安定して発生させつつ、出力電圧や放電周期を緻密にコントロールできます。同時に、作業者を高電圧から守るための保護回路や安全インターロック機能が備わっています。第三の特徴は、高い操作性と再現性です。手持ち式の放電ガン（静電気放電用ガン）を使用することで、製品の筐体、ボタン、隙間、コネクタ端子など、任意のポイントに対して再現性の高い試験を効率よく行えます。

静電気試験機の仕組み

静電気試験機は、人や物体に蓄積した静電気が一気に放出される現象を等価回路によって再現するため、電荷の蓄積（充電）と高速度での送出（放電）を行う電気回路で構成されています。

装置の内部には、高圧電源、充電用抵抗、放電コンデンサ、高圧放電スイッチ、および放電ガンが含まれます。基本的な動作プロセスは、まず高圧電源から一定の電圧を放電コンデンサに供給して電荷を蓄え（充電工程）、続いてスイッチを投入することで、コンデンサに蓄えられた電荷を一瞬にして放電ガンへ送り出します（放電工程）。このときに生成される急激な電流波形を試験対象物（DUT）へ印加します。

放電の方法には主に「接触放電（直接放電）」と「気中放電（空間放電）」の2種類があります。接触放電は放電ガンの先端を製品の導電部分に直接触れさせた状態で放電させる方式で、環境の温湿度に左右されにくく、再現性に優れるため規格試験の主軸となっています。気中放電は先端を製品に徐々に近づけ、空気の絶縁破壊を利用してスパークを発生させる方式で、実際の使用環境に近い状態を再現します。また、評価目的に応じて「人体モデル（HBM）」や「マシンモデル（MM）」など、帯電体に応じたコンデンサ容量と抵抗値を組み合わせたCRネットワークを切り替える構造になっています。

静電気試験機の主な用途

静電気試験機は、電子技術が活用されるあらゆる産業分野において、製品の信頼性向上や品質保証に欠かせないツールとして広く利用されています。

最も代表的な用途が、自動車分野における車載電装品の評価です。現代の自動車には数多くのECU（電子制御ユニット）やタッチパネル、センサー類が搭載されており、車内の乾燥した環境で発生する静電気による誤動作は重大な事故につながる恐れがあります。そのため、車載機器には非常に厳しい基準でのESD試験が課されています。

また、スマートフォン、パソコン、家電製品といった民生用電子機器の分野でも不可欠です。ユーザーが日常的に触れるボタンや接続端子から静電気が侵入した際、内部の集積回路が保護素子によって正しく守られるかをテストします。さらに、半導体素子や電子部品単体の開発・製造現場において、製造工程中の静電気破壊に対する耐性を評価する目的でも使用されます。医療機器や産業用ロボットの安全規格適合試験、不具合発生時の原因解析、ノイズ対策パーツの効果検証など、設計初期段階から出荷前の認証取得まで多角的な用途で導入されています。
