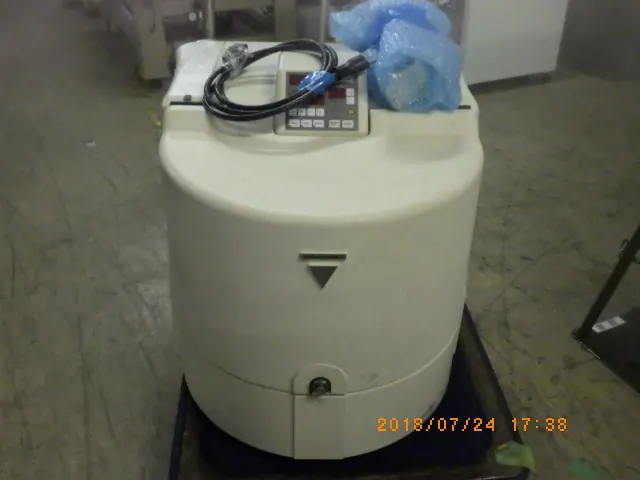

中古 FRITSCH ボールミル ClassicLine

ボールミルの基本構造と粉砕の仕組み

ボールミルは、原料を微細な粉末状に粉砕・混合するための産業機械です。主な構造は、横型の円筒状容器（ミル）の中に、粉砕媒体となる多数の球体（ボール）と原料を投入するシンプルな仕組みとなっています。

容器を動かす方法には回転式、振動式、遊星式などがあり、最も一般的な回転式では、容器が回転することで内部のボールが遠心力と摩擦力で巻き上げられ、一定の高さから落下の運動を行います。このときに生じる強い衝撃力と、ボール同士および容器壁面との間で生じる擦り合わせ（摩擦力や圧縮力）によって、内部の原料が劇的に細かく破砕されます。

粉砕の方式には、液体の補助を使わずにそのまま粉砕する「乾式」と、水や有機溶剤などの液体を加えて懸濁液（スラリー）の状態で粉砕する「湿式」の2種類が存在します。湿式粉砕は、より微細な粒子を得たい場合や、粉塵の飛散を防ぎたい場合に多く採用されます。

ボールミルの主な特徴

ボールミルの最大の特徴は、極めて高い粉砕能力と汎用性の高さにあります。数マイクロメートルからナノメートルオーダーという超微粒子レベルまでの微粉砕が可能であり、他の粉砕機では対応が難しい硬質材料や脆弱な材料であっても効率的に処理することができます。

また、容器内を密閉した状態で作業が行えるため、粉塵が外部に飛散するのを防ぎ、作業環境の衛生面や安全性を高く保つことが可能です。可燃性材料や有毒物質を扱う際にも適しています。

さらに、コンタミネーション（異物混入）を厳しく嫌う用途に対応するため、容器の内壁（ライニング）やボールの材質を柔軟に選択できる点も大きな強みです。金属製のほか、アルミナやジルコニアといった高度なセラミックス、ゴム、樹脂素材などが用いられ、製品への金属粉混入を極限まで低減できます。一度に大量の処理を行う連続式から、多品種少量生産向けのバッチ式まで、生産スケールに応じた設計ができることも利点です。

産業界における主な用途

ボールミルは、その高い粉砕精度と汎用性から、幅広い産業分野で活用されています。

電子材料・最先端セラミックス分野では、積層セラミックコンデンサ（MLCC）などの電子部品用原料や、精密セラミックス粉末の均一な混合・微粉砕に欠かせない存在です。粒径の揃った高品質な粉末を作ることで、製品の性能や信頼性の向上に寄与しています。

エネルギー分野においては、リチウムイオン二次電池のエレクトロード（正極材・負極材）やセパレーターコーティング用材料の製造プロセスで広く導入されています。電池の性能を左右する材料の微細化と分散を均一に行うためにボールミルが重要な役割を果たします。

化学・塗料・インク分野では、顔料の分散や塗料のなめらかな質感出しに利用されます。湿式ボールミルを使用することで、二次凝集した粒子を効率よくほぐし、発色性や液体の安定性を高めることができます。

さらに、薬品や化粧品製造における有効成分の微粒子化、セメントやガラス原料の粗粉砕、鉱石からの有用鉱物の抽出プロセスなど、伝統的な素材産業からハイテク産業に至るまで、ボールミルは現代の製造業の基盤を支える重要な加工機として使用されています。
