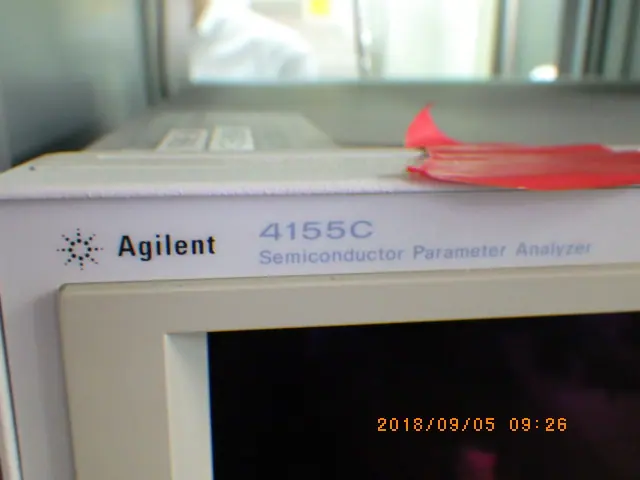

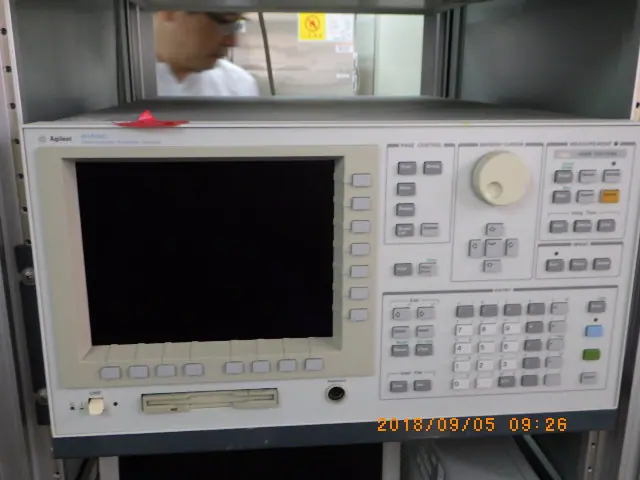

中古 キーサイト(HP/アジレント) Keysight 半導体パラメータアナライザ 4155C

半導体パラメータアナライザの特徴

半導体パラメータアナライザは、半導体デバイスの電流・電圧（I-V）特性や容量・電圧（C-V）特性を精密に測定・解析するための統合型測定器です。最大の特長は、微小電流から大電流、微小電圧から高電圧までを単一の装置で正確に測定できる超高精度と広大なダイナミックレンジにあります。

内部には、電圧や電流を供給しながら同時に高精度な測定を行うSMU（ソース・メジャー・ユニット）が複数搭載されています。これにより、トランジスタのゲート、ドレイン、ソースなど、多端子デバイスの各ピンに対して同期した信号の印加と測定が可能です。

さらに、直感的なグラフィック表示機能を備えており、測定結果をリアルタイムでグラフ化して解析できます。パルス測定や高周波C-V測定が統合されたモデルもあり、発熱の影響を抑えた測定や酸化膜の物理特性評価も一台で完結します。

半導体パラメータアナライザの仕組み

本装置の核となるのは、精密電源と精密計器の機能を一体化させたSMUです。SMUは、指定した電圧を出力しながら同時に流れる電流を微小レベルまで測定する、あるいは電流を制御しながら電圧を測定するという動作を行います。

フェムトアンペア（10のマイナス15乗アンペア）レベルの微小電流を測定するため、高度な「ガード技術」が採用されています。測定線の周囲に同電位の保護線を配置することで、外部への漏れ電流（リーク電流）を排除します。このため、機器との接続にはノイズに強い三重構造のトライアキシャルケーブルが用いられます。

また、複数のSMUからの信号を複雑な多ピン構造へ切り替えて供給するためにマトリクス・スイッチが活用されます。内部のプロセッサがこれらのハードウェアを制御し、電圧や電流を連続的に変化させるスイープ測定を実行して、デバイスの詳細な電気的挙動データを取得します。

半導体パラメータアナライザの用途

半導体パラメータアナライザは、先端半導体の研究開発から品質保証、故障解析まで幅広い分野で活用されています。

主たる用途は、MOSFETやバイポーラトランジスタといった能動素子の基本特性評価です。ドレイン電流特性やしきい値電圧、オン抵抗などを正確に計測します。また、SiCやGaNなどのパワー半導体においては、高電圧・大電流下での耐圧試験やスイッチング特性の評価に使用されます。

信頼性評価の領域では、デバイスにストレス電圧や電流を印加し続けることで生じるホットキャリア注入（HCI）やバイアス温度不安定性（NBTI）、絶縁破壊（TDDB）といった劣化現象の経時変化を正確に追跡し、製品の寿命を予測します。

その他、次世代メモリや有機半導体などの新材料研究、LEDや太陽電池といった光電素子の評価、さらにはウェハプローバと接続した製造ラインでのウエハレベル自動検査など、半導体技術の最前線で必須のツールとなっています。
