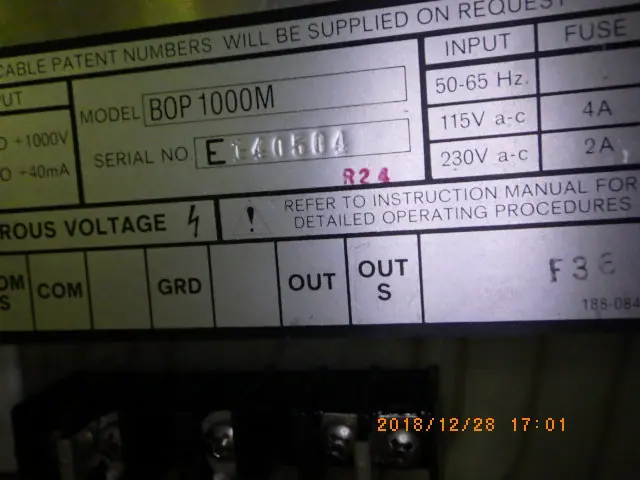

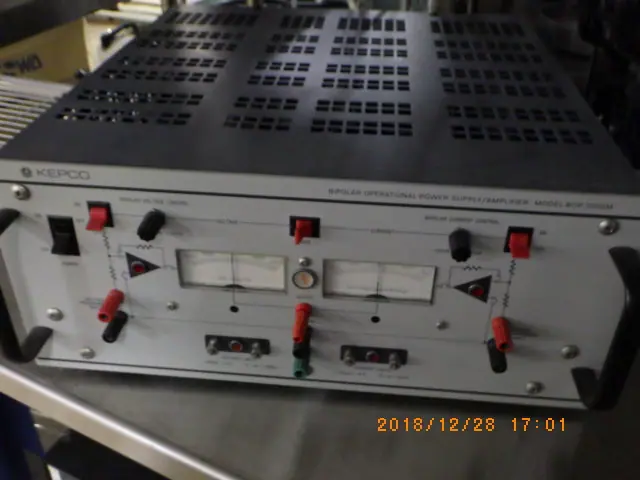

中古 東陽テクニカ バイポーラ電源 BOP1000M

バイポーラ電源の仕組み

バイポーラ電源は、正（プラス）と負（マイナス）の両方の電圧および電流を、出力の極性を切り替えることなく連続的に変化させて出力できる直流電源です。

一般的な直流電源（ユニポーラ電源）は、正の電圧と電流しか出力できず、極性を反転させるには配線を付け替えるか内部のリレーを切り替える必要があります。これに対し、バイポーラ電源は内部に電力の供給（ソース）と吸収（シンク）ができる増幅回路を備えており、正負の領域をスムーズに行き来することができます。

この動作領域は、電圧を縦軸、電流を横軸としたグラフにおいて「4象限（フォー・クアドラント）」と呼ばれます。第1象限（正電圧・正電流）と第3象限（負電圧・負電流）では通常の電源として負荷に電力を供給し、第2象限（正電圧・負電流）と第4象限（負電圧・正電流）では電子負荷装置のように負荷からの電力を吸収します。これにより、電源でありながら電子負荷の役割も同時に果たすことが可能な仕組みとなっています。

バイポーラ電源の主な特徴

バイポーラ電源の最大の特徴は、ゼロクロス（0Vや0A）を通過する際の卓越した連続性と応答速度です。一般的な電源で極性を反転させる場合、一度出力をオフにするかスイッチングを行うため、出力が途切れる瞬間にノイズが発生したり不連続な時間が生じたりします。しかし、バイポーラ電源はリニア制御方式などを採用していることが多く、正から負、あるいは負から正へと滑らかに出力を変化させることができます。

また、高速応答性能を備えている点も大きな特徴です。直流電源でありながら、数10kHzから数100kHzという非常に広い周波数帯域を持ち、入力信号に応じた任意の波形（正弦波、三角波、矩形波、サージ波形など）を高速かつ高精度に出力できます。つまり、高速な高出力パワーアンプ（増幅器）としての性質も兼ね備えています。

さらに、前述の4象限動作により、回生電力を吸収できる点も特徴的です。モーターのような逆誘起電力を発生する負荷や、コンデンサのような電荷を蓄える負荷を接続した場合でも、電圧のオーバーシュートや不安定化を防ぎ、安定した制御を維持することができます。

バイポーラ電源の主な用途

バイポーラ電源はその高度な応答性と4象限動作を活かし、最先端の研究開発や製造ラインでのテストにおいて幅広く活用されています。

代表的な用途の一つが、電子部品や半導体の特性評価です。例えば、積層セラミックコンデンサ（MLCC）やインダクタの過渡応答特性試験、二次電池の充放電試験などに使用されます。コンデンサの充電（正電流）から放電（負電流）への切り替えを瞬時に行えるため、実際の動作環境に近いシミュレーションが可能です。

自動車分野においても不可欠な存在です。車載電装品は、エンジン起動時のバッテリー電圧低下や、オルタネータが発する交流ノイズなど、複雑な電圧変動に晒されます。バイポーラ電源を使用することで、国際規格（ISO 16750など）に準拠した過渡電圧変動試験や、直流に交流を重畳させる試験を精度高く再現できます。

磁性材料やモータの評価にも使用されます。電磁石やソレノイドに正負の電流を交互に流すことで、磁化曲線（ヒステリシスループ）の測定が容易に行えます。また、モータ駆動時の過渡状態や回生ブレーキ時の挙動評価においても、電力の引き込み動作が可能なバイポーラ電源が威力を発揮します。

その他、めっき工程での電極極性の高頻度な交替制御や、バイオ・化学分野での電気泳動、プラズマ生成用電源など、極性反転と高速制御が求められる多岐にわたる産業分野で利用されています。
