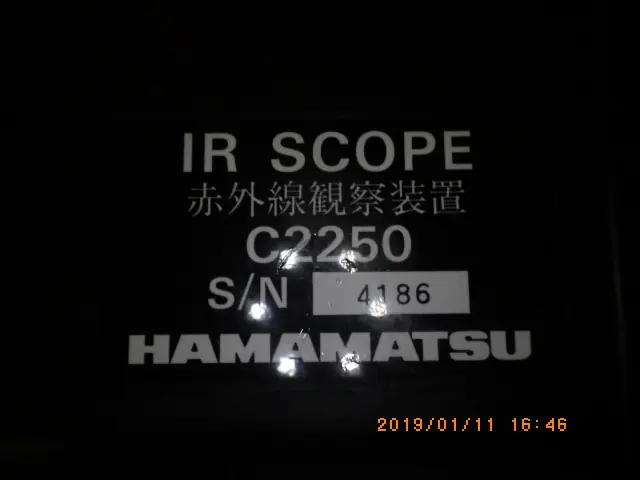

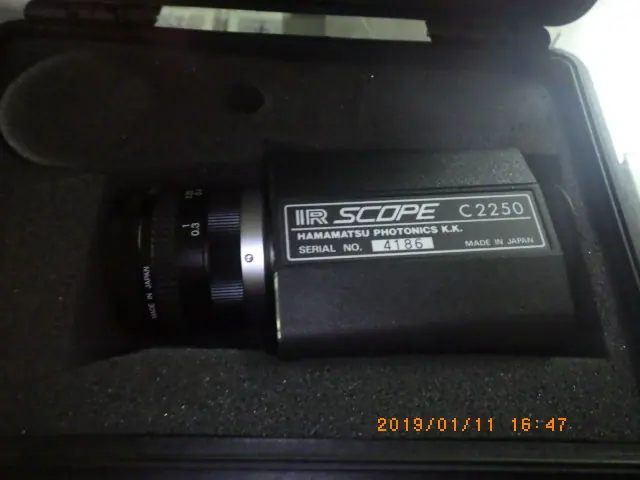

中古 浜松ホトニクス HAMAMATSU CORPORATION IRスコープ C2250

■ 顕微鏡用IRスコープの仕組み

顕微鏡に搭載されるIR（赤外線）スコープは、人間の目には見えない波長域（約0.75〜1000μm）の赤外線を利用してサンプルを観察・分析する光学システムです。

可視光はシリコンや多くの樹脂などの物質によって遮断されますが、特定波長の赤外線（近赤外線や短波長赤外線など）はこれらの物質を透過する物理的特性を持ちます。IRスコープはこの透過光、または試料表面からの反射光や熱放射（中・遠赤外線）を捕らえます。

ハードウェア構造としては、通常のガラスレンズでは赤外線が吸収されてしまうため、ゲルマニウムやセレン化亜鉛、あるいは反射鏡を用いた特殊な光学系が使用されます。集光された赤外線は、InGaAs（インジウム・ガリウム・ヒ素）センサーやマイクロボロメータといった専用の検出器に入射し、電気信号に変換されます。この信号を画像処理技術によってデジタル化することで、リアルタイムでモニター上に可視化画像として再構成する仕組みとなっています。

■ 顕微鏡用IRスコープの主要な特徴

• 非破壊での内部透視観察
• サンプルを破壊・切断することなく、シリコンウェハの裏面や封止樹脂の内部、多層構造の境界領域をそのまま観察できます。貴重な試作品や不具合品を傷つけずに内部構造を解析できる点が最大のメリットです。

• 化学構造の同定能力（分光顕微鏡）
• 赤外分光法（FT-IR等）と組み合わせることで、形状の観察だけでなく、微小領域に存在する物質の分子構造や成分分析が可能です。目視では判別できない有機微小異物の特定に威力を発揮します。

• 微小発熱の可視化（ホットスポット解析）
• 長波長赤外線を検知するスコープでは、ミクロンレベルの微細な領域における微小な温度変化を可視化できます。通電中の微小回路における異常発熱箇所をピンポイントで捉えることができます。

• 可視光との親和性と操作性
• 現代の顕微鏡用IRスコープは、可視光による通常観察と同軸で光学系が設計されているものが多く、可視画像と赤外画像を簡単に切り替え、あるいは重ね合わせて比較評価できます。

■ 産業分野における具体的な用途

• 半導体・電子デバイス分野
• シリコン貫通ビア（TSV）の位置合わせ確認、ウェハブロッキングやボンディング面の空洞（ボイド）欠陥の検出、ICチップ内部の配線断線チェックに欠かせません。また、通電時の微小なショート箇所を特定する故障解析（ホットスポット検出）にも広く用いられています。

• 高分子・化学・材料分野
• 多層フィルムの各層の厚み・境界面の観察、液晶ディスプレイ用部材に含まれるミクロンサイズの微小異物の成分解析、樹脂製品の劣化度合いの分布評価などに活用されています。

• 医薬品・バイオ分野
• 錠剤中における有効成分と添加物の分散状態（結晶多形など）の非破壊マッピングや、生体組織を切片化・染色することなくそのままの状態で観察・分析する用途で活用が進んでいます。

• 精密機器・品質保証分野
• 製品表面の微細な有機汚染物質の同定、接着剤の塗布状態や硬化深度の確認、あるいは製品の偽造防止技術の検証など、最先端の品質管理および製造ラインの不具合原因究明において重要な役割を果たしています。
