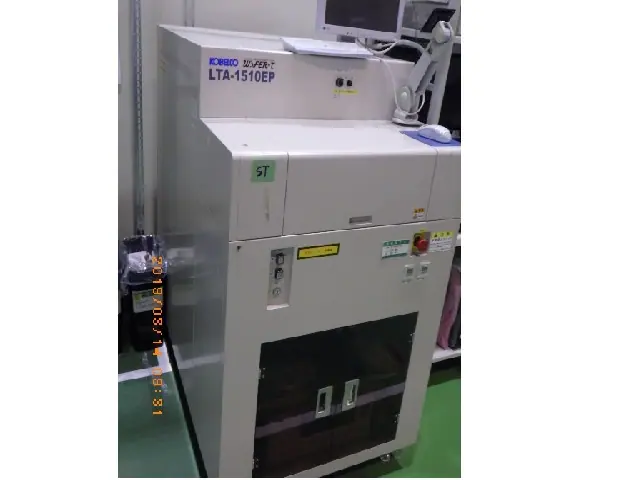

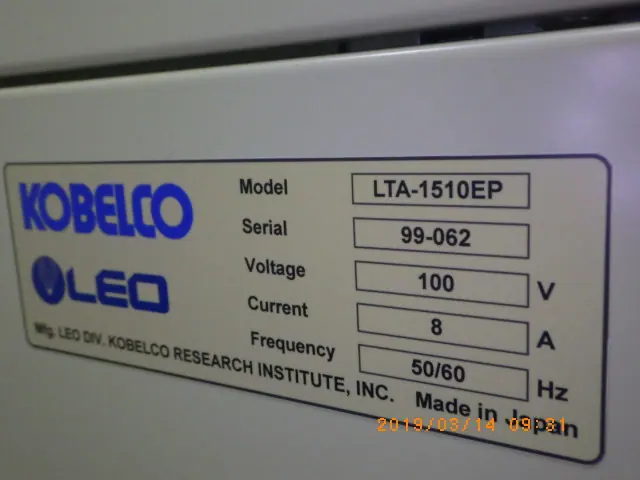

中古 コベルコ科研 ライフタイム測定装置 LTA-1510EP

太陽光発電（PV）分野におけるライフタイム測定装置は、シリコンウェハやインゴット内部の「少数キャリア寿命（マイノリティキャリアライフタイム）」を測定・評価するための産業用精密測定機器です。太陽電池の発電効率を大きく左右するウェハの品質を非破壊で高精度に診断できるため、太陽電池の製造ラインや研究開発において不可欠な装置となっています。

【ライフタイム測定装置の主な特徴】
太陽電池の変換効率は、光によって生成された電子と正孔（キャリア）が再結合して消滅するまでの時間、つまり少数キャリア寿命の長さに依存します。寿命が長いほど電子を効率よく電流として取り出せるため、結晶欠陥や不純物の少ない高品質なシリコンであると言えます。
本装置の最大の特徴は、非接触・非破壊での測定が可能である点です。ウェハの表面に物理的なダメージを与えることなく瞬時に内部状態を可視化できます。また、面内における寿命の分布をカラーマップとして視覚化する二次元マッピング機能を備えたモデルが多く、局所的な欠陥や不純物の濃縮箇所を容易に特定できます。さらに、数秒から数十秒程度という極めて短時間での測定を実現しており、大量生産を行うインライン検査での自動化にも対応しています。

【ライフタイム測定装置の測定原理と仕組み】
ライフタイム測定の基本構造は、半導体にパルス光（レーザーやフラッシュランプ）を照射し、それによって発生したキャリアが減少（再結合）していく過程をセンサーで追跡するというものです。代表的な測定手法として「マイクロ波反射光導電衰減法（μ-PCD法）」や「準定常光導電法（QSSPC法）」などが挙げられます。
μ-PCD法では、高強度のレーザー光をシリコンウェハに一瞬照射して電子と正孔を励起させます。光照射を止めるとキャリアは急速に再結合して減少し、それに伴ってシリコンの導電率も低下します。この導電率の変化をマイクロ波の反射強度の減衰として捉えることで、キャリアの減衰時間を計測します。非接触かつ高速な測定が可能なため、ウェハ全体の寿命マッピングに広く採用されています。
一方、QSSPC法は定常的な光を照射しながらキャリア濃度と導電率を測定する方法であり、幅広いキャリア濃度依存性を評価できるため、特にセル化プロセスの評価や研究開発分野で重宝されています。また、近年ではフォトルミネッセンス（PL）現象を利用し、発光強度から即座にライフタイム画像を取得する高速なシステムも普及しています。

【主な用途と活用シーン】
ライフタイム測定装置は、シリコンの鋳造から最終的な太陽電池セルの完成に至るまで、太陽光パネルの製造工程全体で幅広く利用されています。
まず、原料であるシリコンインゴットや切断後のシリコンウェハの受入・出荷検査で使用されます。結晶の成長過程で発生した転位や微細な欠陥、金属不純物の混入状態を判別し、不合格品の早期排除や品質によるグレード分けを行います。
次に、太陽電池のセル製造ラインにおける工程管理です。セル製造ではシリコン表面の欠陥を修復して再結合を防ぐ「パッシベーション処理」が極めて重要となります。このパッシベーション膜の性能や耐熱性を評価するためにライフタイム測定が用いられ、成膜条件の最適化や歩留まり向上に貢献します。
さらに、次世代太陽電池の研究開発にも不可欠です。TOPCon（トンネル酸化膜構造）や異種接合（ヘテロ接合）技術、ペロブスカイト・シリコンタンデム型太陽電池など、変換効率25%を超える高効率セルの開発において、極めて微細なキャリア制御の状態を正確に把握するための評価ツールとして活用されています。
