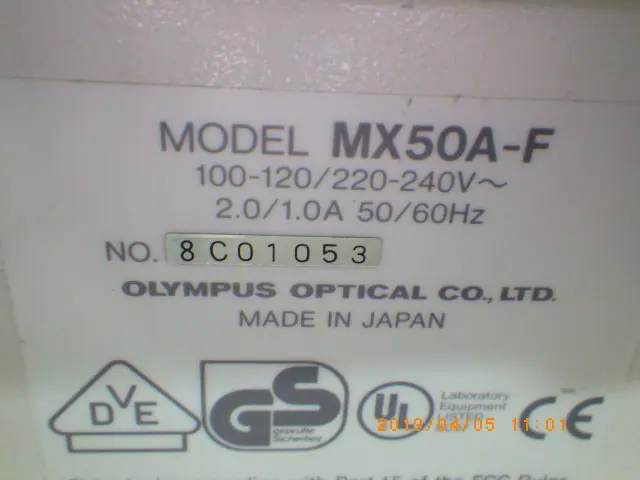

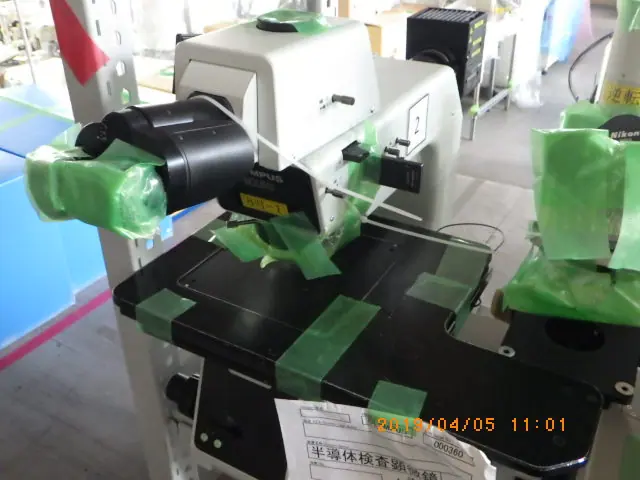

中古 オリンパス Olympus 金属顕微鏡 MX50

金属顕微鏡は、主に金属や合金、半導体、セラミックスといった光を通さない不透明な試料の微細な表面構造を拡大観察するために開発された光学顕微鏡です。一般的な生物顕微鏡が試料の裏側から光を照射して透過光を観察するのに対し、金属顕微鏡は試料表面に光をあててその反射光を観察する点に根本的な違いがあります。

金属顕微鏡の仕組み

金属顕微鏡の核心となる構造は「同軸落射照明（どうじくらくしゃしょうめい）」と呼ばれる光学システムです。一般的な顕微鏡とは異なり、対物レンズ自体が照明の集光レンズの役割も兼ねています。光源から発せられた光は鏡筒内のハーフミラーなどを通って対物レンズに入り、試料表面に垂直に照射されます。そして試料表面で反射した光が再び対物レンズを通り、接眼レンズやカメラに届いて像を結びます。この構造により、光を透かさない分厚い金属塊でも影を作らずに鮮明な像を得ることができます。

• また、目的に応じて多様な観察手法を選択できる点も大きな仕組みの特徴です。
• 明視野観察：垂直に光をあてる最も基本的な観察法で、平坦部を明るく、斜面や凹凸を暗く見せます。
• 暗視野観察：斜めから光をあて、微細な傷や段差で生じる散乱光だけを捉えて鮮明に浮き彫りにします。
• 偏光観察：偏光板を用いて光の振動方向を揃え、金属の結晶方位や組織の相、内部歪みを色のコントラストとして可視化します。
• 微分干渉観察：光の干渉を利用し、ナノメートル単位の極めて微小な表面の凹凸を立体的な像として強調します。

金属顕微鏡の特徴

金属顕微鏡には、産業用・研究用材料の解析に適した独自の特徴が備わっています。

第一に、非破壊での表面観察が可能な点です。生物顕微鏡のように試料を薄くスライスする必要がなく、部品の表面を研磨・腐食処理（エッチング）するだけでそのまま観察できます。

第二に、高い解像力と幅広い倍率性能です。低倍率から1000倍を超える高倍率まで切り替えが可能で、金属の結晶粒径や微小な介在物の状態を精密に捉えることができます。

第三に、デジタル技術との高い親和性です。高精度カメラや解析ソフトと連携することで、観察像のリアルタイム表示に加え、結晶粒径の自動測定、相の面積比率計算、三次元での高さ解析などを容易に行えます。

金属顕微鏡の主な用途

金属顕微鏡は、工業製品の品質管理から最先端の材料開発まで、幅広い分野で活用されています。

• 金属材料の微細組織観察
• 鉄鋼やアルミニウムなどの結晶組織（フェライトやマルテンサイトなど）を観察し、材料の強度や硬度、耐食性といった機械的性質を評価・予測します。

• 品質管理と工程検査
• 自動車や精密機械の製造過程において、めっき膜厚の測定、表面熱処理の浸炭層・窒化層の深さ確認、鋳造品の欠陥検出などに利用されています。

• 破損・不具合の解析
• 製品の破断面やクラックの進展経路を観察することで、金属疲労、応力腐食割れ、強度不足など、破損やトラブルの原因究明（故障解析）を行います。

• 半導体・電子部品の検査
• プリント基板の配線パターンチェック、半導体ウェハの傷や微少異物の検出、はんだ接合部のボイド確認など、エレクトロニクス分野の精密検査に不可欠です。

• 新素材の研究開発
• 金属基複合材料やセラミックス、高分子材料などの開発において、組織の相分離状態や添加剤の分散性を確認・評価するために用いられます。
