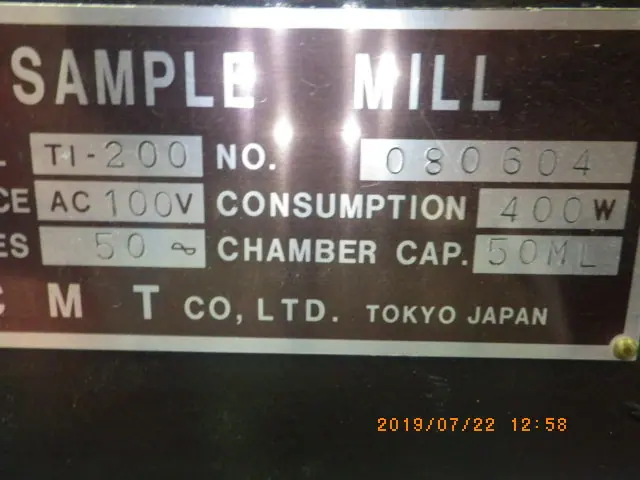

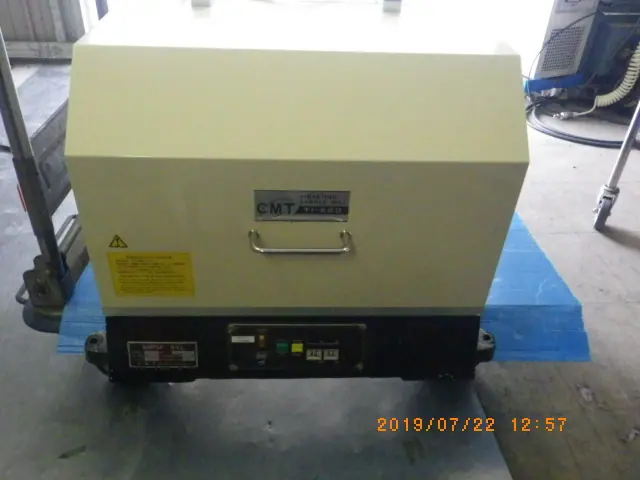

中古 シー・エム・ティ 高速振動試料粉砕機 TI-200

振動ミルの仕組み

振動ミルは、粉砕容器の中に被粉砕物（原料）とボールやロッドなどの粉砕メディアを封入し、容器全体に高速な振動を与えることで粉砕を行う装置です。一般的な回転式ボールミルが重力を利用してメディアを上部から落下させるのに対し、振動ミルは偏心モーターや振動発生機を用いて、容器自体を毎分1000〜3000回程度の高周期、振幅数ミリメートルで激しく揺動させます。

この高速振動によって、容器内部のメディアは高頻度かつ高エネルギーで相互に衝突し、高速で転動・摩擦し合います。被粉砕物は、メディア同士の激しい接触の間に挟み込まれることで、「衝撃」「圧縮」「摩擦（剪断）」の3つの力を同時に連続して受けます。時間あたりのエネルギー照射密度が圧倒的に高いため、メディア同士の接触機会が飛躍的に増大し、短時間で効率的な微粉砕が可能となる仕組みです。構造としては、試料を毎回入れ替えるバッチ式のほか、連続的に原料を供給・排出する連続式システムも存在します。

振動ミルの特徴

振動ミルの最大の特徴は、極めて高い粉砕効率と処理時間の短縮にあります。従来の回転式粉砕機と比較して投入エネルギーの利用効率が高く、短い時間で目的の粒径まで粉砕できるため、生産性の向上や省エネルギー化に大きく貢献します。装置サイズに対して処理能力が高いため、設置スペースをコンパクトに抑えられる点もメリットです。

また、数微米（ミクロン）からサブミクロン、さらには条件によってナノサイズに達する超微粉砕に対応できます。投入するエネルギー量や粉砕時間の調整によって過粉砕を防ぎ、粒度分布の揃った高品質な粉末を得ることが可能です。

汎用性の高さも魅力の一つです。液体と一緒に粉砕する湿式粉砕はもちろん、粉体のみの乾式粉砕にも対応します。さらに、容器内を密閉して不活性ガスを充填した状態での粉砕や、ジャケット構造を用いた冷却・加熱環境下での処理も容易です。これにより、熱に弱い薬品や、空気中で酸化しやすい先進材料の加工も安全に行えます。

加えて、強力な剪断エネルギーを利用して、粉砕と同時に相変態や合成反応を起こさせるメカノケミカル反応の促進装置としても高く評価されています。

振動ミルの主な用途

振動ミルはその高い粉砕力と多様な運転条件への対応力から、幅広く高度な産業分野で活用されています。

電子・電気材料分野では、積層セラミックコンデンサ（MLCC）に使用されるチタン酸バリウムなどの電子セラミックス原料や、リチウムイオン二次電池の正極材・負極材、全固体電池向けの固体電解質などの製造に多用されています。デバイスの性能を左右する超微粒子化と均一な分散において重要な役割を果たします。

化学・塗料・インク分野では、顔料、染料、触媒、樹脂粉末の微粉砕および分散処理に用いられます。自動車用塗料や機能性インクなどでは、粒径を精密に揃えることで発色性、塗膜強度、耐久性を向上させています。

医薬品・食品・化粧品分野では、難溶性薬物の吸収性を高めるための微粒子化や、植物の細胞壁を破壊して有効成分を効率よく抽出するプロセスに利用されます。汚染を防ぐため、高純度アルミナやジルコニア、ステンレスといった接粉部材質が選定されます。

鉱物・資源・リサイクル分野では、シリカ、鉱石、ガラス、セラミック廃棄物などの硬質・難粉砕物の破砕や、廃電子基板から有用金属を剥離・回収するための前処理に貢献しています。新素材開発の分野でも、グラフェンなどのナノ材料創製や複合材料のメカニカルアロイング処理に欠かせない装置となっています。
