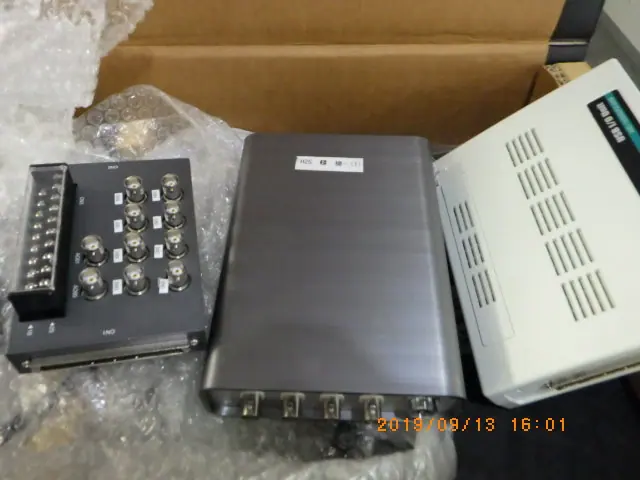

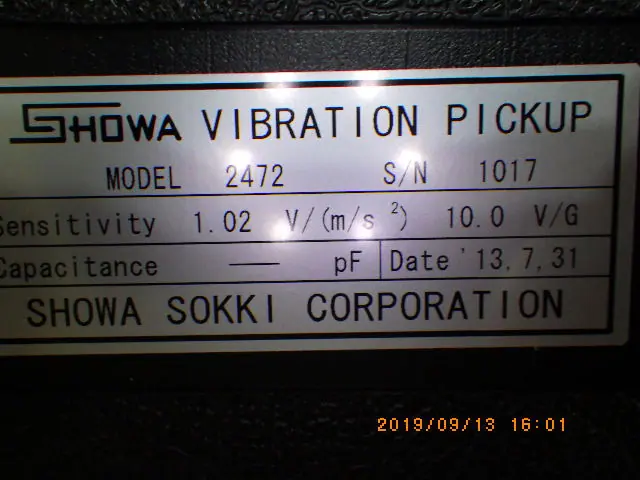

中古 昭和測器 振動計

振動計の基本的な仕組み

産業用機械や設備の保全・品質管理において不可欠な振動計は、物体が振幅や周期を持って動く「振動」を電気信号に変換して数値化する計測機器です。主に加速度、速度、変位という3つの物理量を検出・算出します。

最も普及しているのが圧電式の加速度センサーを用いた仕組みです。圧電素子（ピエゾ素子）に振動の力が加わると、その力に比例した電荷が発生します。この電荷を電圧信号に変換・処理することで、振動の強さや周波数を割り出します。圧電式センサーは小型で堅牢、かつ幅広い周波数帯域を高精度に捉えられるため、多くの振動計で採用されています。

非接触で測定する仕組みには、レーザードップラー方式や渦電流方式があります。レーザードップラー方式は、照射したレーザー光の反射波からドップラー効果を利用して速度や振動を捉えます。渦電流方式は、高周波磁界を利用してセンサーと金属対象物との距離変化から微小な変位を測定するため、高速回転する軸の振れ測定などに活用されます。

振動計の主な特徴

産業用計測器としての振動計には、現場の高度なニーズや厳しい使用環境に対応するための特徴が備わっています。

一つ目の特徴は、異常の原因特定までを可能にする高度な周波数解析機能（FFT解析）です。機械の故障前段階では、人間では感知できない微小な異常振動が発生します。現代の振動計は、単に振動の大きさを測るだけでなく、波形を周波数成分ごとに分解・分析することで、ベアリングの不具合や軸の偏心、ギアの破損など、異常の具体的原因を診断できます。

二つ目の特徴は、IoTやネットワークと連動したリアルタイム常時監視性能です。センサーを機械に常設し、振動データを連続送信することで、遠隔地から24時間監視が可能です。設定した閾値を超えた際に警告を発するアラート機能により、突然の機械停止事故を防ぎ、予兆保全に貢献します。

三つ目の特徴は、高い耐環境性と多様な製品形態です。工場内は高温、多湿、油分、電磁ノイズなど過酷な環境が多いため、防塵・防水規格や防爆構造を有した製品が多く存在します。また、巡回点検用のポータブル型から設備固定型、非接触型まで、目的に応じて選べます。

産業現場における振動計の用途

振動計は製造業を中心に、事故防止や品質向上を実現する重要機器として多様な用途で活用されています。

最も代表的な用途が、産業機械の「状態監視・予兆保全（CBM）」です。モーター、ポンプ、コンプレッサー、風力発電タービンなどは、部品の摩耗や軸ズレによって固有の異常振動を発します。振動計で定期計測または常時監視を行うことで、故障の兆候を早期に捉えて計画的に修理し、ライン停止による損失を防ぎます。

次に、製造ラインでの「品質管理・出荷前検査」用途です。自動車部品や精密モーターなどの完成品に対して振動測定を行い、異音や不要な振動がないかを定量的に検査します。これにより検査精度の平準化と信頼性向上を実現します。

さらに、プラント配管や橋梁などの大型構造物の耐震・劣化診断、工事現場での作業振動モニタリングなど、安全管理の分野でも重要な役割を果たしています。
