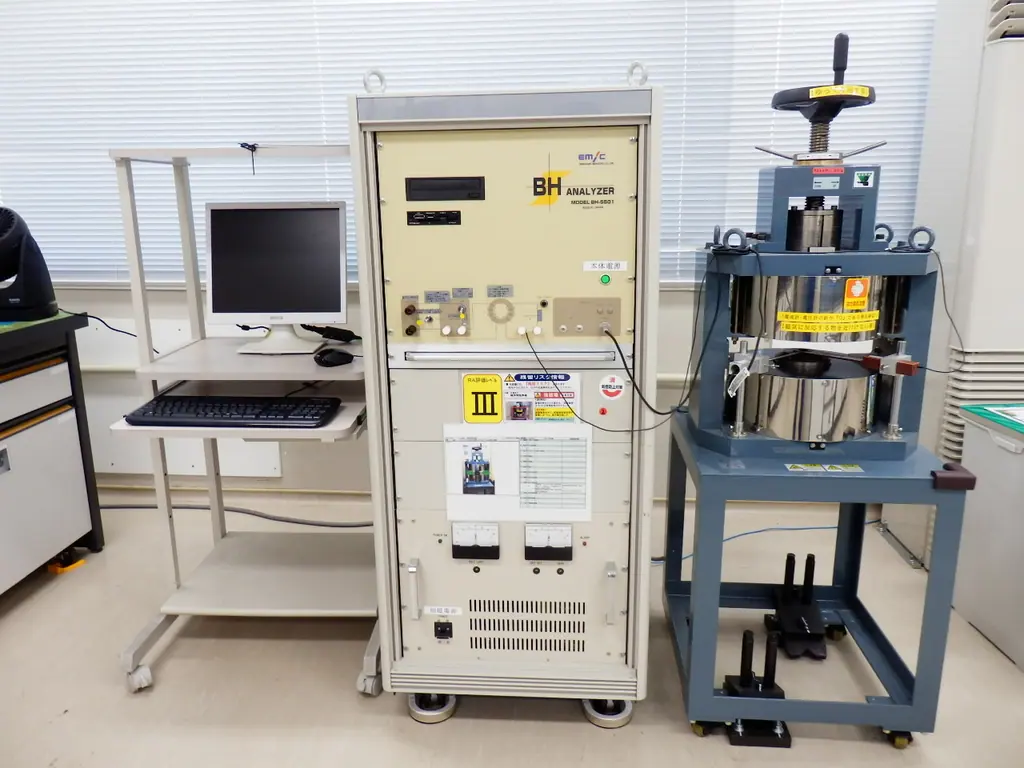

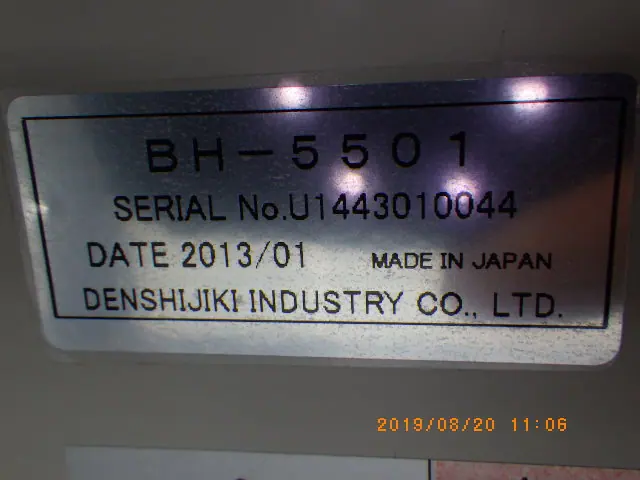

中古 電子磁気工業 BHメーター（磁気特性測定装置） BH-5501

磁気特性測定装置（BHメーター）は、磁性材料の磁気的な挙動を定量的に評価・分析するための精密計測機器です。物質に外部から磁界（H）を加えた際、その物質内部にどれほどの磁束密度（B）が生じるかという相互関係を表す「BHヒステリシスループ（磁気履歴曲線）」を測定・描画する仕組みを持っています。

基本的な仕組みとして、測定対象となる試料を設置する励磁用コイルまたは電磁石、外部磁界の強さを検知するHコイルやホール素子、そして試料内部に生じた磁束の変化を検出するBコイル（探知コイル）とフラックスメーター（磁束計）などで構成されます。励磁コイルに電流を流して外部磁界Hを変化させると、試料が磁化されます。このとき、外部磁界の強さHと試料内に発生した磁束密度Bを同時に連続計測し、直交座標系にプロットすることで独特のS字状を描くヒステリシスループが得られます。測定方式には、静的な磁気特性を測る「直流BHメーター」と、高周波域での動的特性や損失を測る「交流BHメーター」が存在し、評価目的に応じて使い分けられます。

BHメーターの特徴は、磁性材料の性能指標となる多様なパラメーターを一度の測定で網羅的に取得できる点にあります。得られたBH曲線からは、飽和磁束密度、残留磁束密度、保持力（抗磁力）、最大エネルギー積、透磁率、ヒステリシス損失（鉄損）などの重要な物理量を正確に算出可能です。
近年の装置はデジタル制御技術の向上により、測定の自動化が進んでおり、試料をセットするだけで波形制御からデータ処理、グラフ化までを短時間で行えます。また、加熱・冷却装置と組み合わせることで、実使用環境に即した温度変化に対する磁気特性の推移を評価できる点も大きな特徴です。ネオジム磁石のような強磁場を必要とする硬質磁性材料（ハード磁性体）から、トランスの鉄心などに用いられる高透磁率な軟質磁性材料（ソフト磁性体）まで、対象材料の特性に合わせた専用の測定システムが提供されています。

主な用途として、自動車の電動化（EV/HEV）分野が挙げられます。駆動モーターの高効率化や小型化には、使用される電磁鋼板の鉄損抑制や、ネオジム磁石の耐熱性・保持力評価が不可欠であり、BHメーターによる詳細な解析が行われています。
電力・電子機器分野では、変圧器（トランス）やインダクタ、ノイズフィルターのコア材となるフェライト、アモルファス、ナノ結晶材料の性能評価に利用されます。高周波化に伴うエネルギー損失を最小限に抑えるための材料選定や設計検証において、交流BHメーターが重要な役割を果たします。
その他、磁性材料メーカーにおける新素材の研究開発、電子部品メーカーでの受入検査、製品製造ラインでの品質管理（QA/QC）など、磁気技術が関わる幅広い産業分野で導入されています。
