中古 キーサイト(HP/アジレント) Keysight テスト フィクスチャー １６０４７Ａ
本体価格(税別、送料別)10,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- キーサイト(HP/アジレント) Keysight
- 型式
- １６０４７Ａ
- 機種
- テストフィクスチャー
- 管理番号
- Z2008040212
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
１６０４７Ａ の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 測定対象部品 | アキシャル・リード部品、ラジアル・リード部品 |
|---|---|
| 周波数帯域 | DC ～ 13 MHz |
| 最大DCバイアス電圧 | ±35 V |
| 測定器側接続方式 | 4端子対（BNCコネクタ直結） |
| DUT側接続方式 | 2端子 |
| 使用温度範囲 | 0 ℃ ～ 55 ℃ |
| 外形寸法 | 約 124(W) × 31(H) × 62(D) mm |
| 重量 | 約 204 g |
| 主な適合測定器 | 4274A、4275A、4284A、4294A、E4980Aなど、標準的な4端子対コネクタを搭載した各種LCRメータおよびインピーダンスアナライザ |
キーサイト(HP/アジレント) Keysight １６０４７Ａ の装置概要 AIによる記述です

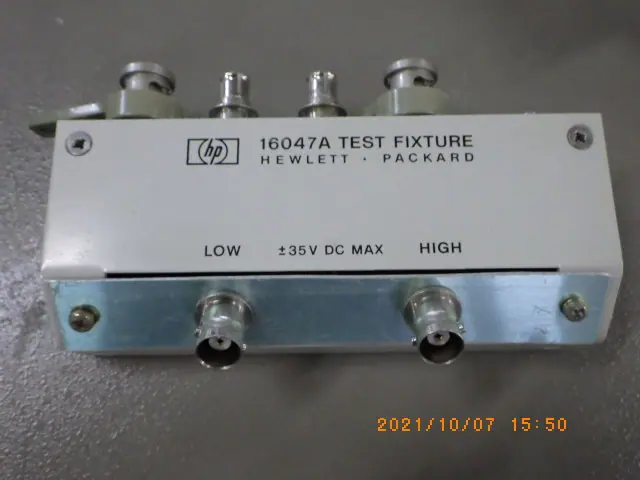

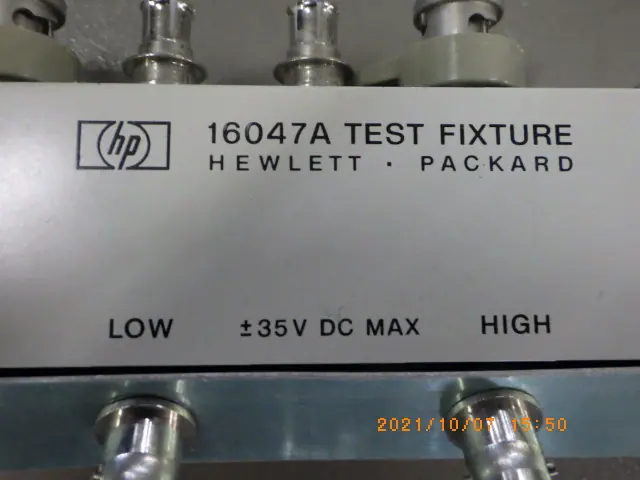

インピーダンスアナライザやLCRメータのフロントパネルに直接取り付けて使用する、アキシャル・リードおよびラジアル・リード部品向けの直結型テスト・フィクスチャです。本体の4端子対コネクタ（BNC）に接続することで、コンデンサ、インダクタ、抵抗といった各種電子部品のインピーダンス特性を高精度に評価できます。
測定周波数は直流（DC）から最大13 MHzまで対応しており、低周波から中周波数帯域における部品の基本特性テストに幅広く適用可能です。さらに、最大±35 Vの直流バイアス電圧を印加できる仕様となっており、電圧依存性を持つコンデンサなどの実働条件に近い状態での測定をサポートします。
測定対象となる電子部品（DUT）のリード線間隔や形状のばらつきに柔軟に対応できるよう設計されており、スルーホール部品の容易な着脱が可能です。これにより、オープン・ショート補正を含む測定のセットアップを迅速に行うことができ、研究開発や品質保証、生産ラインの検査工程において、作業効率と測定データの再現性確保に寄与します。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
