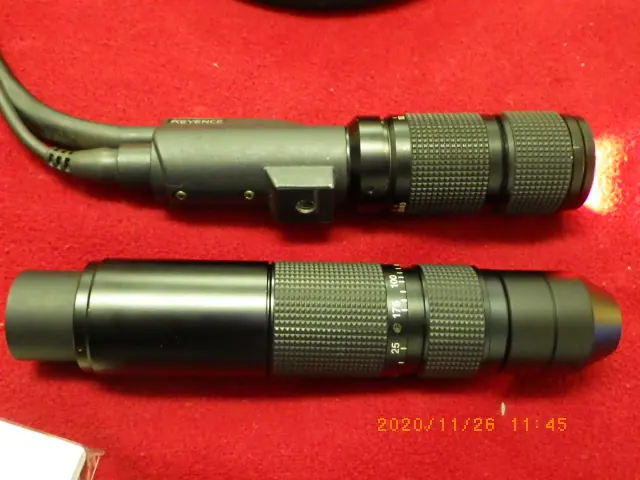

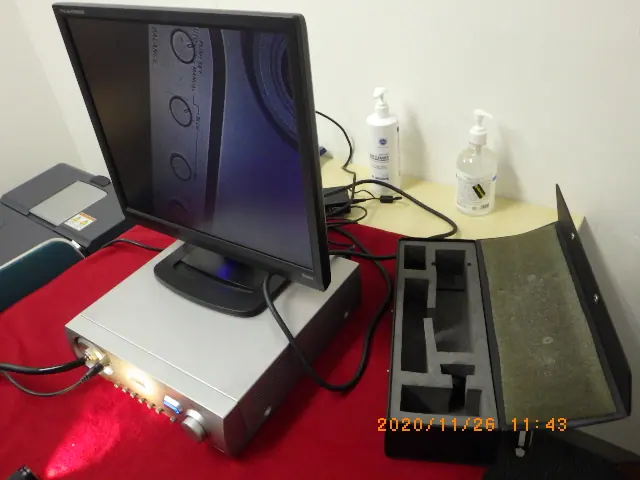

中古 キーエンス Keyence デジタルマイクロスコープ VH-5000

デジタルマイクロスコープの仕組み

デジタルマイクロスコープは、接眼レンズを覗くのではなく、CCDやCMOSなどの撮像素子（イメージセンサー）を介して対象物をモニター上に表示する観察装置です。

対物レンズを通った光は撮像素子によって電気信号へ変換され、画像処理エンジンを経て高精細な映像としてディスプレイに出力されます。この基本構造に加え、観察対象に応じた多様な照明システムが組み込まれています。全方向から均一に光を当てるリング照明や、反射を抑える偏光照明、凹凸を強調する側方照明などを切り替えることで、過度なテカリや影を防ぎ、鮮明な像を得ることが可能です。

また、レンズやステージを電動で上下させながらピント位置の異なる画像を連続撮影し、それらをデジタル処理で瞬時に合成する仕組みを備えています。これにより、高倍率観察時でも手前から奥まで全体にピントが合った画像を作成できるほか、画像の奥行き情報から3D形状データを生成することもできます。

デジタルマイクロスコープの特徴

デジタルマイクロスコープの大きな特徴は、観察・撮影・計測・解析を1台で完結できる点にあります。

まず、モニター観察による作業性の高さが挙げられます。光学顕微鏡のように姿勢を固定して覗き込む必要がないため長時間の作業でも疲れにくく、複数人で同時に同一の画面を確認しながら迅速に意思決定を行えます。

次に、充実したデジタル処理機能です。画面上の対象物に対して、2点間距離、角度、面積などを高精度に計測できます。深深度合成によって全体にピントを合わせた画像を作成したり、3Dグラフィックとして立体化させて高さや表面粗さを測定したりすることも容易です。

さらに、観察の自由度が高いことも強みです。単一のレンズで低倍率から高倍率まで無段階ズームできる機器が多く、レンズ交換の手間がかかりません。角度調整が可能なスタンドや手持ち（ハンディ）観察に対応したモデルを使えば、大型部品の側面や複雑な形状の対象物も最適な角度から観察できます。

デジタルマイクロスコープの主な用途

デジタルマイクロスコープは、高い利便性と多機能性から幅広い分野で導入されています。

電気・電子・製造分野では、プリント基板のはんだ付け状態の検査、半導体部品の微細なクラック（ひび割れ）確認、金属部品の摩耗や腐食の観察に広く用いられています。不良解析や品質管理において、正確な寸法計測と鮮明な画像データの記録が求められる現場で重宝されています。

研究開発・材料分野では、新素材の表面状態の観察、樹脂の破断面解析、フィルムの多層構造の厚み測定などに活用されています。非接触で3D形状や高さを捉えられるため、微細な構造評価に役立ちます。

医療・バイオ・食品分野では、皮膚や毛髪の観察、医薬品の結晶解析、食品への異物混入検査や包装材のシール不良チェックなどに利用されています。さらに、文化財の修復や絵画の鑑定など、対象物を傷つけずに細部を観察したい領域でも高い評価を得ています。
