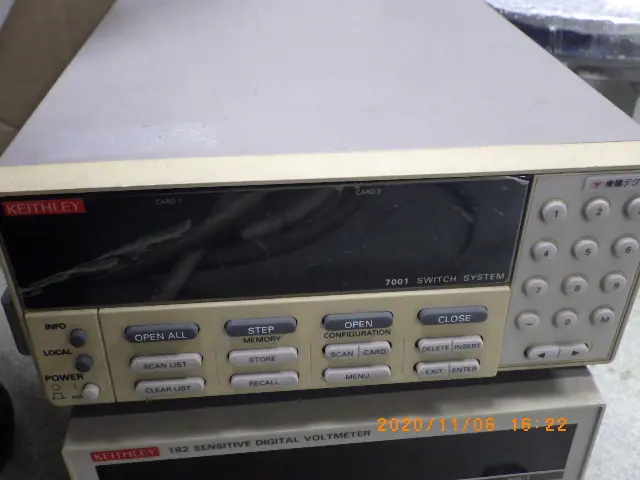

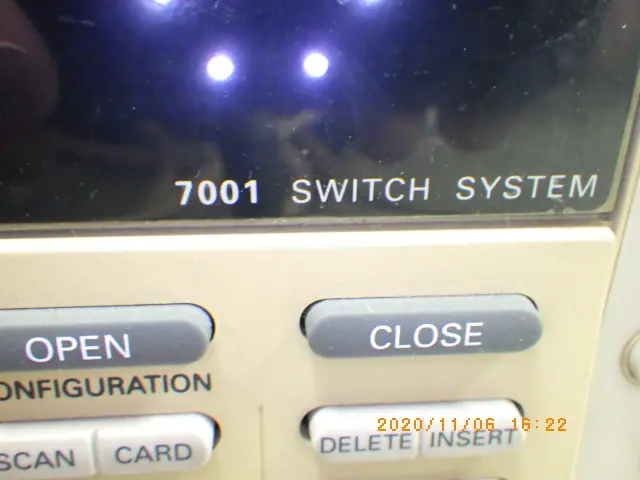

中古 ケースレイ Keithley スイッチシステム 7001

産業機械や電子機器の開発・製造現場において、電気計測器におけるスイッチシステムは、多数の測定対象と各種計測器を効率的に接続・切り替えるための不可欠なコンポーネントです。手動による配線の繋ぎ変えを排除し、テストプロセスの自動化、高精度化、そして省時間化を実現するために広範に活用されています。

スイッチシステムの仕組み

スイッチシステムの基本的な仕組みは、複数の信号入力と出力を切り替えるためのリレー回路や半導体スイッチをマトリクス状またはトポロジー状に配置し、それを制御ソフトウェアや内部コントローラによって自動制御するものです。

代表的な回路構成（トポロジー）には以下のような種類があります。

• マルチプレクサ（MUX）
• 複数の入力信号の中から1つの信号を選択して1つの出力に送る、あるいはその逆を行う構成です。多点の温度測定や電圧監視など、1台の計測器で順番に複数の対象を測定する際に利用されます。

• マトリクススイッチ
• 複数の入力と複数の出力を自由な組み合わせで接続できる構成です。任意の測定点に任意の信号源や計測器（デジタルマルチメータやオシロスコープなど）を柔軟に割り当てることができます。

• 汎用・パワーリレー
• 高電圧や大電流の信号をオン・オフ制御するための構成です。電源の供給切り替えやアクチュエータの駆動などに用いられます。

切替素子には、メカニカルリレー（電磁リレー）、リードリレー、半導体スイッチ（FETやSSR）などが用途に応じて使い分けられます。メカニカルリレーは接触抵抗が低く高耐圧に優れますが、動作速度や寿命に限界があります。一方、半導体スイッチは摩耗がなく超高速な切り替えが可能ですが、漏れ電流やオン抵抗の影響を考慮する必要があります。

スイッチシステムの特徴

電気計測器におけるスイッチシステムは、単なる信号の切替器にとどまらず、計測の正確性とシステムの拡張性を支える多くのすぐれた特徴を備えています。

第一に、高密度化と多チャンネル化です。限られたラックサイズやモジュール内に数百から千を超える接続点を高密度に実装できます。PXIやLXIといった標準規格に対応したモジュール型のシステムが多く、必要に応じてチャンネル数を柔軟に拡張可能です。

第二に、計測精度を損なわない高い信号再現性です。微小な電圧や電流を扱う精密測定では、スイッチ接点での熱起電力（EMF）や浮遊容量、接触抵抗の変動が誤差の原因となります。計測用スイッチシステムは、これらの影響を極限まで低減するようシールド処理や特殊素材の接点が採用されています。また高周波（RF）信号用には、インピーダンスマッチングが施された専用のスイッチモジュールも存在します。

第三に、高度な自動化と同期機能です。GPIB、USB、LAN（LXI）などの通信インターフェースを介してプログラム制御が行えます。さらに、スイッチの切り替え動作と計測器の測定開始タイミングを同期させるハードウェアトリガ機能を備えており、全体のタクトタイムを大幅に短縮できます。

スイッチシステムの主な用途

スイッチシステムは、高効率なテストとデータ収集が求められるあらゆる産業分野で利用されています。

• 自動テスト設備（ATE）および製品検査ライン
• 電子基板（PCB）や半導体デバイス、車載ECU（電子制御ユニット）の出荷検査において、数百箇所に及ぶ検査ポイントを瞬時に切り替えて導通・機能テストを行います。人間の手作業を省くことで、ヒューマンエラーの防止と検査時間の劇的な短縮を実現します。

• バッテリーおよび多点データサンプリング
• 電気自動車（EV）用バッテリーパックや大規模な定置型蓄電池では、多数のセル電圧や温度をリアルタイムで監視する必要があります。マルチプレクサ構成のスイッチシステムを用いることで、1台の高精度デジタルマルチメータで数千箇所のセル情報を高速かつ正確に巡回測定できます。

• 耐久性・信頼性評価試験
• 製品開発段階における環境試験やヒートサイクル試験では、長時間にわたり多数のサンプルから温度、歪み、電圧変化などのデータを収集し続けます。スイッチシステムは信頼性の高い自動データロギングを可能にし、長期間の無人運転試験を支えます。

• 高周波（RF）・通信機器の評価
• 5G通信機器やレーダーシステム、各種無線モジュールのテストでは、RFスイッチシステムが用いられます。アンテナ切り替えや高周波信号の経路選択を劣化なく行い、ネットワークアナライザやスペクトラムアナライザとの組み合わせで多ポートの特性評価を迅速に行います。
