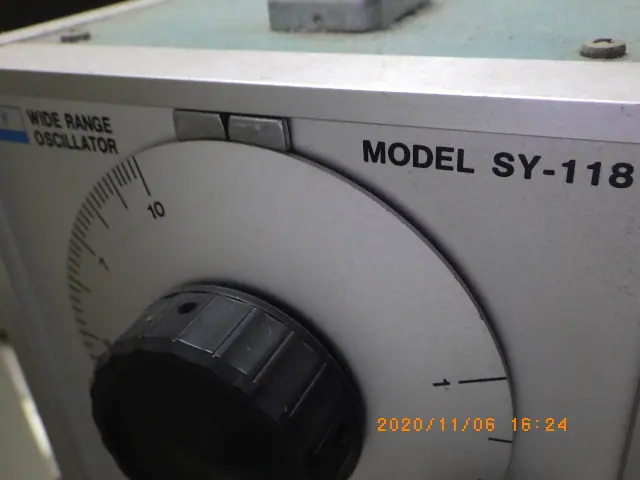

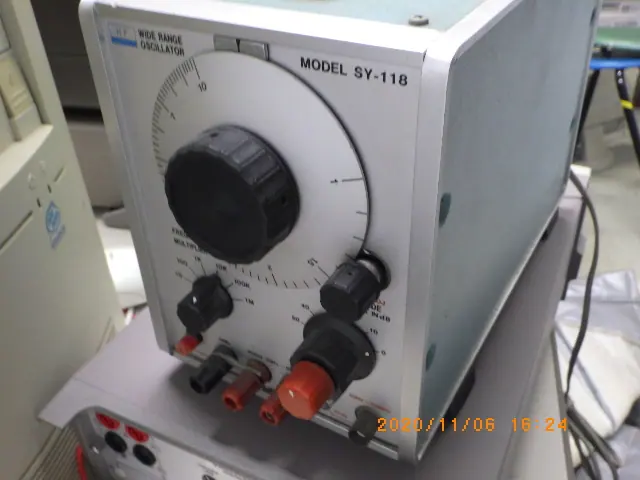

中古 エヌエフ回路設計ブロック NF 広帯域CR発振器 SY-118

本機は、オーディオ帯域から高周波帯域までの極めて幅広い周波数レンジを1台でカバーする広帯域CR発振器です。発振回路にRC（抵抗・コンデンサ）回路を採用しており、低歪みで安定した純度の高い正弦波と、立ち上がり特性に優れた方形波を出力することができます。

発振周波数は10Hzから10MHzまでの広帯域に対応しています。6段階のレンジ切り替えスイッチと、連続可変が可能なメインダイヤルの組み合わせにより、測定対象に合わせた直感的かつシームレスな周波数設定が可能です。低周波のオーディオ回路の特性試験から、高周波のビデオ信号帯域、アナログフィルタの応答評価、デジタル回路におけるクロック信号源の代用まで、多岐にわたる用途で活用できる汎用性の高さが特徴です。

出力波形は正弦波と方形波の切り替え式で、出力インピーダンスは50Ωに設定されています。出力レベルの調整機構として、10dBステップで切り替え可能なアッテネータ（減衰器）と連続可変ボリュームを標準装備しており、微小な信号レベルから最大出力まで正確に設定することができます。長年にわたり研究開発、生産・検査ライン、教育機関などにおける電子回路の基本評価用信号源として幅広く利用されてきた、極めて信頼性の高い測定器です。
