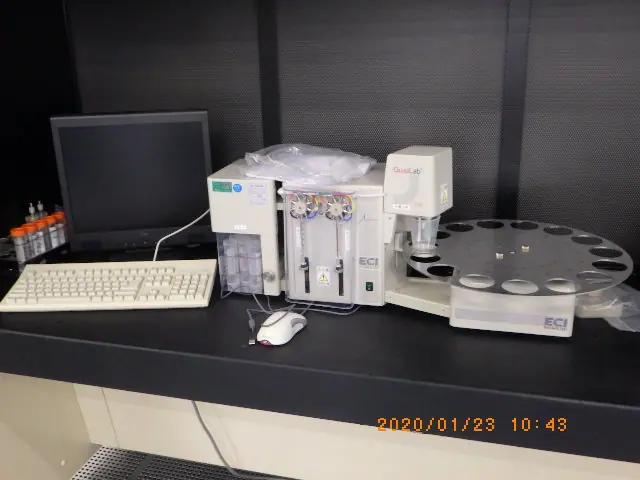

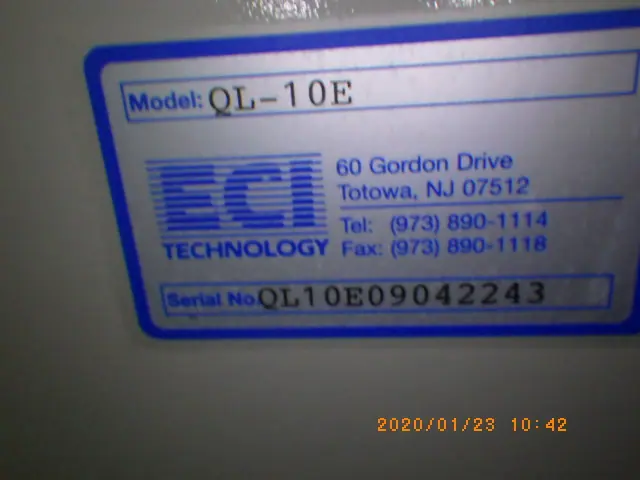

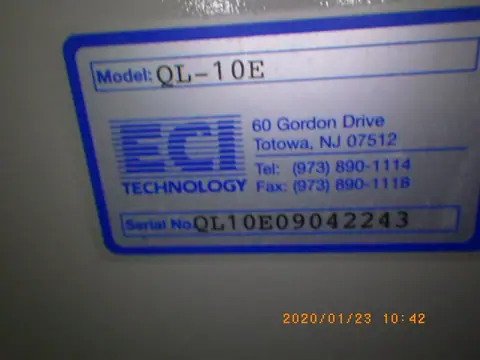

中古 ECIテクノロジー メッキ液管理装置（添加物濃度測定） QL-10E(ECI/CVS)

メッキ工程における品質安定化と歩留まり向上において、メッキ液の成分管理は極めて重要な役割を果たします。特にメッキ膜の均一性、光沢、密着性、機械的特性を左右する「添加物（光沢剤、抑制剤、平滑剤など）」は、電解反応や時間の経過に伴って消費・分解されるため、常に適切な濃度範囲に維持する必要があります。メッキ液管理装置（添加物濃度測定装置）は、これらの微量添加物濃度を自動で高精度に測定・管理するための専門的な計測・計量システムです。

装置の主な特徴

メッキ液管理装置の最大の特徴は、従来の手作業による分析作業を自動化し、高精度かつ高頻度なモニタリングを実現する点にあります。

第一に、インラインまたはオンラインでのリアルタイム・高頻度測定が可能です。手動のバッチ分析では測定の間隔が開き、濃度の急激な変動を見過ごすリスクがありますが、自動管理装置を導入することで、メッキ槽から直接液をサンプリングし、一定周期で継続的に濃度を監視できます。

第二に、ppm（100万分の1）やppb（10億分の1）レベルの極めて微量な添加物濃度を識別・測定できる高い検出感度を備えています。メッキ液には主成分（金属塩や酸・アルカリ）が高濃度で含まれており、その中から微量の有機添加物のみを正確に分離・定量する技術が組み込まれています。

第三に、計測結果に基づく自動補給システムとの強力な連携機能です。測定された濃度データが目標値から逸脱した場合、即座にフィードバック信号を補給ポンプに送り、不足分を正確に自動投入します。これにより、メッキ槽内の成分濃度を常に最適な範囲内に保つことができます。

第四に、安全性の向上と省力化です。有害な強酸や強アルカリ、有機薬品を含むメッキ液に作業員が直接触れる機会を大幅に減らし、分析作業にかかる人件費や作業負担を削減します。

測定の仕組みと動作メカニズム

メッキ液中の添加物濃度を測定する仕組みには、対象とする薬品の化学的・物理的特性に応じた複数の測定原理が用いられています。中でも最も代表的な技術がCVS法（Cyclic Voltammetric Stripping：周期電位走査剥離法）です。

CVS法は、回転ディスク電極を用いて電位を周期的に変化させ、電極表面への金属電着速度と剥離電気量を測定する手法です。添加物がメッキの電着反応を促進または抑制する効果を電気化学的に検出するため、単に薬品の絶対量だけでなく「有効に機能している添加物の活性度」を直接評価できるという大きなメリットがあります。光沢剤や抑制剤といった複数の添加物が共存するメッキ液であっても、解析アルゴリズムを組み合わせることで各成分を個別に定量可能です。

その他の測定法として、特定波長の光の吸収度から濃度を求める分光光度法（UV-Vis）や、液中の成分を高度に分離して測定する高速液体クロマトグラフィー（HPLC）、自動滴定機構なども用途に応じて採用されています。

システム全体の基本的な動作フローは以下の通りです。

1. 採液機構がメッキ槽から一定量の液を自動抽出する。
2. 必要に応じて稀釈や試薬の添加などの前処理を行う。
3. 測定部にてCVS法や分光法によるデータ取得を行う。
4. 制御部がデータを解析し、添加物濃度および活性度を算出する。
5. 測定結果を記録し、過不足があれば補給装置へ信号を送信して自動液補充を行う。
6. 測定用セルや配管を自動洗浄し、次の測定サイクルに備える。

主な用途と適用分野

添加物濃度測定機能を備えたメッキ液管理装置は、極めて高い膜品質制御が求められる先端産業から一般的な表面処理プロセスまで幅広く活用されています。

最も代表的な用途の一つが、半導体製造プロセスにおける銅配線メッキやTSV（シリコン貫通ビア）形成です。ナノメートルからミクロンオーダーの微細なパターンや深いホールに欠陥なく銅を充填するためには、抑制剤・促進剤・平滑剤のバランスを極限まで精密に制御する必要があります。メッキ液管理装置は、この超精密メッキの歩留まりを支える不可欠な装置となっています。

次に、プリント基板（PCB）やHDI（高密度相互接続）基板の製造現場です。スルーホールやビルドアップ層のビア埋めメッキにおいて、ボイド（空洞）の発生を防ぎ、均一な膜厚を形成するために高度な添加物管理が行われています。

さらに、自動車部品や電子部品の機能性メッキ（ニッケル、亜鉛、金、銀メッキなど）や、装飾用メッキのラインでも広く利用されています。耐食性や導電性、耐摩耗性、外観の光沢感を均一に保ち、製品ロット間の品質バラつきを抑制する目的で導入されています。
