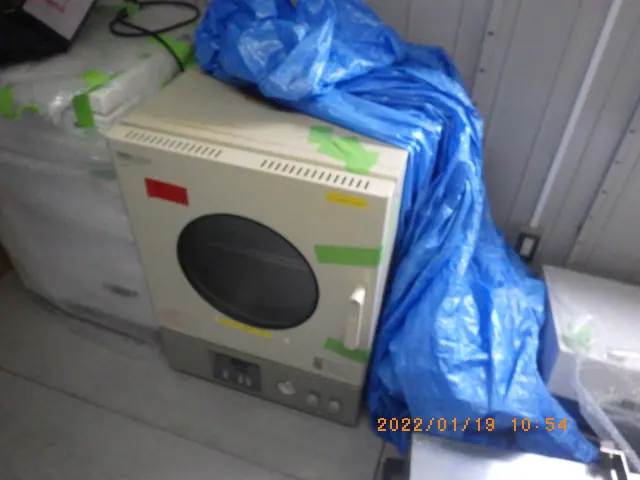

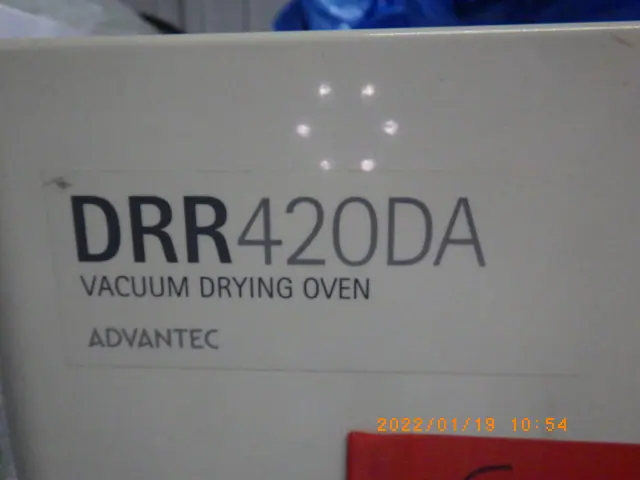

中古 アドバンテック Advantec 真空オーブン DR420DA

真空オーブンの仕組みと動作原理

真空オーブンの加熱・乾燥プロセスは、気圧と物体の沸点との関係を利用した仕組みに基づいています。通常の大気圧下において、水の沸点は100℃ですが、減圧して真空状態に近づけることで、水の沸点は大幅に低下します。たとえば、庫内を数hPa程度まで減圧すると、水は30℃前後という低温であっても蒸発し始めます。

真空オーブン内では、真空ポンプを用いて庫内の空気を排出して気圧を下げ、ヒーターによって対象物を加熱します。真空下では空気による熱伝導が期待できないため、棚板からの直接的な熱伝導や輻射熱を利用して熱を伝えます。これにより、減圧によって下がった沸点を利用し、低温のままで対象物に含まれる水分や有機溶媒を急速かつ効率的に気化させて取り除くことができます。

真空オーブンが持つ主な特徴

真空オーブンには、一般的な温風循環式オーブンにはない多くのすぐれた特徴があります。

まず最大のメリットは、熱に弱い対象物でも品質を損なわずに乾燥できる点です。低温で水蒸気や溶剤を気化できるため、加熱による変質、熱分解、変色などを最小限に抑えることができます。

次に、酸素が極めて少ない真空環境下で処理を行うため、対象物の酸化を防止できる特徴があります。金属の変色や油脂分の劣化、高分子材料の酸化分解を防ぎながら乾燥作業を進めることが可能です。

さらに、物体の内部や微細な隙間に入り込んだ水分・溶媒を取り除きやすい点も挙げられます。気圧が低くなることで、複雑な形状の部品や多孔質材料の奥深くに存在する気泡や水分が膨張・気化しやすくなり、短時間でムラなく完全乾燥させることができます。これに関連して、樹脂やシリコンの成形時に含まれる気泡を抜く脱泡処理にも高い効果を発揮します。

また、密閉された環境で処理を行うため、気化した危険な有機溶媒が室内に飛散するのを防ぎ、回収装置と組み合わせることで安全に溶媒を再利用・処理できる点も安心感につながります。

さまざまな産業分野における具体的な用途

真空オーブンは、その高度な機能から、製造業から先端科学技術の研究分野まで幅広く活用されています。

電子部品・半導体分野では、プリント基板や半導体パッケージ、電子材料の乾燥プロセスで必須の設備となっています。微細化が進むデバイスの内部に残った微細な水分を確実に除去し、製品の信頼性向上や熱ストレスによる破壊を防ぐために使用されます。また、リチウムイオン二次電池の電極シートやセル製造における厳格な水分除去プロセスでも重要な役割を果たしています。

化学・高分子材料分野においては、樹脂材料や接着剤、塗料の乾燥および脱泡処理に利用されます。成形前に内部の気泡を完全に除去することで、製品の強度や透明度を高めることができます。有機溶剤を含む試薬の乾燥や固形分の精製にも適しています。

製薬・バイオ・食品分野では、熱に非常に弱い医薬品原料、酵素、粉末エキスなどの乾燥に用いられます。有効成分の熱分解を防ぎつつ水分を抜くことで、品質を維持したまま長期間保存可能な粉末状態へと加工できます。

このほか、大学や企業の研究開発部門において、新材料の加熱試験、高純度試料の調整、宇宙環境を模した真空加熱実験など、実験室レベルでの多角的な用途にも対応しています。
