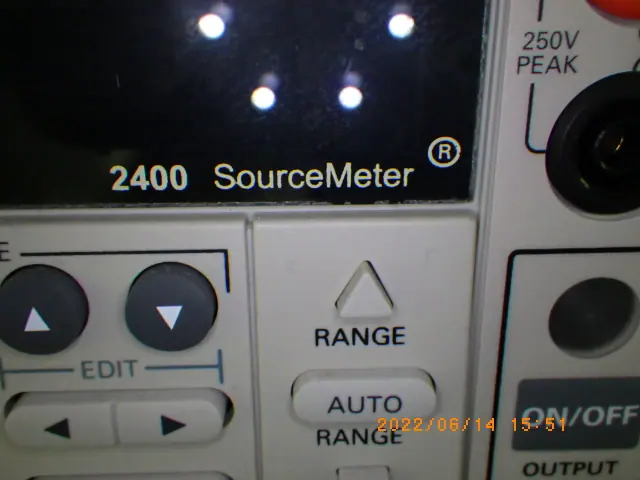

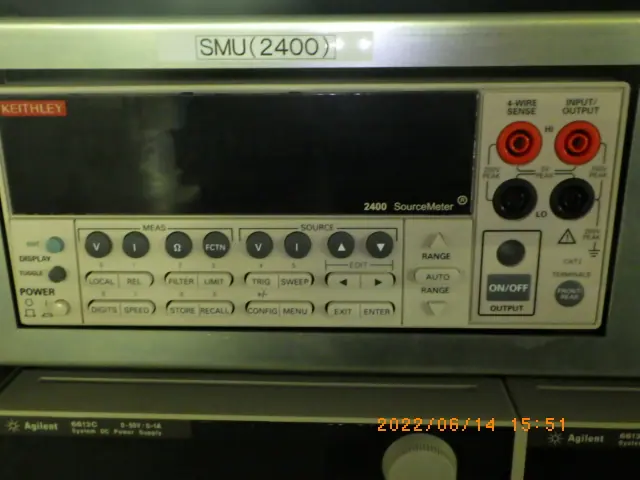

中古 ケースレイ Keithley ソースメーター 2400

ソースメーター（ソースメジャーユニット：SMU）は、高精度の直流電圧・電流源（ソース）機能と、高精度なデジタルマルチメータ（メジャー）機能を1台の装置に統合した電気計測器です。従来の計測システムでは、安定化電源、電流源、電圧計、電流計といった複数の機器を組み合わせ、複雑な配線とプログラム制御を行う必要がありましたが、ソースメーターはこれらを高次元で一つに集約した計測ソリューションを提供します。

最大の特長は、指定した電圧や電流を被測定物に正確に印加しながら、同時にその応答として発生する電流や電圧をリアルタイムかつ高精度に測定できる点にあります。また、多くのモデルが「4象限動作」に対応しています。これは、電力を供給する直流電源としての動作（第1・第3象限）だけでなく、外部からの電力を引き込んで消費する電子負荷としての動作（第2・第4象限）も1台で実行できることを意味します。

さらに、微小な信号を高感度に検出できる点も極めて大きな強みです。ピコアンペア（pA）レベルの超微小電流から数アンペアの大電流まで、極めて広いダイナミックレンジをカバーします。複数の機器を配線で接続する場合に発生する浮遊容量やノイズ、過渡応答の遅れを極限まで低減できるため、高速かつ再現性の高い計測データを得ることができます。

ソースメーターの内部には、精密なクローズドループフィードバック回路が組み込まれています。ユーザーが設定した電圧値または電流値を正確に出力するため、内部の基準源と実際の出力状態を常に監視し、歪みや外乱による変動を瞬時に補正します。

測定精度を担保する重要な技術として「4端子接続（ケルビン接続）」が採用されています。通常の2端子接続では、測定用ケーブル自体の抵抗や接触抵抗によって電圧降下が生じ、特に低抵抗測定や大電流出力時に大きな誤差の原因となります。ソースメーターでは、電流を供給する「フォース線」と、被測定物直近の電圧を検出する「センス線」を独立させることで、配線抵抗の影響を理論的に排除し、真の電圧値を正確に測定します。

また、高度なプログラマブル・スイープ機能を内蔵しており、電圧や電流を階段状やスロープ状に変化させながら、連続して電圧・電流特性（I-V特性）を自動で計測・描画する仕組みを備えています。これにより、応答速度の速い半導体素子などの動作特性を短時間で詳細に把握することが可能です。

ソースメーターはその高い汎用性と測定精度から、最先端の電子デバイス開発から製造ラインの品質検査まで幅広く利用されています。

代表的な用途の一つが、半導体デバイスの特性評価です。トランジスタ、ダイオード、MOSFET、ICなどの基本特性であるI-V特性の測定において、オフ状態の極小なリーク電流の検出や、オン状態の抵抗測定、ブレークダウン電圧の評価などに不可欠な存在となっています。近年需要が高まるSiCやGaNといったパワー半導体の評価においても、高電圧・大電流制御と高精度測定を両立する手段として活用されています。

オプトエレクトロニクス分野では、LED、有機EL（OLED）、レーザーダイオード、太陽電池（フォトボルタイクス）などの評価に多用されます。発光素子への正確な電流注入と発光効率の測定、あるいは受光素子や太陽電池が発電する電力の測定や最大電力点（MPPT）の算出など、電源動作と負荷動作をスムーズに切り替える特性が活かされています。

さらに、ナノテクノロジーや新材料の研究領域においては、カーボンナノチューブやグラフェン、有機半導体といった次世代材料の電気伝導性評価に利用されます。電池分野における全固体電池やリチウムイオン電池の微小自己放電測定、各種センサー素子の感度特性評価など、高精度な電気計測が求められるあらゆる産業領域で不可欠な計測機器となっています。
