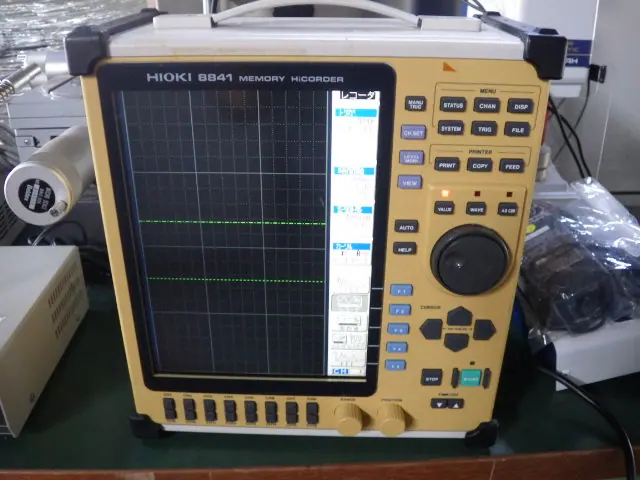

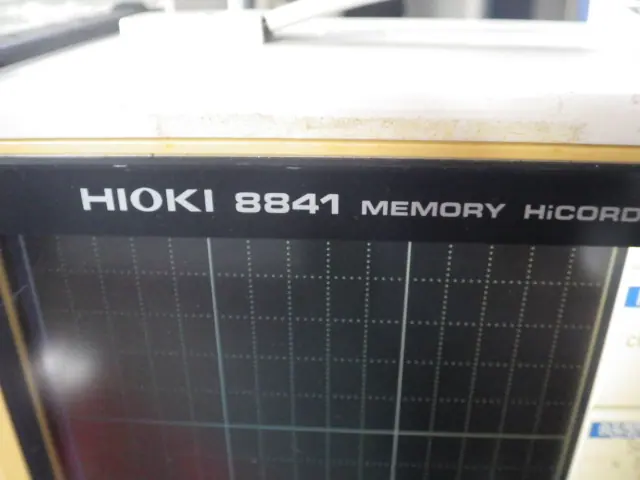

中古 日置電機 Hioki メモリーハイコーダ 8841

メモリーハイコーダの仕組み

メモリーハイコーダは、電圧や電流、温度などのアナログ信号をデジタルデータに変換し、高速でメモリに記録・表示する測定器です。オシロスコープの高速性とデータロガーの多チャネル・長期間記録性能を併せ持つ構造をしています。

測定は、信号を入力ユニットで受けることから始まります。最大の特徴として、入力チャネル間および本体間が電気的に高度に絶縁されており、電位差がある複数箇所の安全な同時測定が可能です。受け取った信号は内部のA/D変換器により高速でデジタル数値に変換され、直接内蔵メモリ（RAM）に送られます。大容量メモリを利用することで、異常が発生した前後の現象を遡って記録するプリトリガー機能も実現しています。蓄積されたデータは、リアルタイムでの画面表示や外部ストレージへの保存、高度な波形解析に用いられます。

メモリーハイコーダの主要な特徴

1つ目の特徴は、高速サンプリングと長時間記録の圧倒的な両立です。最高で1秒間に1億回を超える超高速で現象を捉え、瞬発的なノイズや波形の乱れを逃さず記録します。一方で、サンプリング速度を調整すれば数ヶ月に及ぶ長期的な観測にも対応できます。また、高速な過渡現象と緩やかな変動を同時に記録する二重化録画機能を備えるモデルもあります。

2つ目は、優れた絶縁性能と高耐圧性です。各チャネルが独立して絶縁されているため、一般的なオシロスコープでは不可能な、高電圧ラインやグランド電位が異なるポイントの安全な直接測定が可能です。

3つ目は、多様な入力モジュールによる高い拡張性です。ユニットを交換・追加することで、電圧や電流だけでなく、温度、歪み、周波数、CANなどの車載ネットワーク信号まで、異種の物理量を1台で完全に同期させて記録できます。

メモリーハイコーダの主な用途

自動車およびEV（電気自動車）の開発領域は代表的な活用場所です。インバータの高速スイッチング波形、モータ回転数、バッテリの充放電特性、ECU通信データを同時に記録し、電力効率の最適化や制御ソフトの不具合解析に用いられます。

電力・インフラ分野では、変電設備における遮断器の動作特性試験や、雷サージ・瞬時電圧低下といった電源トラブルの原因究明に使われます。再生可能エネルギー発電設備の電力品質評価にも不可欠です。

工場設備や産業機械の分野では、大型モータ起動時の過渡現象測定、メカトロニクス機器の振動・圧力と電気信号の相関解析、生産ラインの突発的な故障診断など、幅広いトラブルシューティングに役立てられています。
