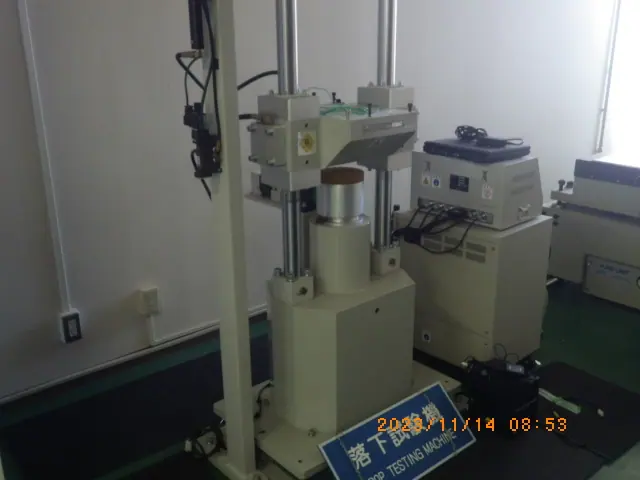

中古 吉田精機 落下試験装置 SDST-300

本装置は、スマートフォンやタブレット、電子部品などの小型精密機器および軽量包装品の耐衝撃性を評価するための落下試験装置です。最大重量約3.0kgまでの供試品に対応し、300mmから最大2000mmの範囲で任意の落下高さを正確に設定することができます。JISやIECなどの各種規格に基づく落下試験要件を満たすよう設計されており、客観的かつ再現性の高いデータ取得が可能です。

供試品の保持および解放には、空圧駆動による高速リリース機構を採用しています。これにより、試験品を自然落下に近い状態で落下させることができ、「面」「稜」「角」などあらかじめ設定した姿勢を維持したまま落下定盤上へ正確に衝突させることが可能です。解放時のアーム退避速度が試験品の自由落下速度を上回るため、落下中の姿勢の乱れやアームとの接触を防ぐ構造となっています。

剛性の高いガイドポストと堅牢な衝撃定盤を備え、反復試験による装置の歪みや摩耗を最小限に抑えます。動作には単相AC100Vの電源と0.5MPa以上の圧縮空気を必要とし、試験室の限られたスペースにも設置しやすい設計となっています。製品開発時のプロトタイプ評価から、量産工程における品質管理の抜き取り検査まで、広範な用途において信頼性の高い衝撃試験を実施できます。
