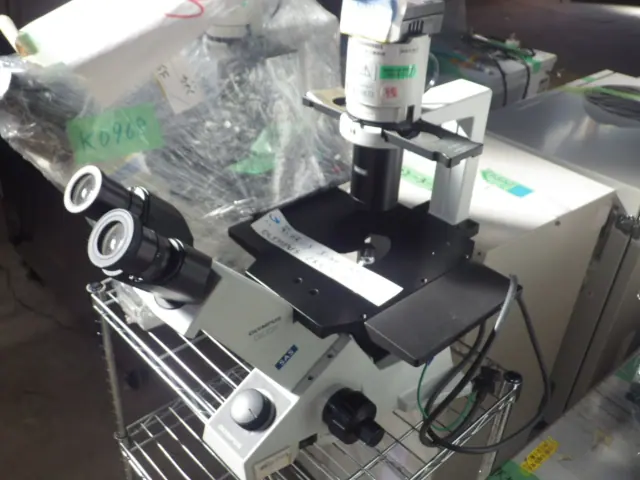

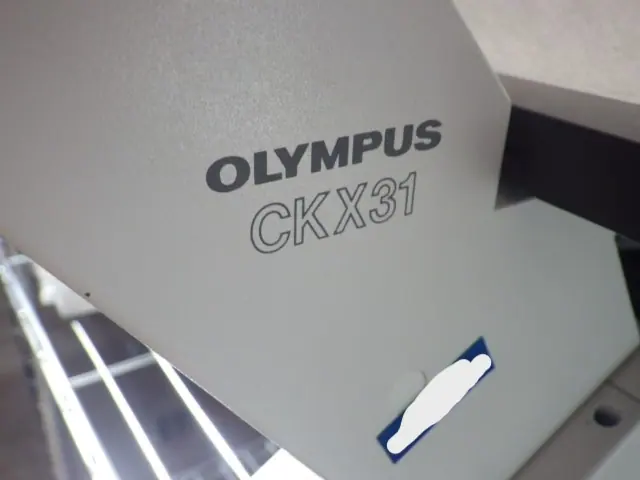

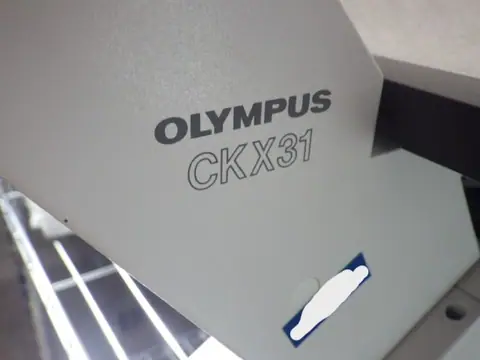

中古 オリンパス Olympus 倒立顕微鏡 CKX31SF
この商品は売却済みです(2024年6月)。同じ機種の在庫をご覧ください。
- メーカー
- オリンパス Olympus
- 型式
- CKX31SF
- 機種
- 倒立顕微鏡
- 管理番号
- Z24011729
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
ほかの倒立顕微鏡の在庫
倒立顕微鏡の在庫をすべて見る(4点) ›



CKX31SF の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 光学系 | UIS2 無限遠補正 |
|---|---|
| 観察法 | 明視野・位相差 |
| 照明 | 6V30W ハロゲンランプ |
| コンデンサ開口数 | 0.3 NA |
| コンデンサ作動距離 | 72 mm |
| レボルバー | 4穴 |
| ステージ寸法 | 160×250 mm |
| 焦準ストローク | 上7・下2 mm |
| 接眼レンズ視野数 | 20 FN |
出典: evidentscientific.com、belab.hkust.edu.hk
倒立顕微鏡とは
機種一般の解説です(AIによる記述)。この個体の仕様ではありません。
倒立顕微鏡は、対物レンズをステージの下に置き、試料を下側から観察する光学顕微鏡である。対物レンズと接眼レンズの倍率の積で像を得る原理は正立顕微鏡と同じだが、透過照明の光源とコンデンサはステージの上にあり、光は上から試料を透過する。正立型と同じ姿勢で覗けるよう、光軸は本体内で斜め上方に折り曲げられて接眼レンズへ導かれる。光路が長くなるため、対物レンズが作る一次像を接眼部まで送るリレー光学系が内蔵されている。総合倍率は数十倍から1000倍台が典型的な範囲である。
構造上の大きな特徴は、ステージ上方が開放されていることである。シャーレ、フラスコ、マルチウェルプレートの底に付着した細胞を、容器ごと底面越しに観察できる。正立型で培養液中の細胞を上から見ようとすると、培地や蓋が邪魔になって対物レンズを近づけにくいが、倒立型ではその制約がない。照明側には作動距離の長いコンデンサが組み合わされ、コンデンサを外せば背の高い多層フラスコを載せられる構成もある。
対物レンズも培養容器に合わせて設計される。一般の生物用対物レンズが厚さ0.17mmのカバーガラスを前提に収差補正されているのに対し、培養観察用の長作動距離対物レンズは1mm前後の容器底を想定している。底の厚さが想定から外れると球面収差で解像やコントラストが落ちるため、高倍率では補正環で厚さの違いを調整できるものがある。使う容器の材質と底厚を、対物レンズの表示と照らして選ぶことが実務上の要点になる。
多くの機種はステージを固定し、対物レンズを上下させて焦点を合わせる。試料位置が動かないので、マイクロマニピュレータによる細胞操作や顕微授精などの微細作業と相性がよい。重心が低く機械的に安定していることも、長時間の観察に有利に働く。
観察法は明視野に加え、位相差が基本となる。未染色の培養細胞はほぼ透明で明視野ではコントラストがつきにくいため、コンデンサ側のリング絞りと対物レンズ内の位相板により、細胞の厚みや屈折率の違いで生じるわずかな位相のずれを明暗の差に変えて見る。上位機では微分干渉や落射蛍光を組み合わせられ、蛍光の光源やフィルタは対物レンズと同じくステージの下側に組み込まれる。
用途の幅は広い。最も身近なのは培養室での日常点検で、位相差付きの小型機を使い、継代のタイミング判断、細胞の密度や形態の確認、コンタミネーションの早期発見を行う。研究用の大型機では、温度・CO2・湿度を保つ環境制御装置をステージ上に載せたタイムラプス撮影、薬剤応答の評価、多色蛍光イメージングに使われ、スピニングディスク共焦点や全反射蛍光(TIRF)と組み合わせて細胞内や細胞膜近傍の動態を捉える基盤にもなる。工業分野には金属材料の組織観察・検査向けの落射型倒立顕微鏡があり、研磨面を下向きに置くだけで観察面の水平が出るため、試料の高さや傾きをそろえる手間が省ける。
導入時は、使う容器の種類と高さ、必要な倍率と観察法、カメラの有無、蛍光や環境制御への拡張性を整理しておくと、機種の範囲を絞りやすい。
