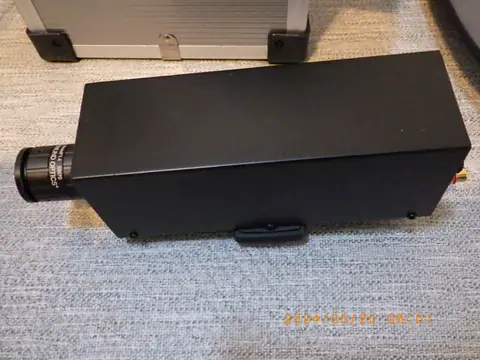

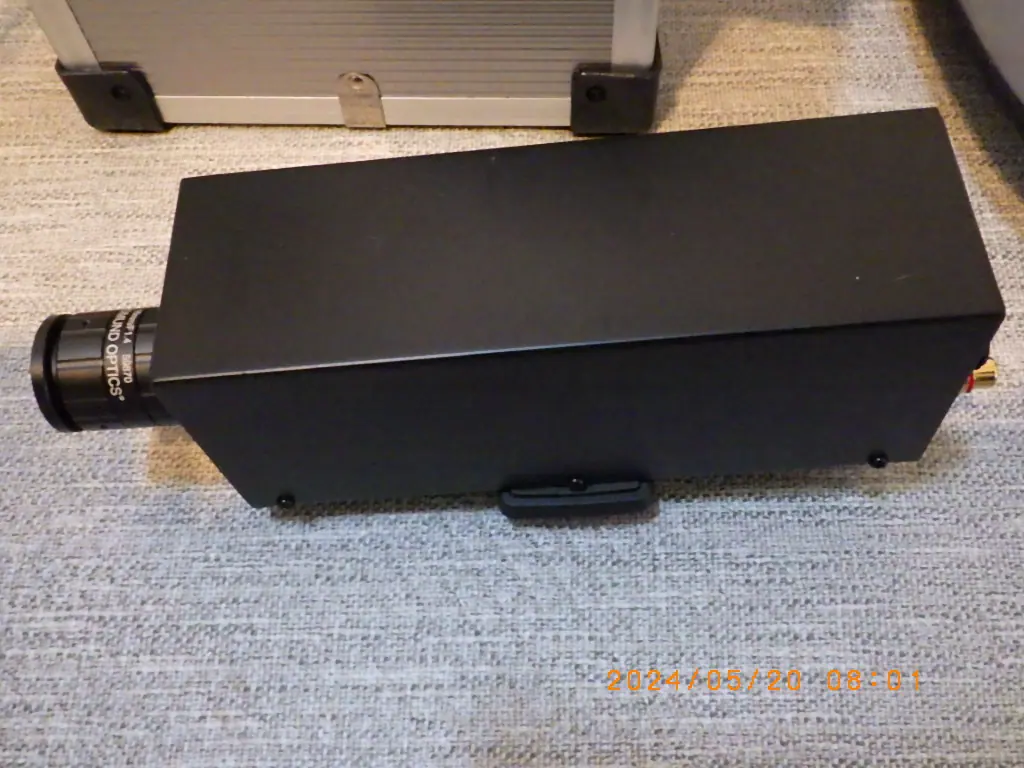

中古 エバ・ジャパン イメージング分光器 NH-1

イメージング分光器は、対象物の位置情報（二次元画像）と分光情報（波長ごとの光強度）を同時に取得できる高度な光学計測機器です。一般的なカラーカメラが赤・緑・青の3つの波長帯（RGB）の情報しか取得できないのに対し、イメージング分光器は紫外、可視光、近赤外、中赤外に至る広い波長領域を数十から数百の細かな波長帯に分割して測定します。最大の特徴は、対象物の「外観形状」だけでなく、人間の目では判別できない「物質の成分」「化学的特性」「物性のムラ」を非破壊かつ非接触で、面として一括で可視化できる点にあります。従来の分光器が対象物の「点」のデータしか得られなかったのに対し、空間的な広がりを持った「面」全体の詳細なスペックトラルデータを一度に収集できるため、産業領域での自動検査や解析の精度を飛躍的に向上させます。

仕組みの核心は、精密な光学系と二次元受光素子（CMOS、CCD、InGaAsセンサーなど）の高度な組み合わせにあります。産業用途で最も広く採用されている「プッシュブルーム（ラインスキャン）方式」では、対象物の直線状（1ライン）の光をスリットを通して機器内部に取り込みます。取り込まれた光は、内部の回折格子（グレーティング）やプリズムといった分光素子によって波長ごとに分散され、二次元センサーへと投影されます。このとき、センサーの横軸が「空間の位置（ライン上の場所）」、縦軸が「光の波長」として記録されます。対象物または装置自体を一定速度で移動させながら連続してスキャンを行うことで、縦・横の二次元位置情報に波長軸を加えた「ハイパースペクトルデータキューブ」と呼ばれる三次元データ構造をリアルタイムで構築します。各画素が固有の分光スペクトルを持つため、高度な画像処理アルゴリズムと組み合わせることで、特定物質の分布状態を瞬時にマッピングすることが可能となります。

産業機械や電気機器、電子部品分野における用途は非常に多岐にわたります。特に半導体や電子部品の製造工程では、極小の不具合や成分異常を検出するインライン検査装置として重要な役割を果たしています。具体的には、プリント基板上の微細な有機物汚れやフラックス残渣の検出、半導体ウェハ表面の薄膜の膜厚分布測定、有機ELやLEDディスプレイの発光色や輝度の面内ムラ評価などに活用されています。これらの検査は、従来のRGBカメラや目視検査では判別が不可能なレベルの微細な光学的変化を捉えることができます。

また、電気機器のリサイクルやマテリアルリサイクル分野においても不可欠な存在です。廃家電製品から回収されるプラスチック素材（ABS、PS、PP、PEなど）は外観や色が酷似している場合が多く、従来の画像処理での選別は困難でした。しかし、近赤外領域に対応したイメージング分光器を使用することで、コンベア上を流れる樹脂の材質をスペクトルの違いから瞬時に特定し、自動選別ロボットやエアノズルと連動させて高精度に選別できます。さらに、二次電池（リチウムイオン電池）の電極シートにおける塗工ムラや乾燥状態のモニタリング、太陽光パネルの欠陥検出、医薬品・食品製造における異物混入検査や成分検査に至るまで、品質管理や工程改善のための核となるセンシング技術として導入が進んでいます。
