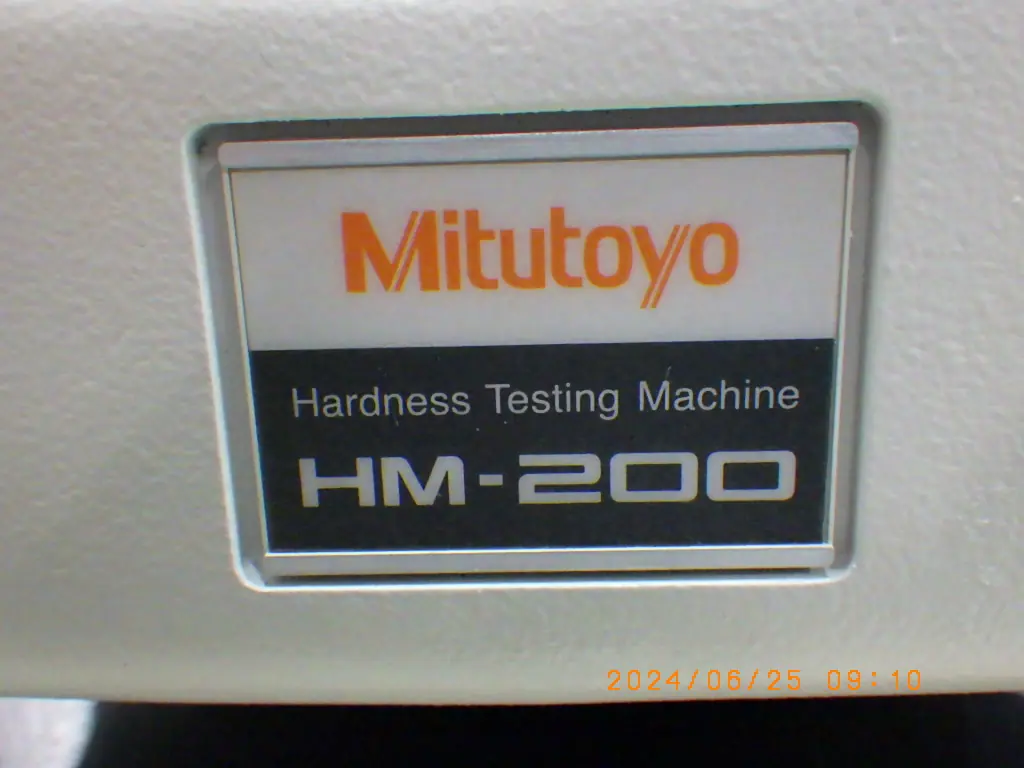

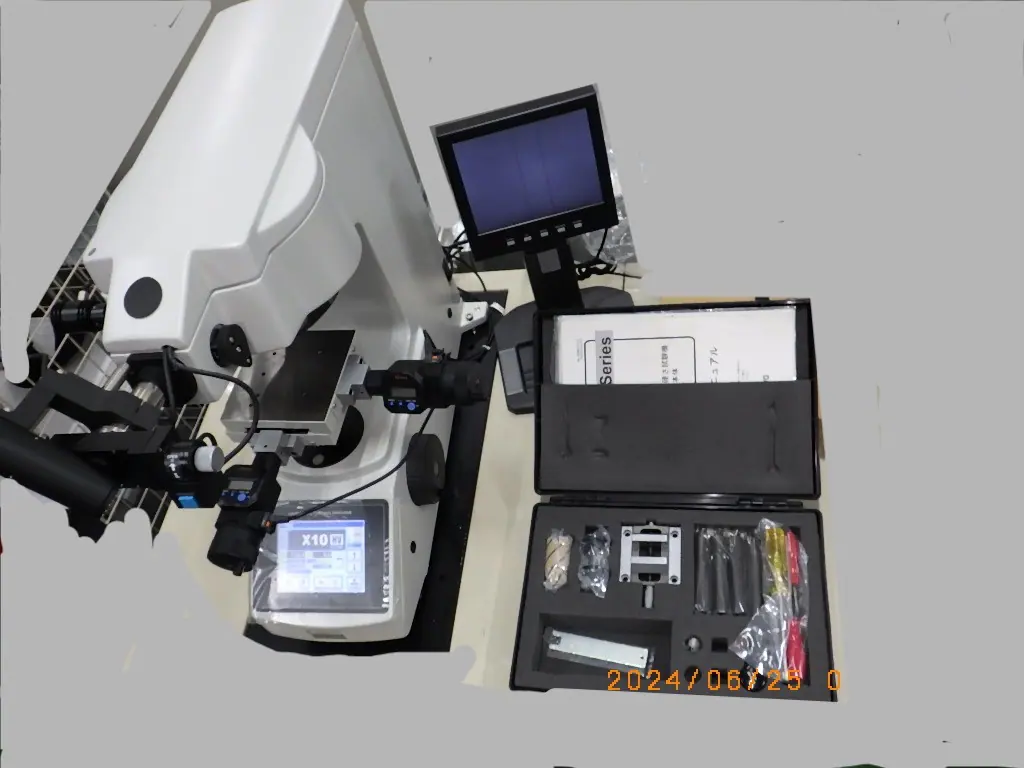

中古 ミツトヨ Mitutoyo マイクロビッカース硬度計 HM-200

ビッカース硬度計の基本構造と測定の仕組み

ビッカース硬度計は、材料の硬さを測定するための代表的な試験機であり、産業機械分野における計測・計量機器として不可欠な存在です。押し込み硬さ試験法の一種に分類され、固体材料の局所的な硬度を高精度に評価することができます。

その測定の仕組みは、対角角136度の正四角錐形をしたダイヤモンド圧子を、測定対象である試験片の表面に一定の試験荷重で押し付け、一定時間保持した後に荷重を解除するプロセスをとります。荷重を解除すると、材料表面には正方形のくぼみ（圧痕）が残ります。この圧痕の対角線長さ（縦と横の2方向）を光学顕微鏡で測定し、その平均値から圧痕の傾斜表面積を計算します。加えた試験荷重をこの表面積で割ることにより、ビッカース硬さ（HV）という数値が算出されます。

圧子に用いられる対角角136度という角度は、ブリネル硬さ試験における球圧子の接触面積と圧痕深さの関係を、正四角錐によって最も理想的に再現できるように設計されたものです。これにより、原理的に荷重の大きさを変えても得られる硬さの値が変化しない「幾何学的類似則」が成り立つという優れた物理的根拠を持っています。

ビッカース硬度計が持つ主な特徴

ビッカース硬度計が多くの産業現場で選ばれる最大の理由は、その極めて高い汎用性と測定精度にあります。

第一の特徴は、同一の原理・単位で超極軟質材料から超硬質材料までをシームレスに測定できる点です。ダイヤモンドは地球上で最も硬い物質であるため、ゴムのような極めて柔らかい材料を除くほぼすべての金属、セラミックス、超硬合金、ガラスなどの硬さを同一のスケールで比較できます。

第二の特徴は、微小な領域や薄い材料の測定に対応できる点です。試験荷重は数グラムという極小レベルから数十キログラムまで細かく設定可能です。特に、荷重を極小に抑えた「微小ビッカース硬度計（マイクロビッカース）」を用いることで、厚み数微米の表面処理層や、顕微鏡でしか視認できない金属組織の微小な一相のみの硬さをピンポイントで計測できます。

第三の特徴は、測定結果の信頼性が非常に高い点です。圧痕がクリアな正方形として形成されるため、対角線の長さを正確に読み取りやすく、測定者による誤差が発生しにくい構造になっています。また、圧痕自体が小さいため、製品を破壊することなく検査できる半非破壊試験としても機能します。

産業界における具体的な用途

ビッカース硬度計の用途は極めて広く、製造業における研究開発、品質保証、受入検査など多岐にわたる工程で活用されています。

最も代表的な用途が、金属製品の熱処理品質の評価です。自動車のギアや産業機械の軸受（ベアリング）などは、耐摩耗性を高めるために浸炭焼入れや高周波焼入れといった熱処理が施されます。ビッカース硬度計を用いて表面から内部に向かって一定間隔で硬さを測定することで、硬化層の深さや硬度変化のグラデーションを精度高く解析できます。

また、めっき処理、PVD（物理気相成長）、CVD（化学気相成長）といった各種表面コーティングや薄膜の評価にも不可欠です。基材の影響を排除しながら、表面の薄膜層のみの硬さを正しく計測することができます。

さらに、電子部品や半導体分野における微細加工品の品質管理、医療用金属材料の開発、新素材（複合材料やセラミックス）の研究分析など、微小な領域での正確な物性把握が求められる最先端の製造プロセス全般において、信頼性の高い計測ツールとして広く使われています。
