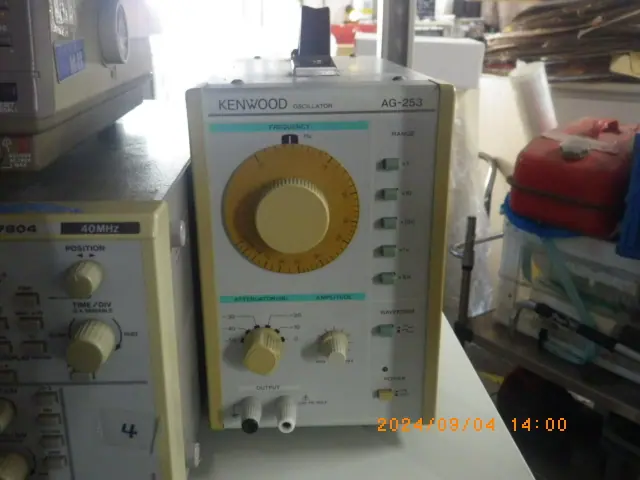

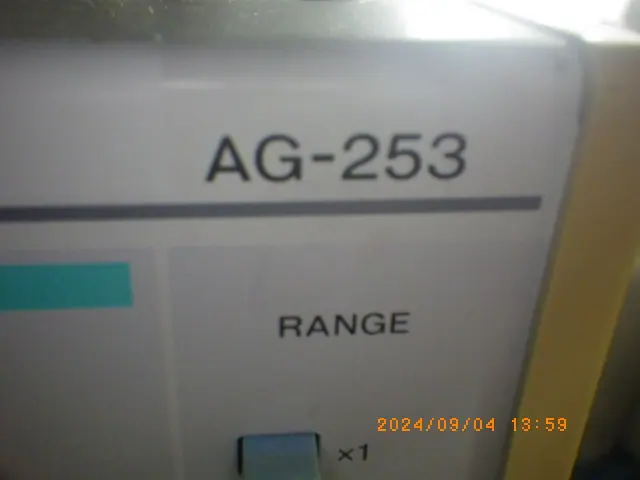

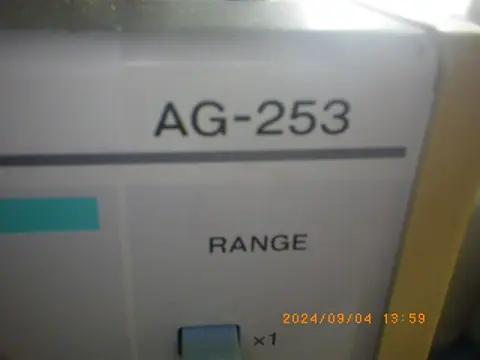

中古 TEXIO(ケンウッド) 低周波発生器 AG-253
本体価格(税別、送料別)10,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- TEXIO(ケンウッド)
- 型式
- AG-253
- 機種
- 低周波発生器
- 管理番号
- Z24080557
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
AG-253 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 発振周波数範囲 | 10Hz 〜 1MHz（5レンジ切替） |
|---|---|
| 周波数確度 | ダイヤル指示値の±(3% ＋ 1Hz) |
| 出力波形 | 正弦波、方形波 |
| 正弦波出力電圧 | 8Vrms以上（無負荷時） |
| 正弦波ひずみ率 | 0.1%以下（400Hz 〜 20kHz）、0.5%以下（50Hz 〜 400kHz） |
| 正弦波出力電圧偏差 | ±0.5dB（1kHz基準、10Hz 〜 1MHz） |
| 方形波出力電圧 | 10Vp-p以上（無負荷時） |
| 方形波立ち上がり/立ち下がり時間 | 200ns以下 |
| 方形波オーバーシュート | 2%以下（1kHz、最大出力時） |
| 方形波デューティ比 | 50% ±5% |
| 出力インピーダンス | 約600Ω（不平衡） |
| アッテネータ減衰量 | 0dB、-10dB、-20dB、-30dB、-40dB、-50dB（確度±1dB）および連続可変 |
| 使用環境温度 | 0℃ 〜 40℃ |
| 使用環境湿度 | 85%RH以下 |
| 電源仕様 | AC100V 50/60Hz |
TEXIO(ケンウッド) AG-253 の装置概要 AIによる記述です
本機は、オーディオ機器のテストやアナログ・デジタル回路の評価などに利用される低周波発振器（オーディオジェネレーター）です。発振回路には安定度に優れたウィーンブリッジ方式を採用しており、広帯域にわたって低ひずみ率の正弦波と、立ち上がり特性の良い方形波（矩形波）を出力します。
周波数帯域は10Hzから1MHzまでを5つのレンジ（×1、×10、×100、×1k、×10k）で分割し、大型のダイヤルスケールにより目的の周波数を直感的に設定可能です。一般的なオーディオ帯域である20Hz〜20kHzはもちろん、低周波から高周波まで幅広くカバーしているため、増幅器の周波数特性測定やフィルタ回路の動作テストなど、多岐にわたる用途に対応します。
出力電圧の設定は、ステップ式のアッテネータ（10dBステップ、最大-50dB減衰）と連続可変ボリュームの組み合わせにより行います。これにより、微小なテスト信号から最大振幅の信号まで正確なレベル調整が可能です。出力インピーダンスは音響・通信機器で標準的な600Ωに設定されており、研究開発や教育現場、保守メンテナンスにおける客観的なデータ取得のための安定した信号源として設計されています。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
