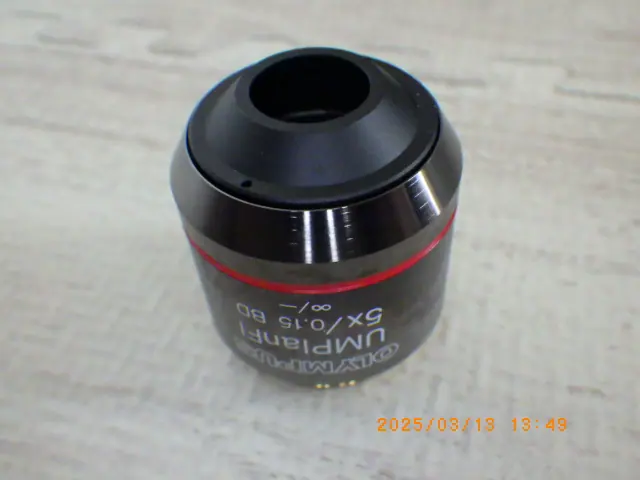

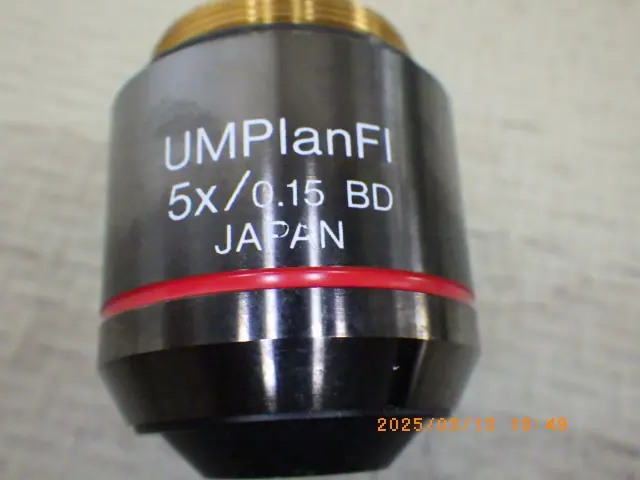

中古 オリンパス Olympus 対物レンズ UMPlanFI

対物レンズの構造と集光の仕組み

対物レンズは、観察対象（試料）に最も近い位置に配置され、対象物から発せられる、あるいは反射・透過した光を集めて一次実像を結ぶための光学レンズユニットです。単一のレンズではなく、色収差や球状収差といった光学的な歪みを補正するために、曲率や屈折率の異なる複数のレンズエレメントを精密に組み合わせた複合金型構造を採っています。

対物レンズの性能を決定づける最も重要な指標が「開口数（NA：Numerical Aperture）」です。開口数は、レンズがどれだけ広い角度の光を取り込めるかを示す数値であり、レンズの明るさと解像力（分解能）に直結します。開口数が大きいほど、より細かな構造を識別できるようになり、明るく鮮明な像を得ることができます。

また、光の波長の違いによって焦点を結ぶ位置がズレる「色収差」をどのように補正しているかも仕組み上の重要な要素です。特定の波長のみを補正した「アクロマート」、より多くの波長を高度に補正した「アポクロマート」、そして視野全体の像の歪み（像面湾曲）を打ち消して平坦化した「プランレンズ」など、高度な光学設計によってクリアな観察像を実現しています。

対物レンズの主な特徴

対物レンズには、用途や性能に応じた独自の光学特性や物理的特徴が存在します。

第一に「倍率と作動距離（WD：Working Distance）の関係」があります。一般的に、対物レンズの倍率が高くなるほど作動距離（レンズ先端から試料表面までの距離）は短くなります。高倍率レンズでは試料に極限まで接近する必要があるため、先端部分が非常に細い形状をしていたり、スプリング機構によって試料との衝突破損を防ぐ構造が施されていたりします。

第二に「媒質の利用による高解像度化」があげられます。空気の屈折率は約1.0ですが、レンズ先端とカバーガラスの間に浸油（オイル）や水などの液体を満たして観察する「液浸対物レンズ」が存在します。屈折率の高い媒質を挟むことで光の屈折や散乱を抑え、開口数を1.0以上に高めることが可能となり、光学顕微鏡の限界に近い高分解能を発揮します。

第三に「観察手法に応じた専用設計」です。一般的な透過観察用のほか、偏光を利用する偏光対物レンズ、位相差観察用、蛍光観察用など、光の特性をコントロールするフィルターや部材が組み込まれた多種多様な仕様が存在します。

多岐にわたる対物レンズの用途

対物レンズは、基礎研究から最先端の産業現場に至るまで、極めて幅広い分野で活用されています。

生物・医学分野においては、細胞の内部構造、細菌、ウイルス、組織切片などの観察に欠かせません。がんの病理診断や、遺伝子研究における蛍光タンパク質の観察などでは、極めて高い分解能と色再現性を持つアポクロマートレンズや液浸レンズが多用されます。また、生体細胞をリアルタイムで追跡するタイムラプス観察などでも重要な役割を果たします。

産業・工業分野では、半導体ウエハの微細パターン検査、電子基板の欠陥検出、金属材料の組織観察などに使用されます。工業用では試料自体が光を通さないため、上部から光を照射して反射光を観察する「落射照明用対物レンズ」が主流です。また、基板の凹凸や不透明な構造物を避けて観察するために、倍率が高くても作動距離を長く保てる「超長作動距離対物レンズ」が多く採用されています。

さらに、計測・加工技術の分野でも活用が進んでいます。レーザー顕微鏡や共焦点顕微鏡による三次元形状測定、精密なレーザー加工機の照射部など、光を極小のスポットに絞り込むための高性能な光送り出し系としても対物レンズが組み込まれています。
