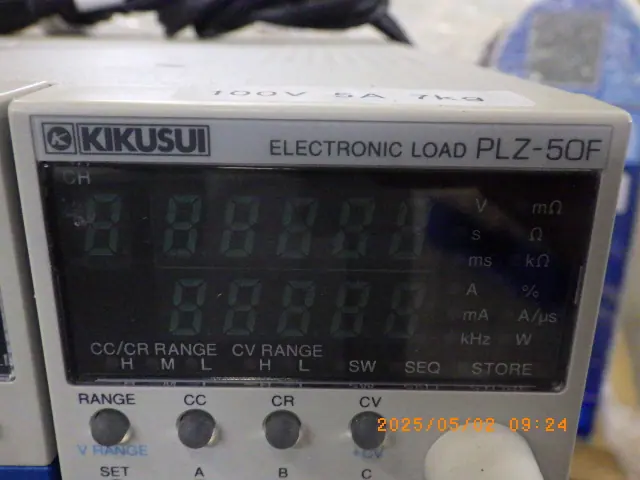

中古 菊水電子工業 Kikusui 電子負荷装置 PLZ-50F／PLZ70UA
本体価格(税別、送料別)200,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- 菊水電子工業 Kikusui
- 型式
- PLZ-50F／PLZ70UA
- 機種
- 電子負荷装置
- 管理番号
- Z25050604
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
PLZ-50F／PLZ70UA の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 構成 | フレーム PLZ-50F(負荷ユニット最大5台)+負荷ユニット PLZ70UA |
|---|---|
| 動作電圧(PLZ70UA) | 0〜150(0V入力対応) V |
| 電流・電力レンジ(PLZ70UA) | H 15A/75W、M 1.5A/75W、L 150mA/22.5W |
| 動作モード | CC / CR / CV / CC+CV / CR+CV |
| スルーレート(CC) | H 0.05〜1.20 A/µs、M 0.05〜0.12 A/µs、L 12 mA/µs |
| 設定分解能(CC) | H 1mA、M 0.1mA、L 0.01mA |
| 電源(PLZ-50F) | AC100〜240V 単相 50/60Hz |
| 質量 | フレーム約7kg、ユニット約2kg |

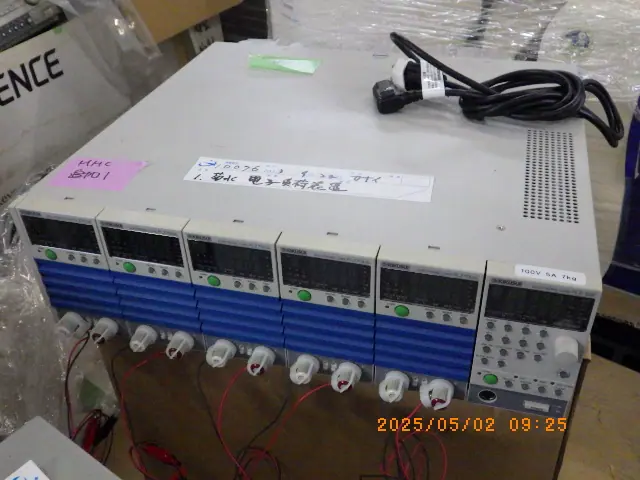

※値は菊水電子工業の公式ページ(PLZ-Uシリーズ)。掲載品に装着されているユニットの台数は写真で要確認。
出典: kikusui.co.jp
菊水電子工業 Kikusui PLZ-50F／PLZ70UA の装置概要 AIによる記述です
直流電源や電池、DC-DCコンバータなどの出力に負荷としてつなぎ、電流を吸い込んで特性を試験する電子負荷装置。フレームのPLZ-50Fに負荷ユニットのPLZ70UAを差し込む構成で、フレームには負荷ユニットを最大5台まで入れられる。
PLZ70UAの動作電圧は0〜150Vで、0V入力にも対応する。電流・電力のレンジはHが15A/75W、Mが1.5A/75W、Lが150mA/22.5W。動作モードはCC・CR・CVと、CC+CV・CR+CVの組合せから選べ、定電流で電池の放電特性を見たり、定抵抗で実際の負荷に近い条件を作ったりできる。CCモードのスルーレートはHで0.05〜1.20A/µs、Mで0.05〜0.12A/µs、Lで12mA/µs、設定分解能はHで1mA、Mで0.1mA、Lで0.01mA。
フレームの電源はAC100〜240V単相50/60Hz。質量はフレームが約7kg、ユニットが約2kg。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
