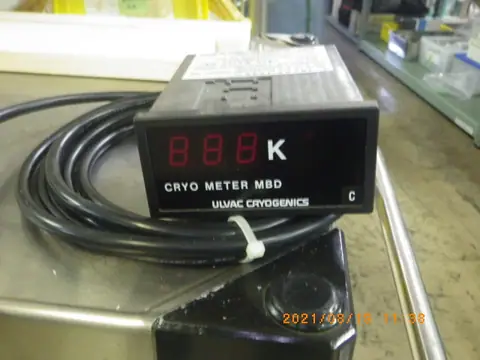

中古クライオメーターの在庫・価格

【クライオメーターの概要と特徴】
真空技術の分野において、クライオポンプなどの極低温機器内部の温度を正確に測定・監視するための計測器がクライオメーターです。クライオポンプは気体を極低温のパネルに凍結・凝縮させて捕集することで超高真空を作り出すため、内部パネルの温度管理が性能や安定稼働に直結します。この極低温領域（おおむね絶対温度で数ケルビンから百数十分の数ケルビン）をリアルタイムかつ高精度に測定する役割を果たすのがクライオメーターです。

クライオメーターの最大の特徴は、一般的な温度計では対応できない極低温域における優れた測定精度と安定性です。通常の熱電対や白金抵抗温度計は極低温域になると感度が低下したり誤差が大きくなったりしますが、クライオメーターには極低温特有の物性変化を利用した専用のセンサー素子が組み込まれています。

また、真空ポンプ内部という特殊な環境下で使用されるため、極低温だけでなく、高真空状態へのアウトガス（放出ガス）が非常に少ない構造設計がなされています。さらに、スパッタリングやイオン注入などの半導体製造工程で発生するプラズマ、高磁場、高放射線環境下でもノイズの影響を受けにくく、長期にわたり安定した信号を出力できる堅牢性を備えている点も大きな特徴です。

【クライオメーターの仕組み】
クライオメーターが温度を計測する基本的な仕組みは、極低温下で電気的特性が温度に応じて大きく変化するセンサー素子を利用し、その変化を電装部で電気信号として読み取って温度に換算することに基づいています。

クライオポンプ内部には、通常2段階の冷却ステージが存在します。第1ステージは約80ケルビン（約マイナス193度）に冷却され、水蒸気などを凝縮させます。第2ステージは10ケルビンから20ケルビン（約マイナス263度からマイナス253度）という絶対ゼロ度に極めて近い温度まで冷却され、窒素や酸素、アルゴンなどの気体を固化・吸着させます。クライオメーターはこれらの各ステージに適切な温度センサー素子を配置して監視を行います。

使われるセンサー素子にはいくつか種類があります。10ケルビン台の極低温域では、温度変化に対して順方向電圧が顕著に変化するシリコンダイオードセンサーや、低温領域で抵抗値が急激に増加する炭素抵抗素子、あるいはルテニウム酸化物抵抗体などが用いられます。一方、80ケルビン程度の比較的高い極低温域では、白金抵抗体が利用されることもあります。

これらのセンサー素子は、真空容器の外側へ信号を取り出すための専用配線および真空用フィードスルー（密閉配線導入端子）を介してクライオメーター本体（指示計・変換器）に接続されます。指示計内部では、微小な抵抗値や電圧の変化を検知し、あらかじめ登録された素子固有の温度校正データに従ってデジタルデータに変換します。これにより、ポンプ内部の正確な温度がケルビンやセルシウスなどの度数としてリアルタイムで表示され、制御装置へとデータが出力される仕組みとなっています。

【クライオメーターの用途と活用分野】
クライオメーターは、極低温真空技術を必要とする多種多様な産業機械や先端研究設備で欠かせない役割を果たしています。

主な用途の一つが、半導体製造装置におけるクライオポンプの動作モニタリングと再生タイミングの管理です。半導体素子の製造過程（スパッタリング、真空蒸着、イオン注入など）では、極めてクリーンで高レベルな真空環境が求められます。クライオポンプが気体を吸着し続けると、吸着限界に達して冷却能力が低下し、温度が上昇します。クライオメーターで常時温度を監視することで、ポンプの異常加熱を早期に検知し、ポンプ内に溜まったガスを排出して再冷却する「再生（リジェネレーション）」プロセスを開始するタイミングを正確に判断できます。

また、FPD（薄型ディスプレイ）や有機ELパネルの製造ライン、大型光学薄膜のコーティング装置においても、成膜品質を均一に保つための真空度・温度管理用としてクライオメーターが活用されています。

さらに、先端科学技術の領域では、宇宙空間の極低温・真空環境を再現するスペースシミュレータ（宇宙環境模擬試験装置）や、超電導マグネット冷却システム、高エネルギー粒子加速器、核融合研究施設など、極低温流体を取り扱う大規模なシステムにおいて、システム全体の温度制御および安全監視用の計測機器として幅広く採用されています。
