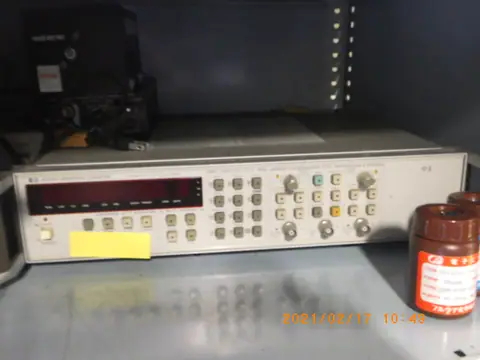

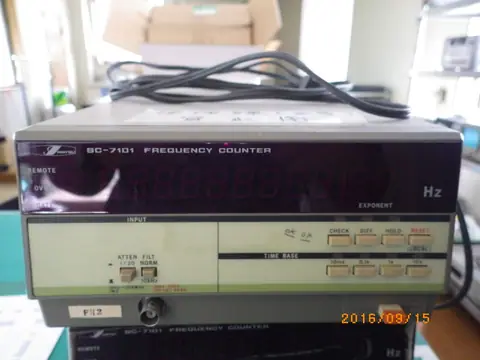

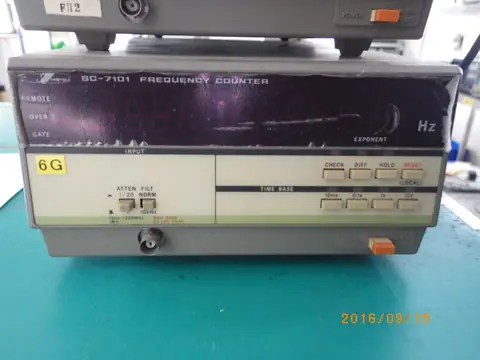

ユニバーサルカウンタの基本原理と仕組み

ユニバーサルカウンタは、入力された電気信号の周波数や周期、時間間隔などを高精度に測定するための電子計測器です。その内部構造は主に、基準となる超高精度の信号を発生させるタイムベース（内部クロック）、入力信号の波形を整調する入力整形回路、信号の通過を制御するゲート回路、そしてパルス数を計算するデジタルカウンタ部によって構成されています。

基本的な周波数測定の仕組みは、タイムベースが生成する正確な基準時間（例えば1秒間）の間だけゲートを開き、その間に通過した入力信号のパルス数を内部カウンタで数え上げるというものです。逆に周期測定では、入力信号の1周期分だけゲートを開き、その間に内部で発生させた高周波クロックパルスをいくつカウントできたかを計測します。

最新のユニバーサルカウンタでは「レシピプロカル方式（逆数方式）」と呼ばれる測定メカニズムが採用されています。これは、低周波から高周波までの全帯域において、入力信号の周期と内部クロックの両方を同期させてカウントを行う仕組みです。これにより、測定する周波数の高低に関わらず、短時間の測定でも常に一定の高い分解能（例えば数ミリ秒の測定時間で10桁など）を得ることができます。

ユニバーサルカウンタの主な特徴

ユニバーサルカウンタの最大の特徴は、一台で多様な時間・周波数パラメータに対応できる多機能性にあります。単なる周波数計とは異なり、周波数や周期のほか、2つの信号間の時間差（タイムインタバル）、パルス幅、立ち上がり・立ち下がり時間、位相差、デューティ比、さらにはイベントの総数を記録するトータルカウントまで幅広く測定可能です。

精度と分解能の高さも特筆すべき点です。内部タイムベースに高精度なOCXO（恒温槽付水晶発振器）やルビジウム原子発振器を搭載・接続することで、非常に高い周波数安定度を実現します。時間分解能においてもピコ秒（10のマイナス12乗秒）レベルに達するモデルが存在し、極めて微小な信号の揺らぎや変化を捉えることができます。また、複数の入力チャネルを備えているため、異なる回路間の信号タイミングを精密に比較評価することが可能です。

主な用途と活用分野

ユニバーサルカウンタは、その精度と汎用性の高さから、研究開発から生産ライン、保守点検に至るまで幅広い分野で活用されています。

最も代表的な用途の一つが、通信機器やRF（無線周波数）デバイスの開発・評価です。5GやWi-Fi、Bluetoothといった無線通信規格で使用されるモジュールや発振回路の周波数確度、応答速度、信号安定性を検証する際に多用されます。また、電子機器の心臓部である水晶発振器やクロックジェネレータの品質検査においては、信号のジッタ（時間軸上のゆらぎ）や経時変化を詳細に計測するために欠かせません。

さらに、産業・自動車分野でも重要な役割を果たしています。車載ECUの制御パルス解析、車輪速センサーやエンジン回転数センサーの信号評価、産業用モータのエンコーダ信号計測などに用いられます。その他にも、レーザーを用いた飛行時間（ToF）測定による距離計の校正や、物理学・精密科学実験における微小時間間隔の測定など、時間と周波数の高精度なデータが求められるあらゆる場面で広く利用されています。
