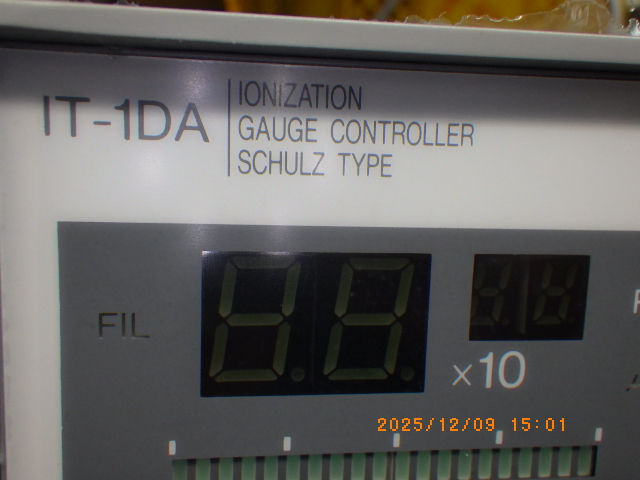

中古機 電離真空計 大亜真空製、型式IT-1DAのご紹介

【AIによる装置概要】
熱陰極形の電離真空計の測定子をつないで高真空域の圧力を測る、パネル埋め込み形の真空計コントローラです。フィラメントから出た電子で気体分子をイオン化し、そのイオン電流から圧力を求めます。
測定子はB-A形のIV-55かシュルツ形のSC-45のいずれか1種を使い、測定範囲はIV-55で9.9×10⁻²〜1.0×10⁻⁷ Pa、SC-45で9.9×10⁻¹〜1.0×10⁻³ Paです。表示は緑色の7セグメントLEDで自動レンジ切換、単位はPaです。設定点は2点で、ヒステリシスと出力論理(NO/NC)をそれぞれ設定できます。ガス感度補正はN2・He・Arに対応し、脱ガス時間は1〜99分で設定できます。A/D分解能は12 bit、サンプリング周期は100 msecです。接点入出力と0〜5V DCのレコーダ出力を持ち、オプションでBCD出力、RS-422A通信、プリンタ出力、4〜20mAアナログ出力を追加できます。
測定子は別体の消耗品で、使うには対応する測定子が必要です。B-A形とシュルツ形は同時には使えません。
【AIによる参考仕様】
・測定子種類：IV-55(B-A形)、SC-45(シュルツ形)のいずれか1種
・測定範囲(B-A形 IV-55)：9.9×10⁻²〜1.0×10⁻⁷ Pa
・測定範囲(シュルツ形 SC-45)：9.9×10⁻¹〜1.0×10⁻³ Pa
・圧力表示単位：Pa
・表示：7セグメントLED緑色(数字高さ14.2mm+8.0mm)、自動レンジ切換
・設定点(SP)：2点(ヒステリシスと出力論理NO/NCを2点独立設定)
・ガス感度補正：N2、He、Ar
・脱ガス時間設定：1〜99(1分単位、0でOFF) 分
・A/D分解能：12 bit
・サンプリング周期：100(2点) msec
・測定子コネクタ：BNCレセプタクル
・接点入力：EXIT CHANGE、FILAMENT ON、DEGASSING ON(無電圧接点)
・接点出力：STATUS、SP1、SP2(接点容量 110V AC 0.5A 抵抗負荷)
・レコーダ出力：0〜5V DC(フルレンジ、負荷100kΩ以上)
・オプション：BCD出力(パラレル14bit)、RS-422A通信、プリンタ出力、4〜20mAアナログ出力
※本体はパネル埋め込み方式(適用パネル厚2mm以上、金具取付)。データはバッテリバックアップで保持し、満充電で約1ヶ月、過放電するとデフォルト値に初期化される。
※測定子(IV-55 / SC-45)は別体の消耗品で、φ15のガラスポートに取り付ける。現品に測定子が付くかは要確認。フィラメントはタングステン2本。
※測定範囲は測定子の種類で変わる。B-A形とシュルツ形は同時には使えず、どちらか1種。
