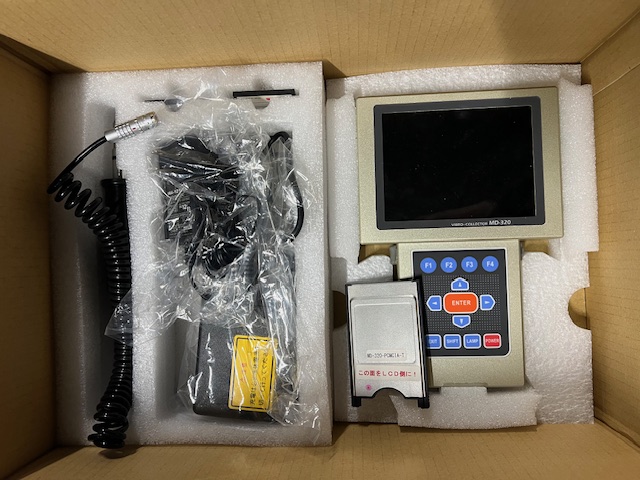

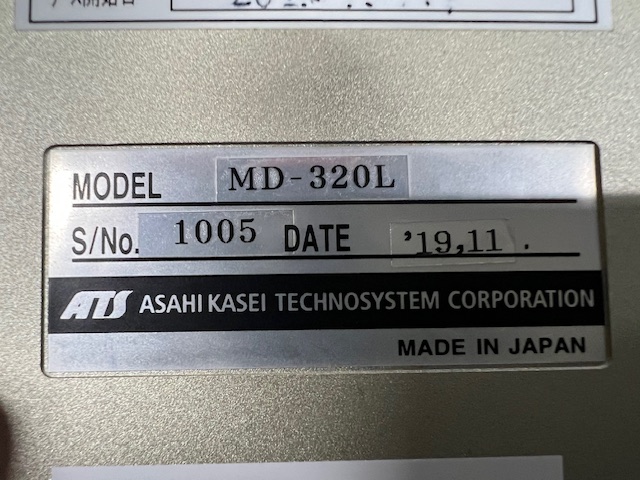

中古機 ポータル部振動診断システム 旭化成テクノシステム製、型式MD-320Lのご紹介

【AIによる装置概要】
本装置は、工場設備におけるポンプ、モーター、ファンなどの回転機械の振動状態を現場で測定・解析し、設備の劣化や異常を早期に発見するための携帯型振動診断システムです。

最大の特徴は、低周波数帯域の測定に対応している点です。同シリーズの標準モデルが下限10Hzからの測定であるのに対し、本機は下限3Hzからの振動測定（加速度・速度・変位）が可能に設計されています。これにより、通常では捉えにくい低速回転機械のアンバランス、ミスアライメント、ガタなどの機械的異常の検出をより正確に行うことができます。

また、高周波領域で発生する衝撃振動を抽出するエンベロープ処理（包絡線処理）機能を搭載しており、転がり軸受（ベアリング）の微小な傷や潤滑不良、歯車の異常診断にも対応します。測定したオーバーオール値（OA値）やFFT分析の波形データは本体の液晶ディスプレイで即座に確認でき、内蔵メモリに保存してパソコン等でのデータ傾向管理に活用することが可能です。コンパクトな設計により、日常の巡回点検における携帯性と現場での操作性に優れた構成となっています。

【AIによる参考仕様】
測定パラメータ：加速度 (Peak)・速度 (RMS)・変位 (EQp-p)
入力センサ：圧電式加速度ピックアップ (定電流駆動タイプ)
測定周波数範囲 (加速度)：3Hz ～ 10kHz
測定周波数範囲 (速度)：3Hz ～ 1kHz
測定周波数範囲 (変位)：3Hz ～ 100Hz (または1kHz)
測定レンジ (加速度)：10 / 100 / 1000 m/s²
測定レンジ (速度)：10 / 100 / 1000 mm/s
測定レンジ (変位)：100 / 1000 / 10000 μm
主な解析機能：オーバーオール(OA)値測定、FFT分析、エンベロープ処理
表示部：グラフィック液晶ディスプレイ (バックライト付)
データ保存：本体内蔵メモリ
電源：単3形乾電池 または 専用バッテリーパック
※上記は標準的な構成に基づく参考仕様です。実際の測定可能範囲は接続するセンサの感度やファームウェアのバージョンにより異なる場合があります。
