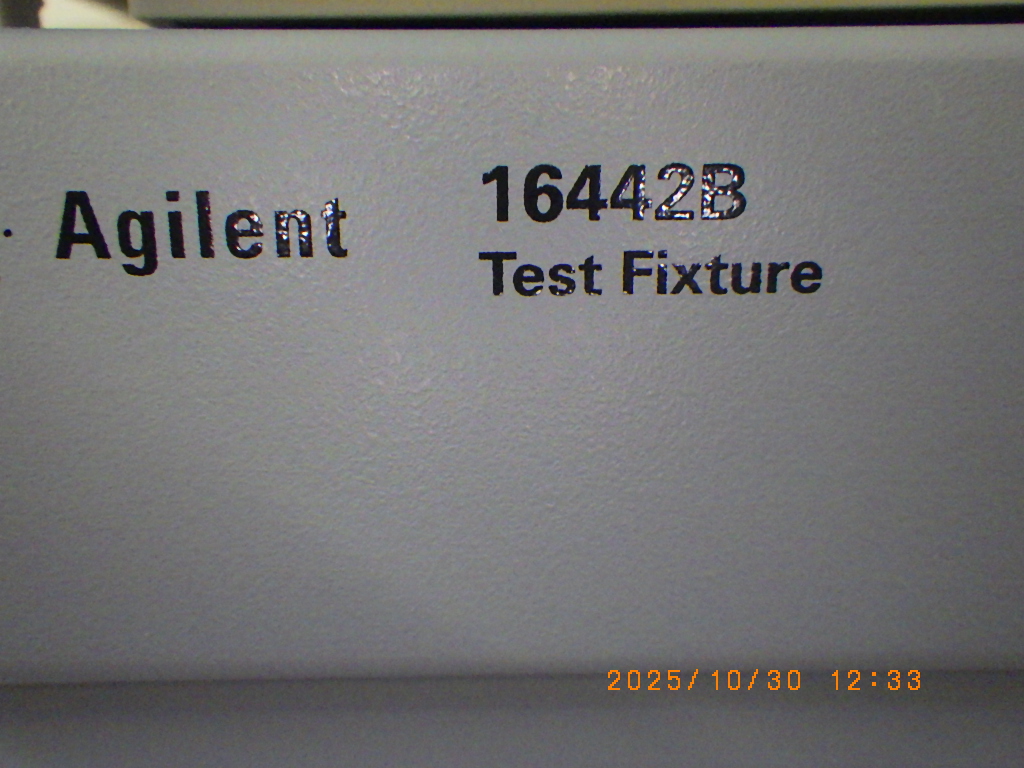

中古機 テスト　フィクスチャー アジレントテクノロジー　Agilent製、型式16442Bのご紹介

【AIによる装置概要】
本器は、半導体デバイスや各種電子部品の電気的特性評価において、測定器本体と被測定デバイス（DUT）を中継接続するためのテスト・フィクスチャです。主に半導体パラメータ・アナライザなどのデバイス・アナライザと組み合わせて使用され、高精度なDC電圧および電流測定をサポートします。

測定経路における微小なリーク電流や外乱ノイズの影響を最小限に抑える設計が施されており、配線抵抗の影響をキャンセルするケルビン接続（4線式測定）にも対応しています。入力端子として、ソース・モニタ・ユニット（SMU）用のトライアキシャル・コネクタを6チャネル搭載するほか、電圧源やパルス・ジェネレータ用のBNCコネクタも複数備えています。

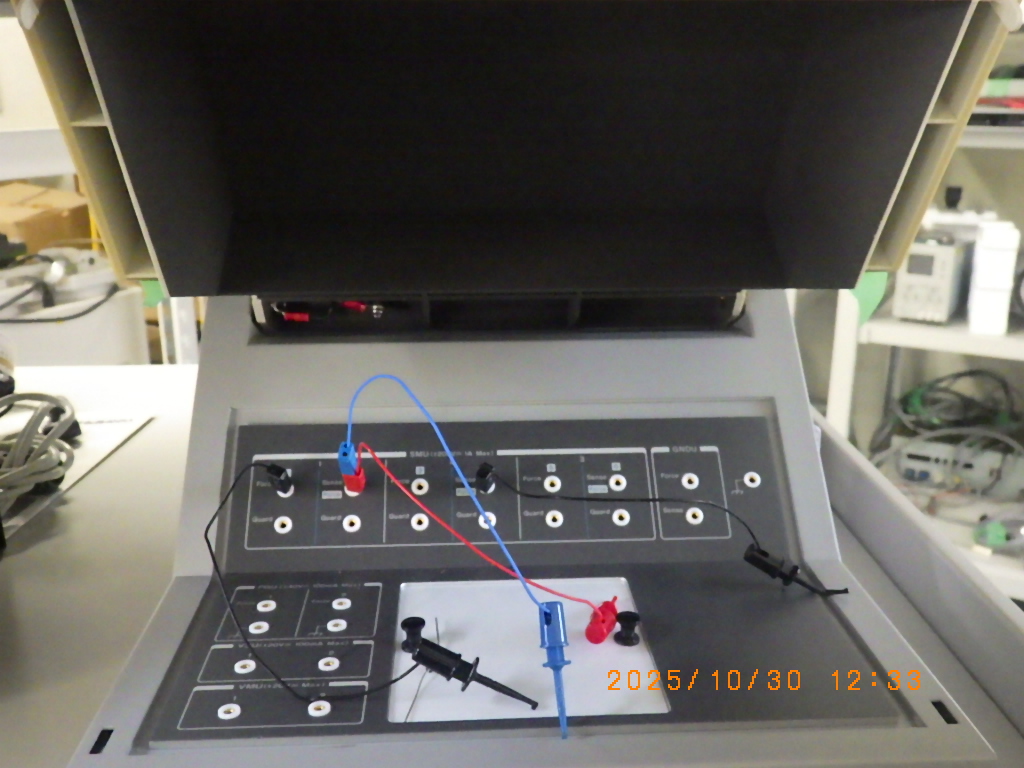

内部には専用のピン・ボードやソケット・モジュールを配置でき、DIPパッケージなどの各種デバイスを容易にセットすることが可能です。また、高電圧印加時の作業者の安全を確保するため、フィクスチャのカバー開閉に連動して測定器からの高電圧出力を遮断するインターロック機構が標準で組み込まれています。最大印加電圧は±200 V、最大電流は±1 Aまで許容されており、fA（フェムトアンペア）レベルの微小電流領域から中電力領域まで、幅広い測定条件での特性評価に利用される装置です。

【AIによる参考仕様】
入力端子 (SMU)：トライアキシャル・コネクタ × 6
入力端子 (VSU / VMU / PGU)：BNCコネクタ × 各2
GND端子：バインディング・ポスト × 1
インターロック端子：専用コネクタ × 1
最大印加電圧：±200 V
最大印加電流：±1 A
測定対応方式：2線式接続、4線式接続 (ケルビン接続)
安全機構：インターロック機能 (カバー開閉連動)
外形寸法：258 mm (W) × 143 mm (H) × 274 mm (D)
重量：2.2 kg
