中古 超高速フォトレシーバー（光検出器）
メーカー名
FEMTO Messtechnik GmbH

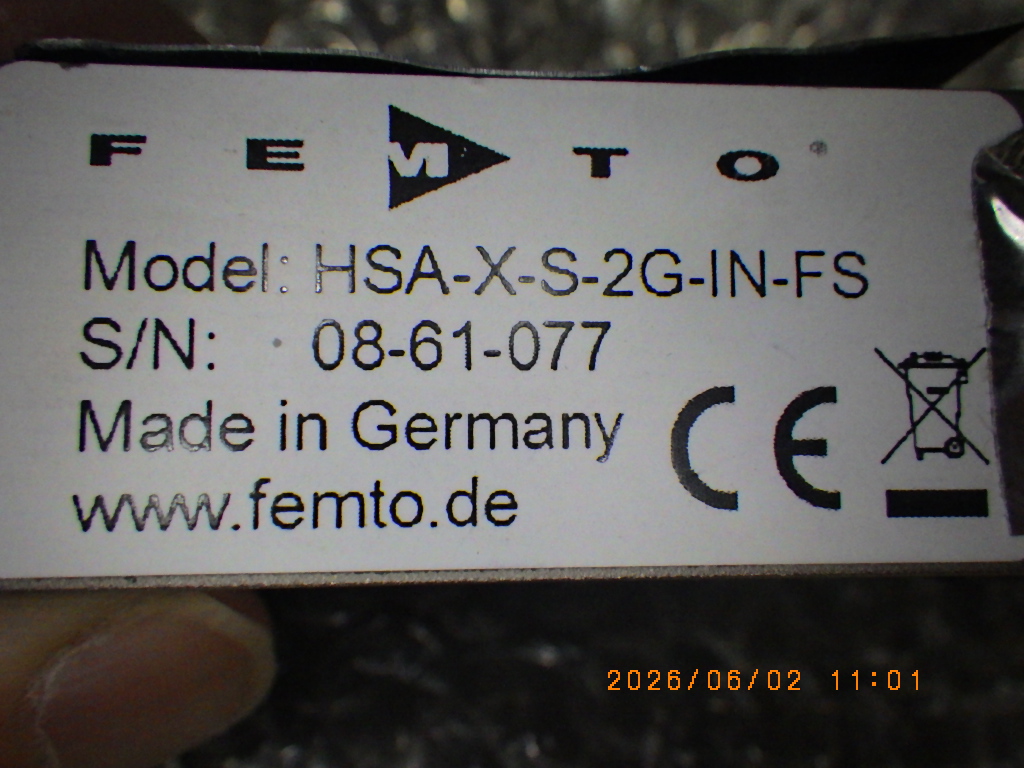

型式HSA-X-S-2G-IN-FS
年式表記：
仕様:
仕様:
本体価格(税別、送料別)
100,000円
【AIによる装置概要】
光の強さの速い変化を電圧の信号に変えて取り出す、高速のフォトレシーバ(光検出器)。InGaAsのPINフォトダイオードと増幅器を一体にしており、通信波長帯の光パルスや、変調された光の観測、レーザーの評価などに使われる。型式の末尾のFSは、光を空間から直接入れる自由空間入力を示す。
帯域は10kHz〜2GHz(-3dB、上限は±15%)、波長範囲は900〜1700nm。トランスインピーダンスゲインは50Ω負荷で5.0×10³V/A、変換ゲインは1550nmで4.75×10³V/W(代表値)、最大感度は0.95A/W(1550nm代表値)。NEPは16pW/√Hz(1550nm、100MHz)。受光面はφ100µm。線形に増幅できる入力は200µW(AC)まで、CWの上限は10mW(1550nm)。出力は50ΩのSMAジャックで最大1.9Vpp、出力雑音はtyp. 3.6mVRMS。電源は+15V 130mA。
【AIによる参考仕様】
・検出器：InGaAs PINフォトダイオード
・帯域：10kHz〜2GHz(-3dB、上限は±15%)
・トランスインピーダンスゲイン：5.0×10³(50Ω負荷) V/A
・変換ゲイン：4.75×10³(1550nm 代表値) V/W
・分光波長範囲：900〜1700 nm
・最大感度：0.95(1550nm 代表値) A/W
・NEP：16(1550nm、100MHz) pW/√Hz
・受光面(FS/FST版)：φ100 µm
・光飽和入力：200µW AC(線形増幅時)、10mW CW(1550nm)
・出力：50Ω、最大1.9Vpp、SMAジャック(メス)、出力雑音 typ. 3.6mVRMS
・電源：+15V 130mA
・質量：133(FST版、カプラリング込み) g
※値はFEMTOのHSA-X-S-2G-INデータシート。掲載型式の末尾FSは自由空間入力を示す。
光の強さの速い変化を電圧の信号に変えて取り出す、高速のフォトレシーバ(光検出器)。InGaAsのPINフォトダイオードと増幅器を一体にしており、通信波長帯の光パルスや、変調された光の観測、レーザーの評価などに使われる。型式の末尾のFSは、光を空間から直接入れる自由空間入力を示す。
帯域は10kHz〜2GHz(-3dB、上限は±15%)、波長範囲は900〜1700nm。トランスインピーダンスゲインは50Ω負荷で5.0×10³V/A、変換ゲインは1550nmで4.75×10³V/W(代表値)、最大感度は0.95A/W(1550nm代表値)。NEPは16pW/√Hz(1550nm、100MHz)。受光面はφ100µm。線形に増幅できる入力は200µW(AC)まで、CWの上限は10mW(1550nm)。出力は50ΩのSMAジャックで最大1.9Vpp、出力雑音はtyp. 3.6mVRMS。電源は+15V 130mA。
【AIによる参考仕様】
・検出器：InGaAs PINフォトダイオード
・帯域：10kHz〜2GHz(-3dB、上限は±15%)
・トランスインピーダンスゲイン：5.0×10³(50Ω負荷) V/A
・変換ゲイン：4.75×10³(1550nm 代表値) V/W
・分光波長範囲：900〜1700 nm
・最大感度：0.95(1550nm 代表値) A/W
・NEP：16(1550nm、100MHz) pW/√Hz
・受光面(FS/FST版)：φ100 µm
・光飽和入力：200µW AC(線形増幅時)、10mW CW(1550nm)
・出力：50Ω、最大1.9Vpp、SMAジャック(メス)、出力雑音 typ. 3.6mVRMS
・電源：+15V 130mA
・質量：133(FST版、カプラリング込み) g
※値はFEMTOのHSA-X-S-2G-INデータシート。掲載型式の末尾FSは自由空間入力を示す。
