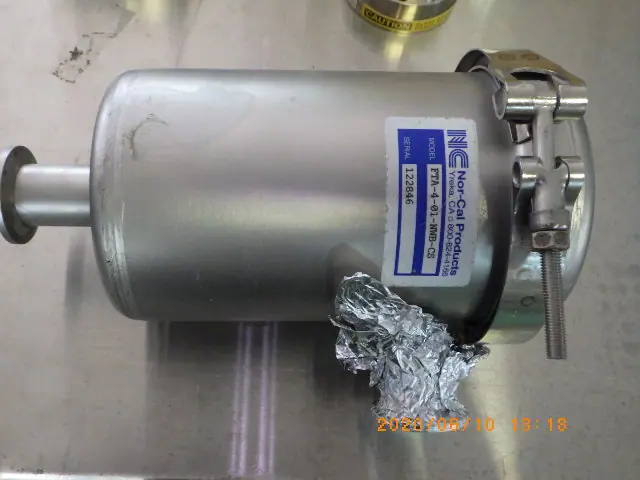

中古 Nor-Cal フォアライントラップ FTA-4-01-NWB-CS
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- Nor-Cal

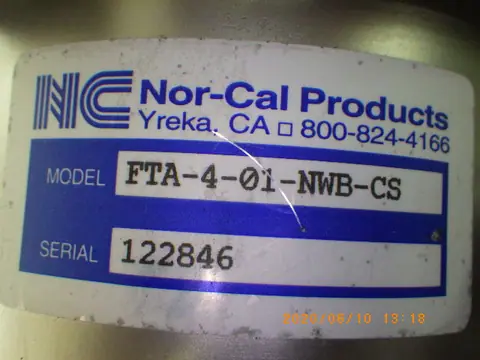

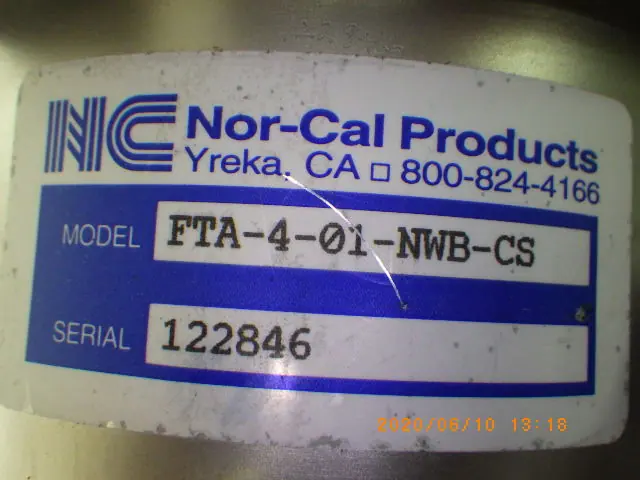

- 型式
- FTA-4-01-NWB-CS
- 機種
- フォアライントラップ
- 管理番号
- E1224017
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
FTA-4-01-NWB-CS の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 形式 | アングル型メタルシーブトラップ（2分割クランプ構造） |
|---|---|
| 本体外径 | 4 inch |
| 本体材質 | 304ステンレス |
| フランジ材質 | 304ステンレス |
| シーブ材質 | 銅（型式末尾-CS＝銅シーブ仕様） |
| 使用真空範囲 | 1×10⁻⁸ Torrより高真空側まで対応 |
| 使用温度範囲 | -20〜150 ℃ |
| 本体仕上げ | ビーズブラスト（標準） |
| 寸法A(全高) | 8.57 inch |
| 寸法B | 4.80 inch |
※型式中の「-01」は現行カタログの表記（-0752＝3/4インチ、-1002＝1インチ、-1502＝1-1/2インチ、-2002＝2インチ）に無い旧表記で、ポート径は1インチ（NW-25B相当）と推測されるが確証がない。現品のフランジ呼び径は実測すること
※寸法A・BはFTA-4系に共通の値。ポート径によって変わるC・D寸法は載せていない
※「NWB」はNWフランジのボディ側を示すNor-Calの記号
※2分割ボディのOリングは、清掃・交換のときにKrytox系の潤滑剤を薄く塗ることがメーカー指定
出典: schoonoverinc.com
Nor-Cal FTA-4-01-NWB-CS の装置概要 AIによる記述です
油回転ポンプと真空装置の間のフォアライン(前段の配管)に入れ、ポンプ側から逆流してくる油の蒸気を捕らえて、装置側の汚れを防ぐフォアライントラップです。アングル型のメタルシーブトラップで、銅のシーブ(型式末尾の-CSが銅シーブ仕様)に油の蒸気を付けて止めます。ボディは2分割をクランプで締める構造で、分解してシーブを清掃できます。
本体外径は4 inch、本体とフランジの材質は304ステンレス、本体はビーズブラスト仕上げです。1×10⁻⁸ Torrより高真空側まで使え、使用温度範囲は-20〜150 ℃です。全高(寸法A)は8.57 inch、寸法Bは4.80 inchです。
型式の「NWB」はNWフランジのボディ側を示す記号です。ボディのOリングには、清掃や交換のときにKrytox系の潤滑剤を薄く塗ることがメーカーの指定です。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
