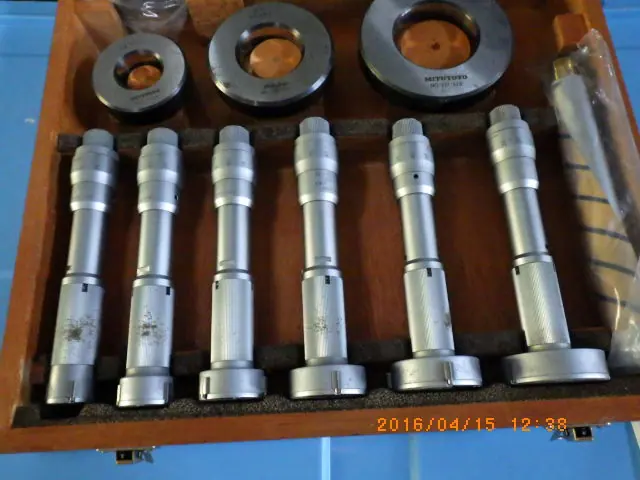

中古 ミツトヨ Mitutoyo マイクロメーター 368ｼﾘｰｽﾞ　903

マイクロメーターの特徴

マイクロメーターは、精密な寸法測定を行うための代表的な測定工具です。一般的に普及しているノギスよりもはるかに高い精度を持っており、主に0.01ミリメートル、さらに精密なモデルでは0.001ミリメートル（1マイクロメートル）単位での測定が可能です。この圧倒的な高精度がマイクロメーターの最大の特徴です。

また、測定者による個人差が出にくい設計になっている点も大きな特徴と言えます。ノギスの場合、測定対象物を挟む力加減によって測定値がわずかに変動することがありますが、マイクロメーターには一定の圧力で測定するための機構が組み込まれており、誰が測定しても再現性の高い安定した結果が得られます。さらに、本体のフレームは測定時の圧力によるたわみを防ぐために重厚で剛性の高い構造になっており、手の熱がフレームに伝わって金属が膨張するのを防ぐための防熱カバーが取り付けられているものも多く見られます。

マイクロメーターの仕組み

マイクロメーターの精度の高さは、精密に作られた「ネジ」の仕組みを利用していることに由来します。ネジを1回転させたときに進む距離（リード）が常に一定であるという原理を応用しています。

一般的なマイクロメーターでは、内部のネジのピッチが0.5ミリメートルに設定されています。つまり、回転部である「シンブル」を1回転させると、測定軸である「スピンドル」が0.5ミリメートル進むか後退します。シンブルの円周上には50等分の目盛りが刻まれており、1回転（0.5ミリメートル）の50分の1、つまり目盛り1つ分が0.01ミリメートルを表す仕組みになっています。さらに、固定側の「スリーブ」に刻まれた基線と目盛り（バーニヤ目盛り）を組み合わせることで、0.001ミリメートル単位まで読み取ることが可能になります。

測定を行う際は、固定された「アンビル」と移動する「スピンドル」の間に測定物を挟みます。シンブルを回してスピンドルを近づけ、最終的には端部にある「ラチェットストップ」というつまみを回します。ラチェットストップは一定以上の負荷がかかると「カチカチ」と空回りする構造になっており、これにより測定物に常に一定の測定力を加え、正確な寸法を測定できるようになっています。

マイクロメーターの主な用途

マイクロメーターは、高い精度が求められる製造業や金属加工、機械エレメントの現場で幅広く活用されています。機械部品の軸径や穴径、金属板の厚み、樹脂パーツの寸法測定など、ミクロン単位の誤差が製品の性能や安全性に直結する場面で不可欠な存在です。

具体的な用途として、まずは金属加工現場での作業中チェックが挙げられます。旋盤やフライス盤などで金属を削る際、狙い通りの寸法に仕上がっているかを頻繁に確認するために使用されます。また、完成した製品の出荷前検査や、外部から受け入れる材料の品質管理においても標準的な測定器具として利用されています。

さらに、用途に合わせて様々な形状のマイクロメーターが存在します。最も一般的な「外側マイクロメーター」は物体の外径や厚みを測定します。一方、パイプの内径や溝の幅を測定するための「内側マイクロメーター」、穴の深さや段差を測定する「デプスマイクロメーター」なども存在します。特殊な測定対象に対しては、先端が細くなっているブレードタイプやポイントタイプ、歯車の歯厚を測るための専用アタッチメントが付いたものなどがあり、多様な製品の精密測定に対応しています。
