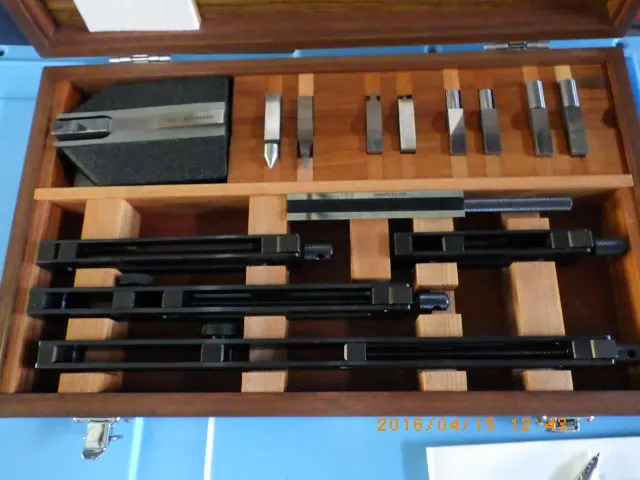

中古 ミツトヨ Mitutoyo ゲージブロック 516ｼﾘｰｽﾞ

■ ゲージブロックの概要と基本構造

ゲージブロックは、産業機械や精密測定の分野において「長さの基準」として使用される極めて高精度な板状・ブロック状の測定工具です。正方形または長方形の対向するふたつの測定面を持ち、その2面間の距離が厳密に管理されています。計測・計量機器の校正や精度の確認、精密加工における基準寸法として、製造業の品質管理を根本から支える不可欠な存在です。単体で使用されるだけでなく、複数のブロックを組み合わせて必要な寸法を作り出すことができる点も大きな特徴です。

■ ゲージブロックの主な特徴

ゲージブロックの最大の特徴は、極限まで高められた寸法精度と表面の平滑さにあります。測定面はナノメートルレベルの平面度と平行度を誇り、鏡のように研磨されています。

素材としては、経年変化が少なく耐摩耗性に優れた高炭素クロム鋼が伝統的に用いられていますが、近年ではサビに強く硬度が高いセラミックスや超硬合金製のものも広く普及しています。特にセラミックス製は熱膨張係数が鋼に近く、手で触れた際の耐摩耗性や耐腐食性に優れるため、取り扱いが容易というメリットがあります。

また、ゲージブロックは用途や求める精度に応じて等級が分かれています。基準となる標準室用の高精度な等級から、製造現場の作業用まで規格化されており、産業標準化法（JIS）に基づいた高いトレーサビリティが確保されています。使用温度は標準環境として20℃と定められており、熱膨張による寸法変化を防ぐための厳格な管理が求められます。

■ ゲージブロックの仕組みとリンギング現象

ゲージブロックが極めて正確な寸法を再現し、組み合わせによって自由な長さを網羅できる背景には、「リンギング（密着）」という特殊な物理的仕組みが存在します。

リンギングとは、2個のゲージブロックの測定面を綺麗に清浄し、わずかな油分を介してすり合わせることで、強力に密着する現象を指します。この密着は極めて強固で、手で引っ張った程度では剥がれないほどの結合力を持ちます。この現象は、測定面が圧倒的な平滑性を持つことで発生する大気圧、薄い油膜の表面張力、さらには金属原子間の分子間力が複合的に作用して起こると考えられています。

リンギングによって組み合わされたゲージブロック同士の隙間は、ほぼゼロに近い状態となるため、複数枚を重ね合わせても寸法誤差が蓄積されません。例えば、10mm、1.005mm、2mmのブロックをリンギングすれば、13.005mmという極めて正確な基準長さを一瞬で作り出すことができます。これにより、無数の専用ゲージを用意することなく、限られたセット数で多種多様な寸法に対応する仕組みが成り立っています。

■ 産業機械および計測・計量分野における主な用途

ゲージブロックは、製造現場から品質管理室に至るまで、幅広い用途で長さを測るための「絶対的なものさし」として利用されています。

主な用途の筆頭に挙げられるのが、日常的に使用される測定工具の校正および日常点検です。ノギス、マイクロメータ、ダイヤルゲージ、三次元測定機などの計測器は、使用に伴う摩耗や衝撃で測定誤差が生じるため、定期的にゲージブロックを挟んで正しく寸法を指示しているか確認する必要があります。

また、産業機械の組み立てや加工機における治具設置の基準面出しにも利用されます。工作機械の刃物位置の設定や、製品の寸法公差が規格内に収まっているかを判定する限界ゲージの製作基準としても重宝されます。さらに、計測・計量機メーカーにおいては、新開発の測定器の性能評価や標準化のための一次基準として利用されており、ものづくり全体における精度の信頼性を担保する重要な役割を果たしています。
