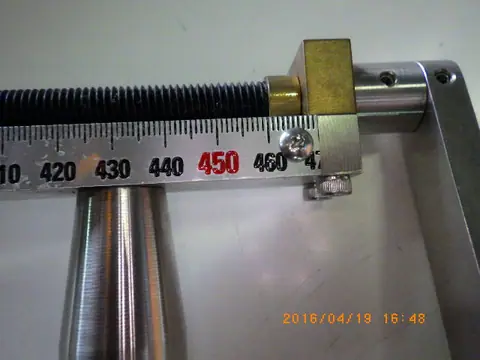

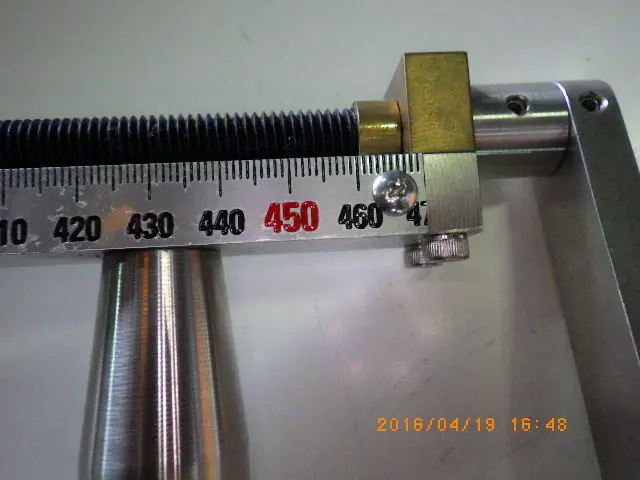

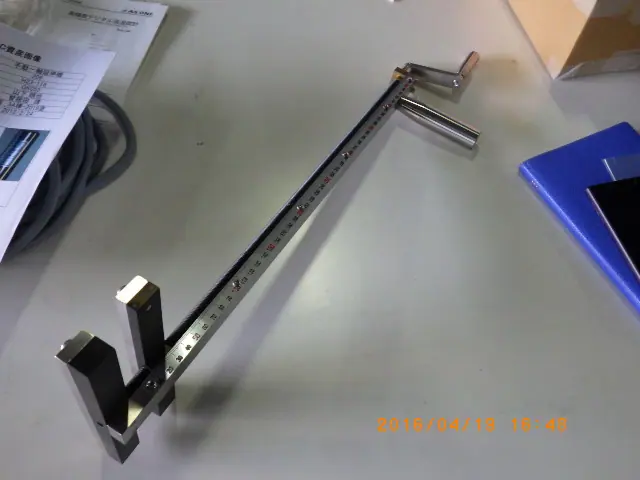

中古 その他 1軸延伸機 IMC-16BB

計測および計量機の分野における延伸機は、プラスチックフィルム、合成樹脂、ゴム、合成繊維、金属材料などを制御された環境下で引き伸ばし（延伸し）、その際の力学的特性や変形挙動を高精度に測定・評価するための装置です。一般的な製造工場に設置される大量生産用の大型延伸設備とは異なり、主に研究開発、材料評価、品質管理、試作開発の現場で用いられるラボ用・評価用の精密延伸システムを指します。

計測用延伸機の特徴

最大の特長は、微小な張力や歪みを非常に高い精度で制御・計測できる点にあります。高度な加熱・冷却機能を備えた環境試験槽（恒温槽）を内部に組み込んでいるモデルが多く、材料のガラス転移温度や融点付近など、指定した温度条件下で正確に延伸試験を実施できます。

また、延伸方法の多様性も大きな特徴です。単一方向に伸ばす一軸延伸をはじめ、縦方向と横方向に順番に伸ばす逐次二軸延伸、さらには両方向を同時に均等あるいは任意の比率で伸ばす同時二軸延伸など、用途に応じた複雑なモードに対応しています。少量の試験片（数センチメートル四方）からデータを得ることができるため、高価な開発材料や試作品を無駄にすることなく、効率的な物性データ収集が可能です。

延伸機の仕組み

計測用延伸機の基本構造は、「試料保持・駆動部」「温調（加熱・冷却）部」「計測・制御部」の３つの主要ユニットから構成されています。

まず、試料保持・駆動部では、薄膜やフィルム状の試験片の端部を専用のチャック（握り具）で強力かつ均一に固定します。このチャックはサーボモータやボールねじ、リニアガイドなどに連結されており、設定された速度や延伸倍率に従って滑らかに移動します。二軸延伸機の場合は、四方のチャックが独立または連動して動く機構が組み込まれています。

温調部では、熱風循環方式や赤外線ヒーターを用いて、試験槽内の温度を均一に保ちます。延伸中の材料の物性は温度に強く依存するため、局所的な温度ムラを防ぐ高精度な温度制御機構が不可欠です。

計測・制御部には、高精度な荷重センサー（ロードセル）や変位計が搭載されています。チャックが移動して試料が延伸される際にかかる抵抗力（応力）と、材料の伸び（歪み）をリアルタイムで連続計測します。近年では、非接触で試料表面の歪み分布を可視化・測定できる光学式カメラや画像解析システム（DIC：デジタル画像相関法など）を組み合わせた高度なシステムも普及しています。

延伸機の主な用途

計測・評価用の延伸機は、先端技術や新材料の開発現場において広範に使用されています。

高分子材料および新素材の研究開発領域では、新しく合成された樹脂や生分解性プラスチック、ナノコンポジット材料などの延伸特性の評価に用いられます。延伸速度や温度、倍率を変えた際の応力-歪み曲線（S-S曲線）を取得し、材料がどの程度の張力で破断するか、配向による強度の変化や透明度の変化などを詳細に解析します。

機能性フィルムおよび光学フィルムの評価・試作用途でも重要な役割を果たします。液晶ディスプレイや有機ELパネルに使用される偏光フィルムや位相差フィルム、リチウムイオン二次電池用の微多孔セパレーターフィルムなどは、高度な延伸技術によって分子配向や微細構造がコントロールされています。こうしたフィルムの開発において、最適な延伸温度や延伸速度の条件出しを小スケールで迅速に行うために延伸機が欠かせません。

さらに、不織布や高機能繊維の開発、医療用チューブやシート材の引張・延伸強度の評価、さらには量産ラインの製造条件を最適化するための予備検証など、材料メーカーやデバイスメーカーのR&D部門、品質保証部門で幅広く活用されています。
